Paso 2: Cómo las tic Tac amplificador funciona...

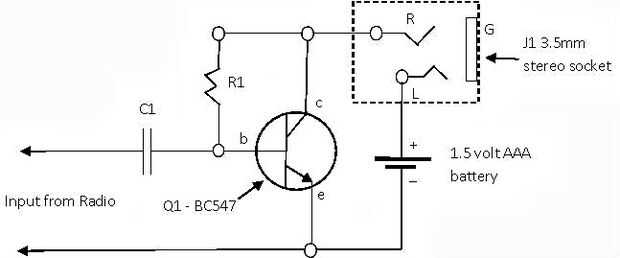

Mirando el esquema anterior, podemos ver los símbolos para el transistor BC547 (Q1) la resistencia (R1) y el condensador (C1). Un transistor BJT tiene un 'sesgo DC' para que encienda y sin ese sesgo (que viene de la celda de 1,5 voltios AAA), se mantendrá 'off'! Así que tenemos que conectar a la batería, pero también tenemos que hacerlo de tal manera para que el transistor no recalentarse e ir "pop" y luego no nos sirve...
En otras palabras, necesitamos la energía de la batería para que funcione, pero necesitamos limitar esa energía (en forma de una 'corriente', DC) de la batería, por lo que el transistor puede encender y permanecer en la zona de seguridad de sus parámetros de funcionamiento. Hey - esas grandes palabras. "Parámetros" es una lista de cosas que describen cuánto calor corriente, voltaje, etc., se puede aplicar a un componente electrónico, antes de que lo dañará. Si vas fuera de los 'parámetros', puede dañarlo más allá de cualquier uso futuro.
Aquí es donde la resistencia - la 150k (recuerda - 'K' significa 1.000) permite el transistor en el, pero al mismo tiempo 'límite' de la 'polarización' la 'corriente' que fluye de la batería. Un transistor necesita entre + 0,5 y +0.7 voltios DC entre sus cables de base y el emisor (emisor es - ve), antes de que puede encender y permitir que una corriente pase a través de él.
Este grandes flujos corriente DC de la batería terminal negativa (-), hasta por el emisor, a través del material del silicio del transistor y el colector de conducen (a través de los audífonos) y de nuevo en el terminal positivo (+) de la batería. Esto se conoce como el emisor/colector actual. Otra más pequeña corriente fluye de la batería - hasta a través del emisor y el base plomo, a través de la resistencia de 150 k y de nuevo a la batería + terminal. Esto se conoce como 'corriente de base'. Pequeñas cantidades de corriente de base, permite el mayor colector/emisor actual a ser controlada por ciertas condiciones del circuito.
El trabajo del condensador C1 es permitir cualquier CA (corriente alterna) o pulsada CC señal de salida el Tic Tac de la Radio, a través de al transistor, para que cuando la señal que viene por el condensador (C1) el transistor entonces puede permitir esa señal pasar a través de él y salir del cable colector, como una señal amplificada. El condensador bloqueará cualquier DC de la batería que podría interferir en la señal de salida de la Radio.
Cuando el transistor ha amplificado la señal en el cristal de radio, nuestra voluntad de audífonos y 'escuchar' que amplifica la señal y luego cambiar el esa señal amplificada (transduce) en ondas de sonido que nuestros oídos pueden oír es así de simple! La señal - amplificar - y señal hacia fuera!
Los audífonos tienen bobinas miniatura pequeña hechas de alambre de cobre muy fino enrollados alrededor de un imán. La bobina se mueve dentro y fuera de su posición suspendida y está conectada a un gran disco en forma de diafragma. Cuando la señal amplificada actual viene por los cables y en las almohadillas, responden mediante la conversión de las ondas de sonido de int de impulsos eléctricos que podemos escuchar
