Paso 1: Montaje Arduino

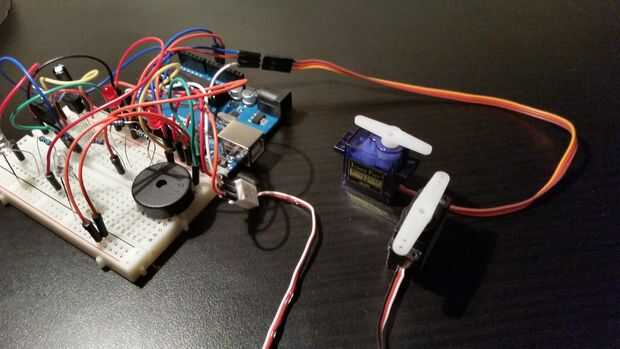

El primer paso en la fabricación de la Low Rider es montar componentes eléctricos de Arduino. Para los Low Rider utilizaremos dos servos, dos blanco LED, dos LED rojo, un zumbador y un regulador de voltaje.

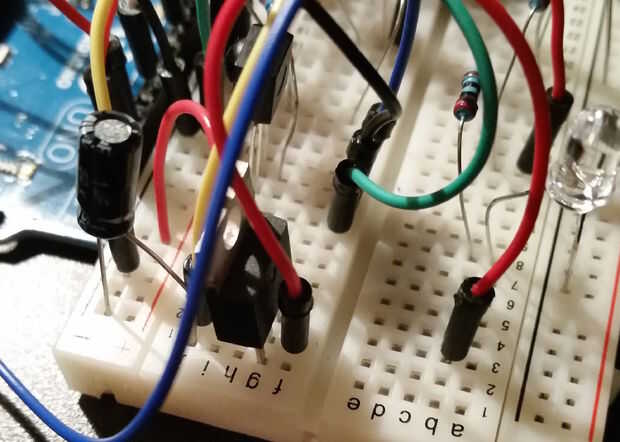

El primer paso en el montaje de nuestro sistema de control es establecer alimentación y tierra. Para este proyecto que nos va alimentando nuestro Low Rider será una batería de 9-volte y un regulador de voltaje que el voltaje a 5 voltios puede ser utilizado por Arduino. La salida del regulador se utilizará para alimentar el Arduino y los dos servos. La salida se canaliza a la energía y tierra líneas que recorren el lado de la protoboard. Por último, que Arduino es conectar ir la placa que conecte las entradas de 5 voltios y tierra pines de Arduino a las líneas de corriente y tierra en el protoboard.

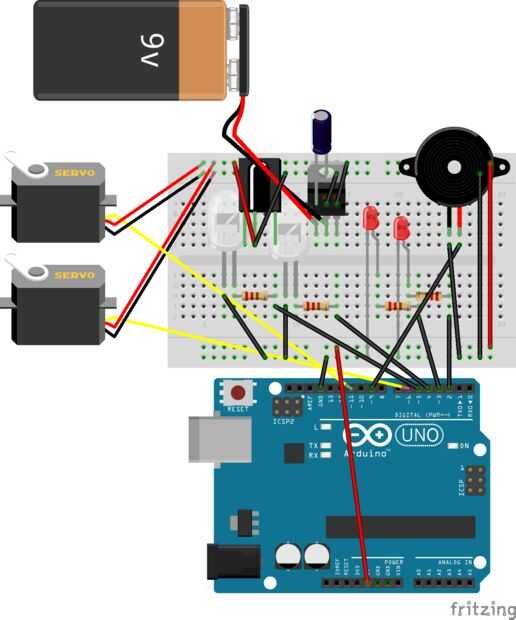

A continuación nos podemos empezar por conectar el LED que actuará como faros y luces traseras en el Low Rider. Vamos a usar pins 2, 3, 4 y 5 en el Arduino conectarse con resistentes a la 220 ohmios. La salida de los pines 2 y 3 se conectarán a las resistencias de los LEDs blancos, esto será nuestros faros. Ellos mismo circuito se utilizará para los pines 4 y 5 para conectar las luces traseras. Este circuito puede verse en el diagrama fritizing.
Finalmente, conectaremos nuestros dos servos y el zumbador. El primer paso es conectar ambos servos con alimentación y tierra en el protoboard. Esto es importante porque nosotros alimentar los servos desde la fuente externa más bien entonces alimentar los servos de la Arduino. A continuación se conectará un servo al pin 6 y el otro al pin 11. Estos pines que se están conectando los servos son importantes porque se diferencian de los otros estándar digitales pines de entrada. Estos pines se encuentran entre el conjunto de pines que tienen PWL (esto se indica con una "~" antes del número de pin). Por último, conectamos el pin número 11 a un pasador el zumbador y el otro perno consigue conecta a tierra.
