Paso 2: Encender un LED...!!!!!!
** Nota---Un LED nunca debe conectarse a una batería / fuente de alimentación directamente...!!!!!!
Un LED está conectado en modo parcial hacia delante en un circuito.
Es decir, ánodo está conectado a positivo/mayor potencial de la batería/en el circuito mientras que el cátodo está conectado a la tierra negativa más baja potencial de la batería / del circuito, respectivamente.
Si un LED está conectado directamente a la bateria o fuente, una gran cantidad de flujos actuales a través de lo LED y se apaga...!!!!!!

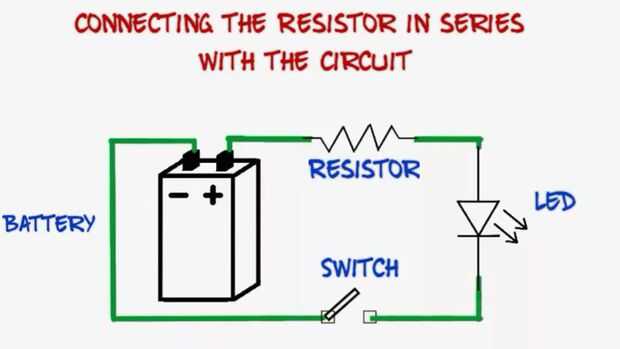

Por lo tanto, para proteger contra este daño una 'resistencia' se conecta en serie con el LED.
Esta resistencia limita la corriente que atraviesa el LED, por lo tanto protege contra exceso de corriente.

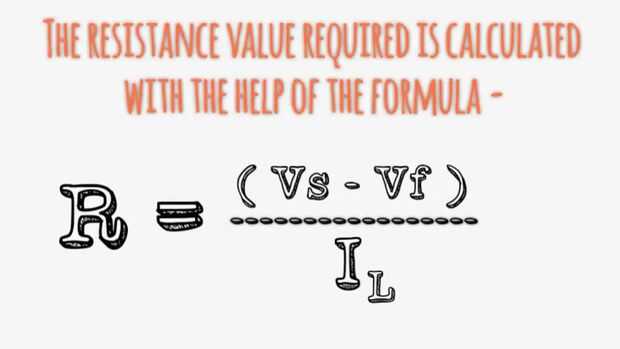

El valor de esta resistencia se calcula mediante una fórmula simple---
R = [Vs - Vf] \ IL
donde,
R = valor de la resistencia (en ohmios)
Vs = tensión de alimentación (en voltios)
VF = caída de tensión directa del LED (en voltios)
IL = corriente por el LED (en mili-Amperes)
El tamaño de la resistencia es necesario que se determinará según la potencia se disipa (consulte el instructivo: el RESISTOR)
Puede probar que brilla intensamente un LED, en protoboard si tiene los componentes necesarios. (Conexión protoboard, varios LED, cables, resistencias con valores distintos [330ohms para 1Kohms].
Asimismo, LEDs conectados en varias diversas series y paralelo combinaciones según las necesidades del usuario...

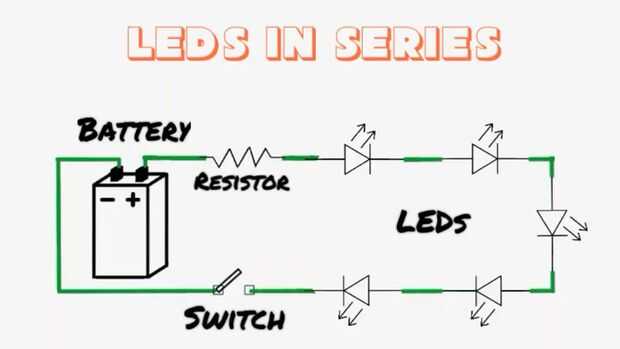

En combinación de la serie, la caída de tensión de cada LED individual se agrega, mientras que el delantero sigue siendo actual la misma a través de cada LED.

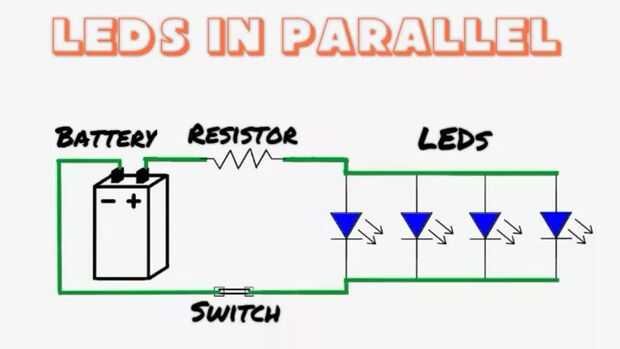

En combinación paralela, la caída de tensión sigue siendo la misma a través de cada LED, mientras que la corriente directa es la adición de cada corriente por cada LED conectado en paralelo.
