The Green Cube (4 / 18 paso)

Paso 4: Cableado hasta DC Jack hembra para el controlador de carga:

Controladores de carga de iones de litio son muy importantes para utilizar si se trata de cargar las baterías de iones de litio. Estoy usando un módulo carga TP4056 1A Li-ion batería. Hay que cuatro puntos en la soldadura, la soldadura de dos puntos en la parte delantera del controlador de carga al lado del puerto mini usb. En estos dos puntos nos Conecte los cables provenientes de la DC jack de poder femenino.

Los otros dos puntos de soldadura son de la batería.

Pasos:

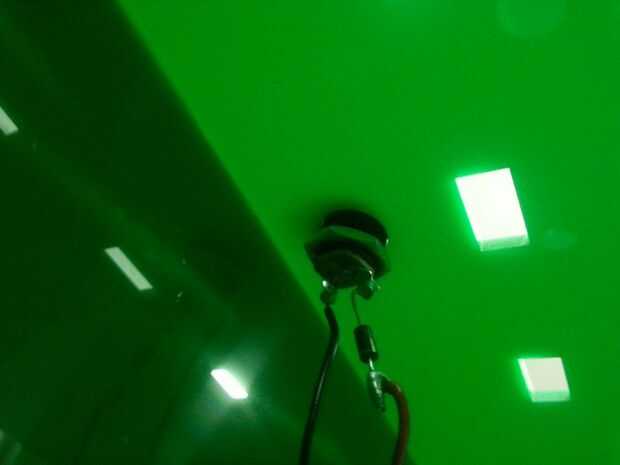

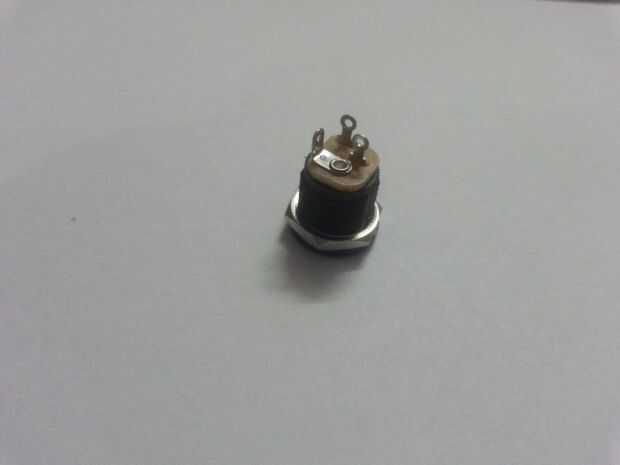

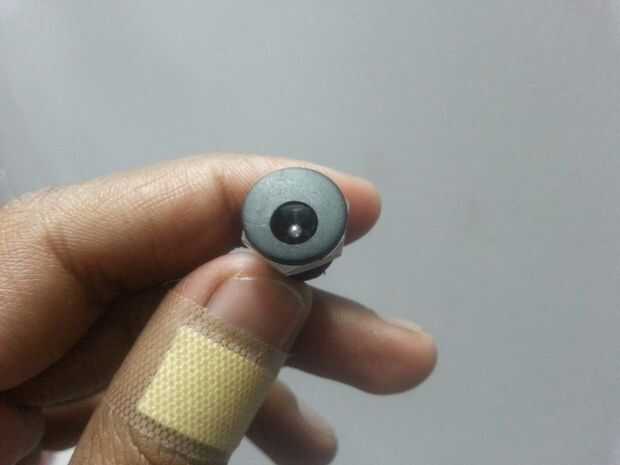

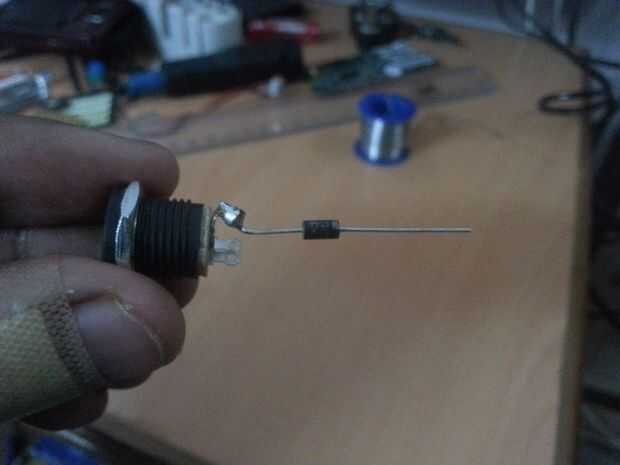

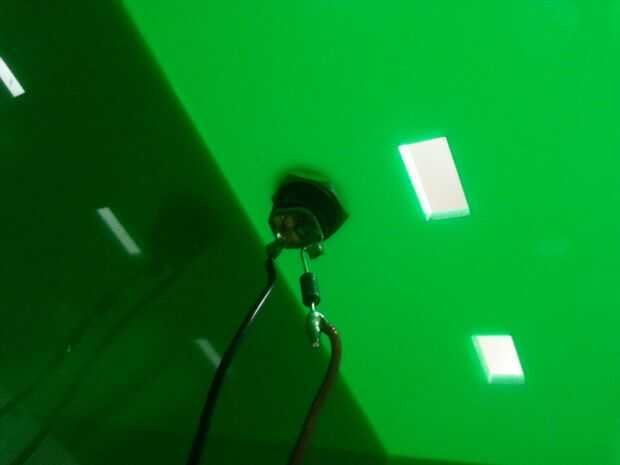

  • Tome a un DC jack hembra y conecte la parte positiva del diodo 1N4001 a la pata positiva del gato femenino

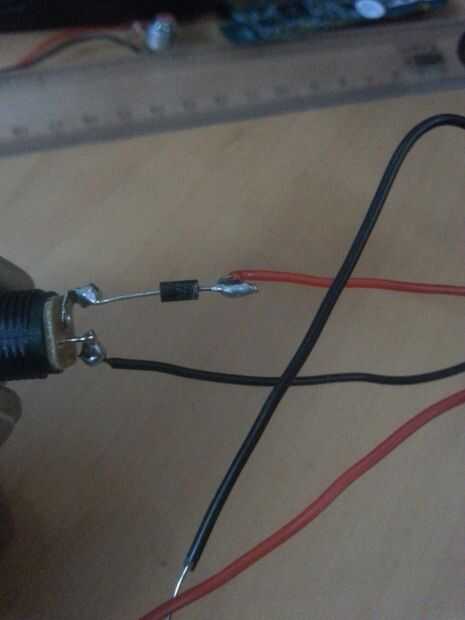

  • Tomar un alambre y soldar al negativo del diodo(parte negativa es que tiene una línea de plata sobre él)
  • Toma otro cable y soldar a la pata negativa del gato hembra.

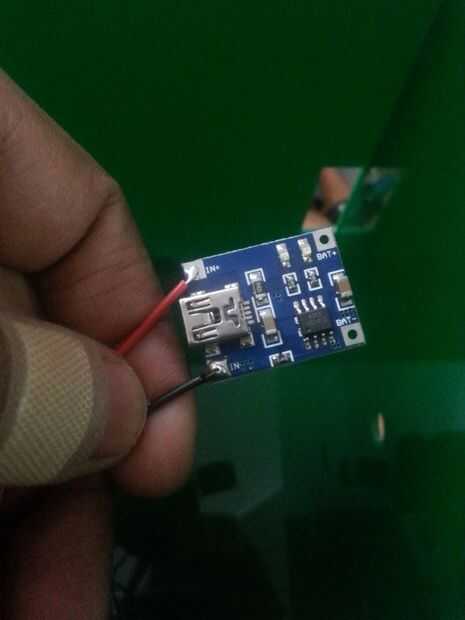

  • Suelde el cable de la pata negativa del conector hembra para el point(IN-) negativo 'IN' en el tablero.
  • De la misma manera Conecte el cable desde el negativo del diodo a la point(IN+) positiva 'IN' de la Junta.
