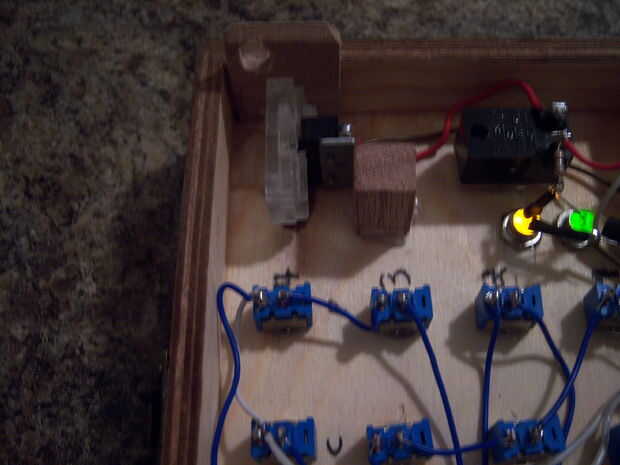

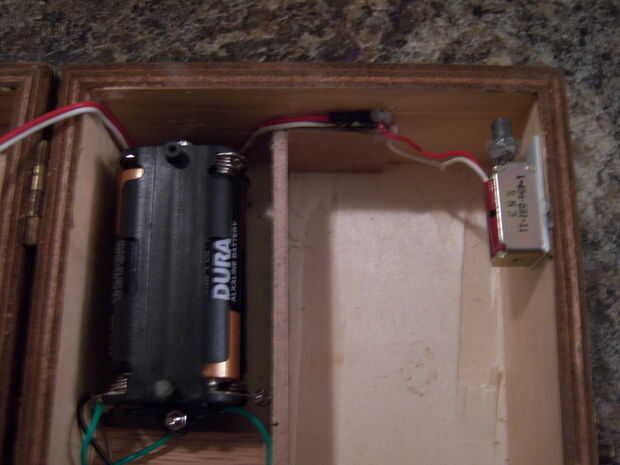

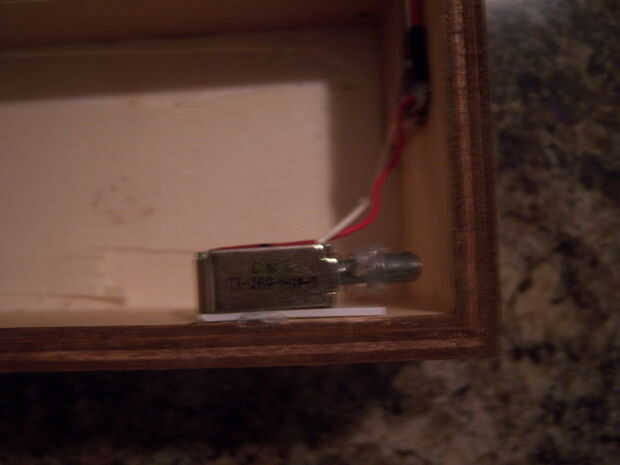

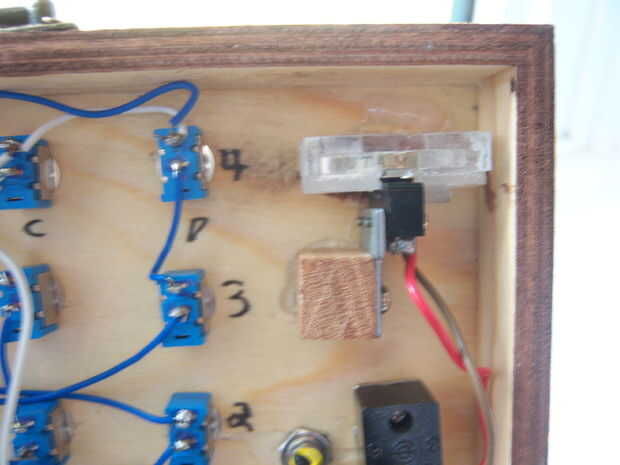

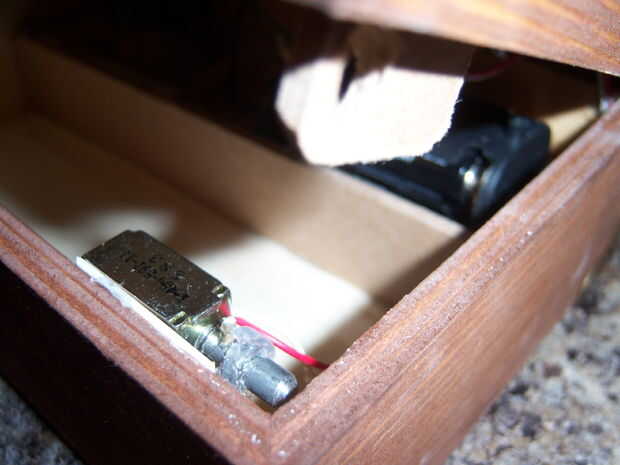

Ahora he agregado un dispositivo de bloqueo en forma de un solenoide. Cuando el ámbar que LED se ilumina, el solenoide atrae su émbolo de la "cerradura" (una pieza de MDF con un agujero) y se abre el cuadro. He actualizado las imágenes para mostrar este cambio.

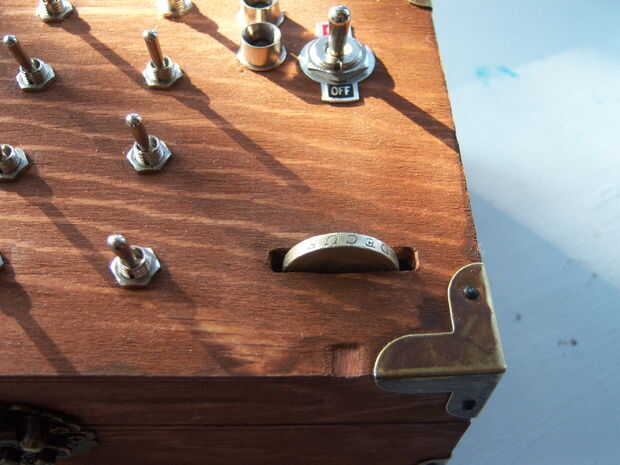

Así que primero fuera pido disculpas por no hacer un formal instructable. Cuando comencé este proyecto lo que quería hacer era saltar a la derecha en y lograr que se haga. Si tienes dudas respecto a la construcción, construcción de ranura de moneda o diseño de circuito de la caja, por favor deja un comentario y voy a intentar ayudarle tanto como sea posible. También tenga en cuenta la construcción de la ranura de moneda no es necesario, que se puede quitar si no desea hacerlo. También le sugiero que haga la caja, perforar, manchar (realmente no es necesario, pero es un buen toque), luego de la soldadura en la electrónica. Confía en mí, tardará más tiempo pero merece la pena. Hablando de tomar mucho tiempo, don no acometa este proyecto, tómese su tiempo.
Materiales necesarios:
-1 interruptor rotativo.
-16 interruptores SPST.
-1 interruptor de encendido (también SPDT, pero nada funciona).
-1 LED verde 1.5vDC preferido.
-Solenoide 6 Vcc.
-1 resistencia de 100 ohmios +/-5% (negro, marrón, negro, oro) *
* La resistencia fue de 15 ohmios, pero lo cambié por lo que ahora el LED no se queme hacia fuera.
-1 ámbar (amarillo) LED 1.5vDC preferido.
-1 batería de 4 pilas AA.
-1 caja
Misc:
-Plexiglás u otro material para hacer la ranura de la moneda.
-Las manchas
-MDF 1/8 para cierre.

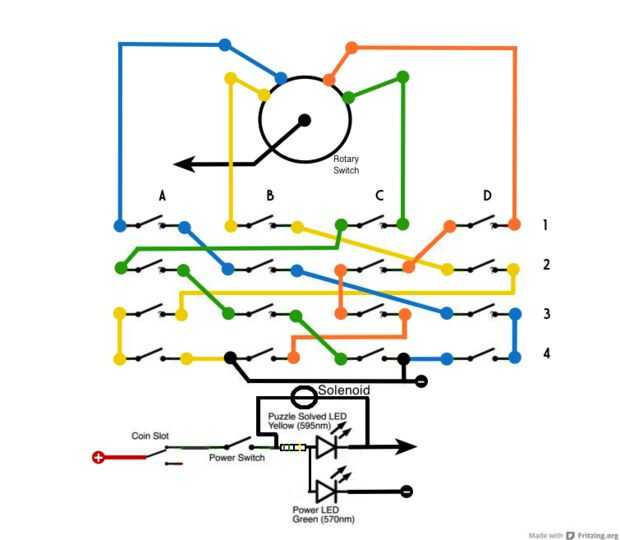

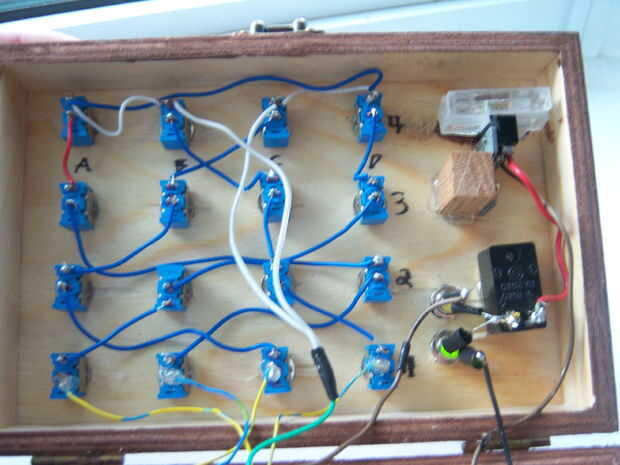

Los "códigos" son los siguientes (ver esquema):
Rompecabezas de ajuste 1 (línea amarilla): B1, D2, A3, A4.
Rompecabezas de ajuste 2 (línea azul): A1, B2, D3, D4.
Rompecabezas de posición 3 (línea naranja): D1, C2, C3, B4.
Rompecabezas de ajuste 4 (línea verde): C1, A2, B3, C4.
Una vez que todos los interruptores correctos han sido volteados, se encenderá el LED de color ámbar (amarillo).
Gracias por tomarte el tiempo de leer este instructivo, los mejores proyectos en el futuro!
-TXTCLA55
