The Cardboard Computer (4 / 10 paso)

Paso 4: Montaje de la placa base

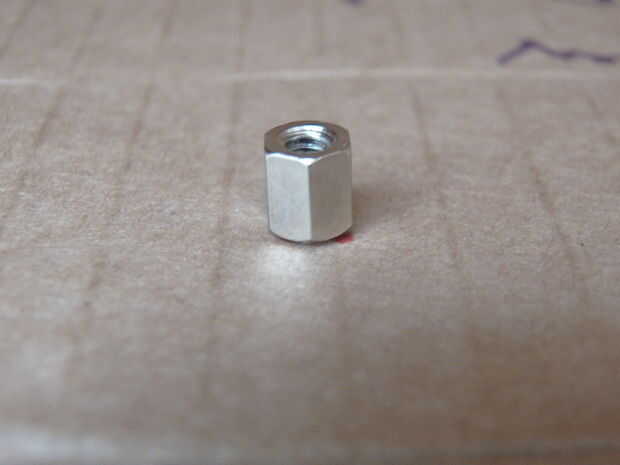

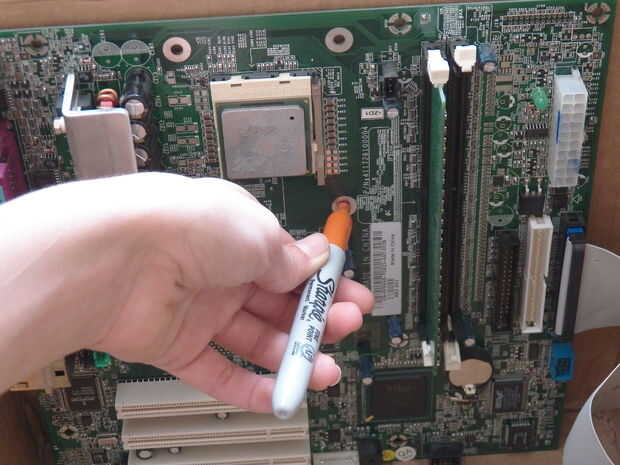

Para montar la placa, primero recoger las tuercas pequeñas que la placa madre en el caso antiguo.  Tuve doce tornillos para mi placa madre, pero sólo cinco tuercas.  Tuve que usar dos de ellos para mantenerlos en la captura de disipador de calor, (Foto 1), utiliza los otros tres para la parte superior izquierda esquina inferior izquierda y la esquina inferior derecha.  Decidir que deben ir, entonces sostenga la placa madre contra el lado de la caja de cartón que va ser montaje, fueron y usa un bolígrafo o lápiz para marcar los agujeros de tornillo en la placa madre, como estoy haciendo en cuadro 1.

Conjunto de la placa madre de nuevo en su lugar seguro, luego presione la parte del tornillo de las tuercas en la caja de cartón donde marcaste, Foto 2, luego usa caliente derretimiento pegamento para asegurarlos en, cuadro 3.  Mida y corte un orificio en la parte posterior de la caja para los puertos de placa madre.  Originalmente corté un agujero ondulado pero después decidí que un orificio rectangular se vería mejor:)

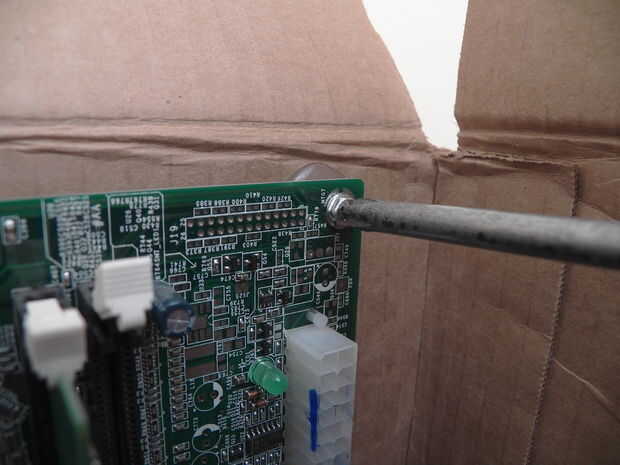

Tornillo en la placa madre (foto 4), teniendo cuidado de todo lo que necesita para ser atornillado a la placa madre, en mi caso el disipador de calor del retén, es.  Es para la placa madre!  Próximo ensayo de la paciencia: el disco duro!
