Paso 2: soldadura
De soldadura viene después ya que será necesario colocar sus pines de comunicación en el Arduino antes de la programación. Puesto que nosotros ya estamos soldadura podemos así damos el resto de los componentes.

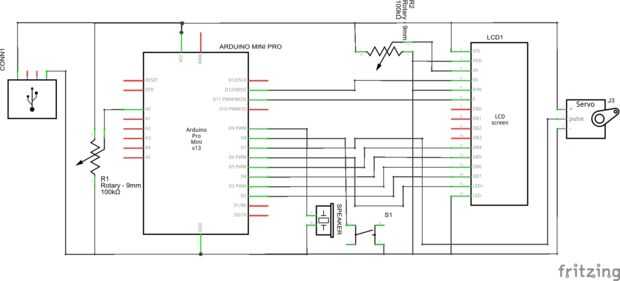

El esquema anterior se generó con Fritzing y si tienes curiosidad el archivo de origen puede encontrarse en mi blog por ir a la última página de la tetera.

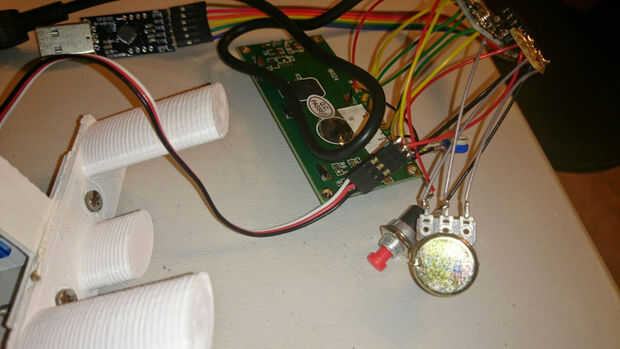

Minis de Arduino a menudo vienen con los pernos de encabezado independiente que es perfecto porque le ocupan demasiado espacio en este proyecto. La única excepción son los pines de datos para la programación. Estos son a menudo pernos de ángulo recto y deben soldarse a la Junta.

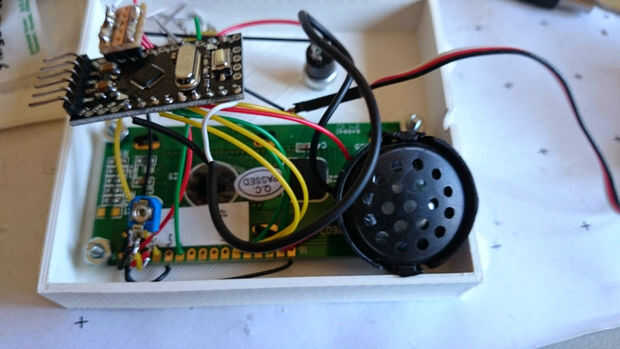

El altavoz utilizado en este proyecto no tiene que ser algo especial. Utilicé un altavoz auriculares de 16Ω y es mucho fuerte. Un elemento piezoeléctrico también funcionaría pero no un piezoeléctrico zumbador. Un zumbador piezoeléctrico de 5V puede sustituirse con la modificación al código.
El interruptor de arranque y el potenciómetro se esperan tener aproximadamente 6mm de diámetro para sus puestos de trabajo de montaje. Esto es bastante estándar para potenciómetros baratos. Si insistes en usar un switch diferente y animo este tipo de cosas, vaya a la página final de té en mi blog, descarga el código OpenSCAD y cambie el diámetro como mejor parezca.
Para el servo, asegúrese de soldadura los extremos cortos de las clavijas de cabecera rectangular de hombre para que el servo se puede enchufar en ellos. Alternativamente, podría acortar el extremo del cable del servo y directamente la soldadura para el Arduino.
