Tesla Spooky espíritu Radio (5 / 17 paso)

Paso 5: Cableado y soldaduras

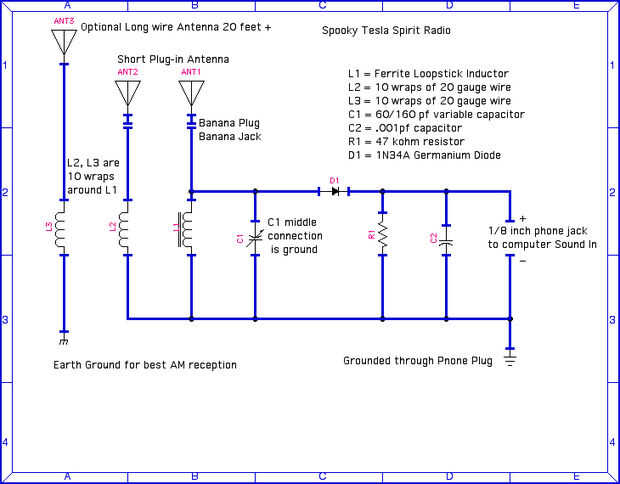

OK, una vez que la mayoría de los componentes está en su lugar, es hora de alambre y soldadura cosas para arriba. Puede utilizar cableado directo punto a punto con tan pocos elementos. Siga los cuadros y el esquema de las conexiones básicas.

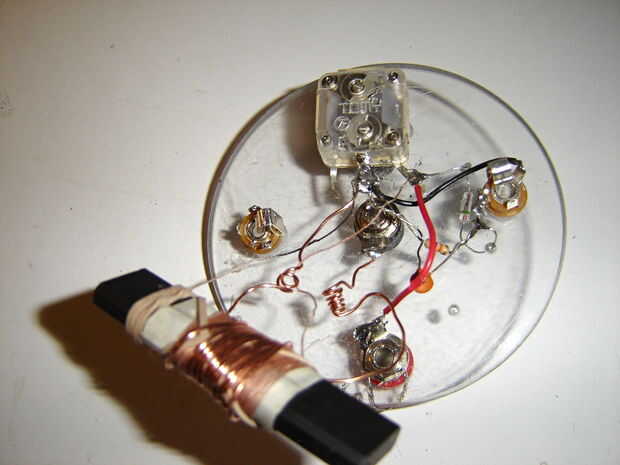

Sólo un par de cables deben soldarse en. Ejecutar un cable de tierra desde el poste medio de C1 a la conexión a tierra en el enchufe del teléfono. Irá a otro cable de la antena en el otro post de C1.

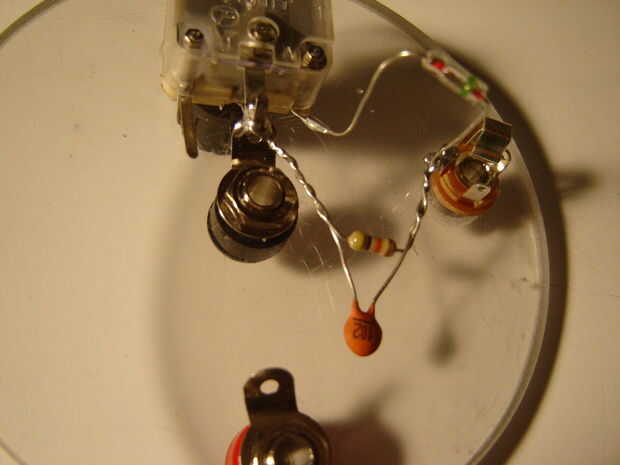

Tenga en cuenta que la conexión del centro del condensador variable C1 está conectada a la conexión a tierra de la toma de teléfono. La conexión de 160 pf está a la derecha hacia C1 de la parte superior mirando hacia abajo, conectando las pestañas mirando hacia fuera. La conexión de pf 41 está al otro lado de la conexión a tierra del medio y no fue utilizado.

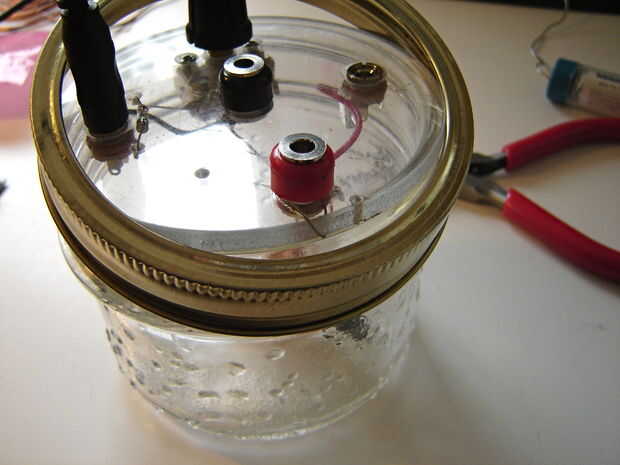

D1 diodo es sensible al calor y puede fallar si suelda demasiado. Utilizar una pinza como un disipador de calor al soldar sus plomos. Yo montada encima de la cubierta para que sea más sensible a la luz.

La bobina L1 alambre fino con pintura negra va a masa. El otro cable inductor fina va a la conexión de tierra no C1 condensador. L2 es simplemente 10 vueltas de alambre alrededor de la bobina del inductor.
