Terrario de cristal geométricos de cajas de CD (1 / 5 paso)

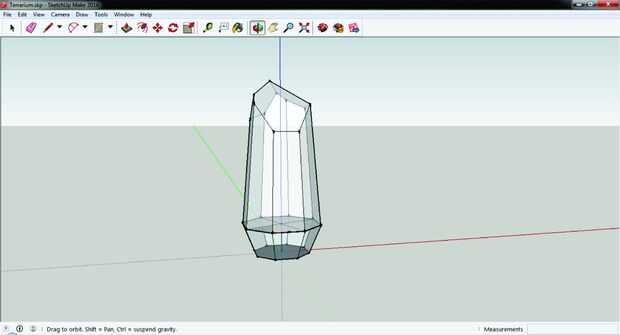

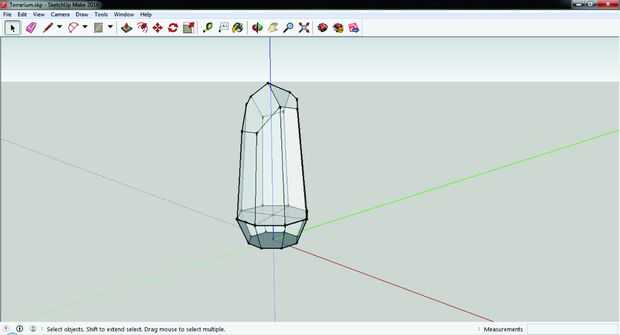

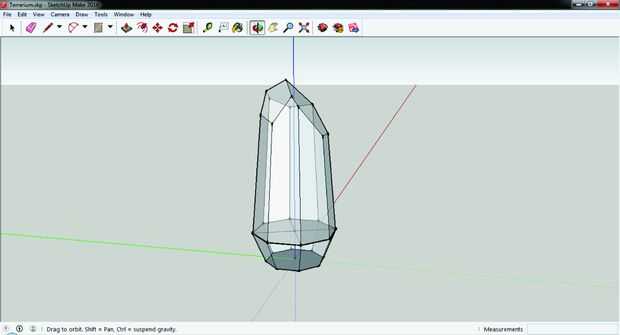

Paso 1: Formar el terrario en SketchUp

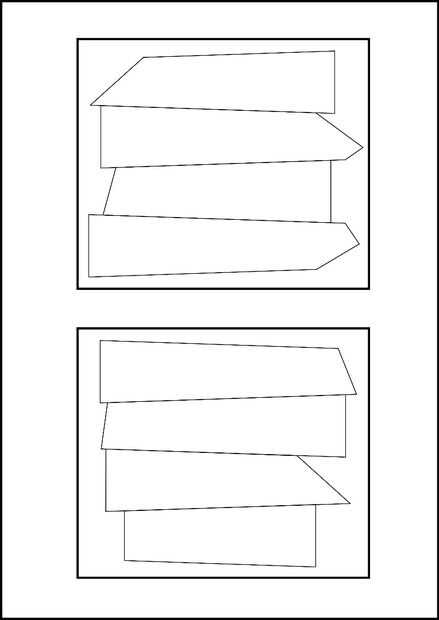

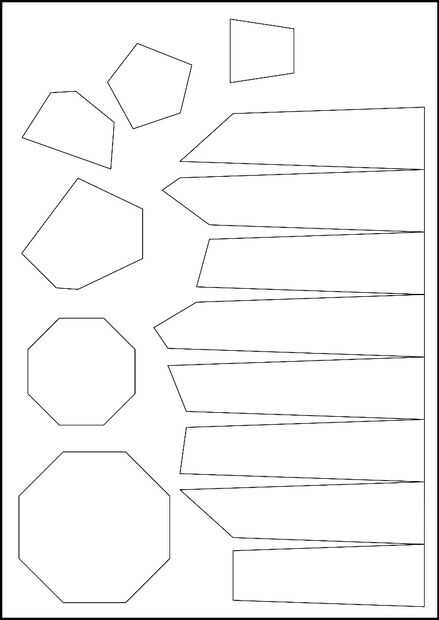

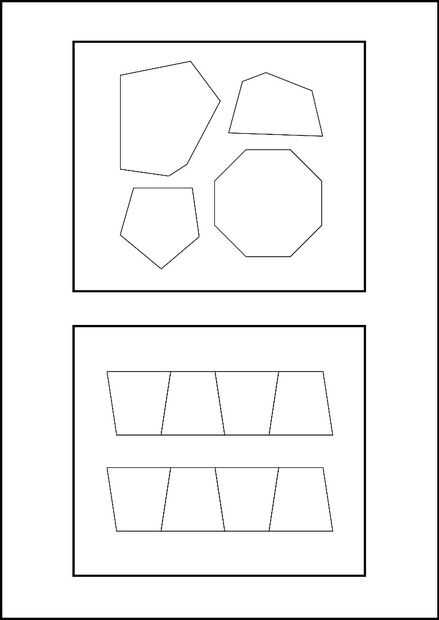

Este diseño fue inspirado en una foto del terrario de Pinterest. Hice la forma en SketchUp y luego exportadas cada cara en un formato vectorial. Para el archivo de SketchUp saqué 3 octógonos de diferentes tamaños a distintas alturas. Usted no puede hacer esta forma usando el empujar/tirar. Entonces conecté las esquinas. Eso dibujó automáticamente las caras. Luego hizo una superficie rectangular plana y utilizado para hacer tres cortes en la parte superior de la forma en diferentes ángulos para hacer la punta. Ahora sobre la exportación de las caras. Saqué tres líneas uno en cada eje a partir de cero y tuve una esquina. Entonces tomé cada cara y coloca en cero, girarla utilizando la herramienta de rotación y las tres líneas (la esquina dibujé creamos) hasta estaba en el suelo. Debe hacer esto con todas las caras, no sólo en los ángulos superiores. Obtendrá errores si no. Uso paralelo proyección y vistas estándar por lo que se puede girar acurately. Luego, otra vez usando paralel vista superior exportan cada cara en un vector y proyección formato, eps creo (tengo la prueba de 60 días en el nuevo SketchUp así puedo exportar vectores). Hay algunos addons para exportar pero no estoy seguro si son gratis. Si usted no puede exportar puede que sea negro y el blanco de fondo y utilizar Impr Pant, luego pegar en Corel y rastrearlo. Es bastante precisa cuando se tienen sólo dos colores. Entonces usando Corel dispuestas en cuatro rectángulos (CD casos dimensiones) y los colocó en dos hojas A4 para que no hagan lios las dimensiones al imprimir. He hecho otro diseño de todas las piezas en otra hoja A4 que serviría de guía al pegar las piezas. He subido un zip con todos los patrones, jpeg y dxf formato vector para aquellos de ustedes cortador del laser del uso.
