Paso 2: Conecte las piezas para el Arduino

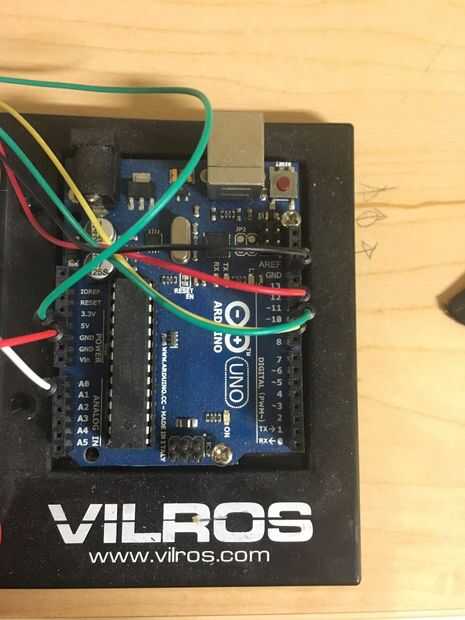

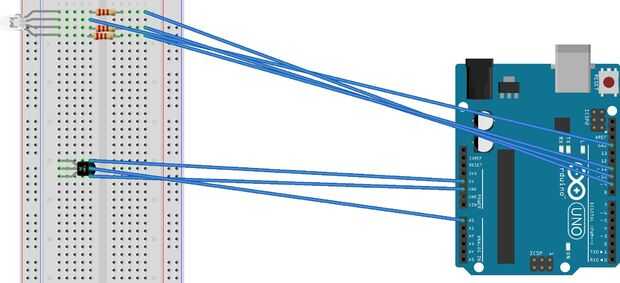

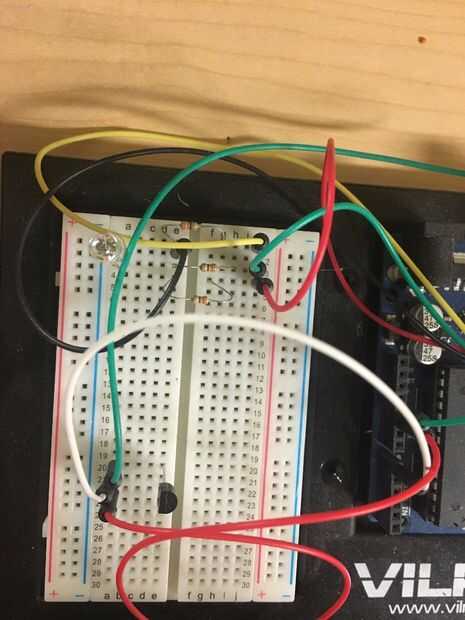

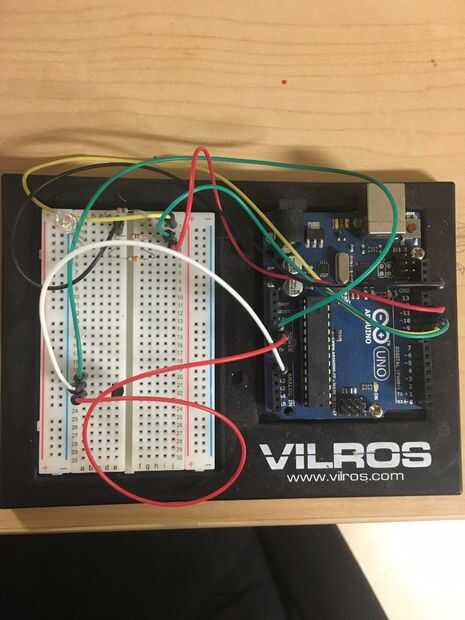

El cableado es bastante sencillo y si no quieres tiene permanentemente en un tablero del PWB, requiere ningunas habilidades de soldaduras. He incluido un diagrama de cableado que he creado para este proyecto. Tres cables llevan desde el sensor de temperatura para el Arudino. Uno conecta el sensor de temperatura a la analógica de entrada en el tablero A0, a 5v y a tierra. Otro tres cables conectan el LED RGB a Arduino, así. El cable rojo de la RBG está conectado a la 9 Digital (PWM), el cable verde se conecta a 10 Digital (PWM) y el cable azul se conecta a 11 Digital (PWM) y el cable de tierra está conectado a GND. modulación de anchura de pulso es necesaria para controlar el brillo del LED. Están conectados todos los cables de tres colores a la Junta a través de un resistor de 220 ohmios para cada conductor. Esto evita que cualquier exceso de potencia que fluye a lo LED que puede llegar a dañarse.
