Paso 2: Montaje de la Junta
Si no quieres crear tu propia tabla se puede obtener una caja de kit completo electrónico incluido y escala grabado en http://www.nixiekits.eu
La descripción siguiente de la Asamblea se toma del manual del kit, pero incluso si usted está creando su propio tablero, el seqeunce de instalación de los componentes electrónicos será casi el mismo.
1. colocación de las resistencias
Vamos a empezar con los componentes electrónicos de bajo perfil; así que empecemos con las resistencias y aquí es lo mejor para empezar con esos valores que se utilizan sobre todo en el circuito.
Preste especial atención a los valores de las resistencias de k 2 k 49 y 249. Se diferencian sólo en el anillo de un color (marrón o naranja). Por lo tanto primero terminar montando un valor antes de recoger la siguiente.
2. colocación de los semiconductores

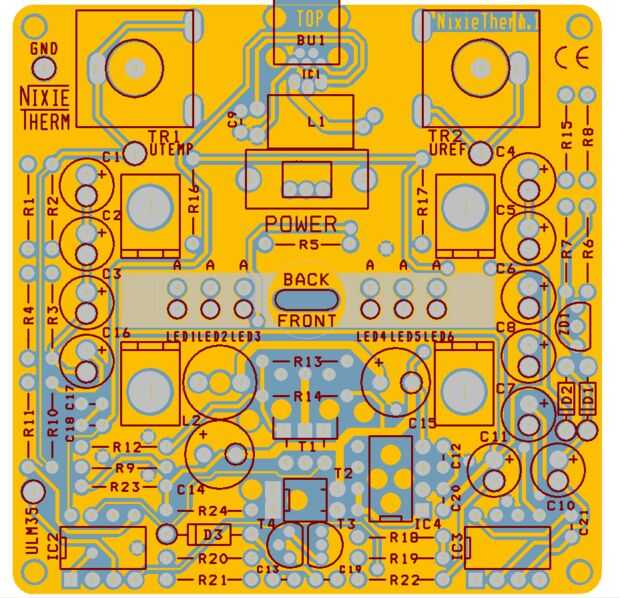

Comenzar primero con el montaje de los tres diodos D1... D3. Cuidar para la orientación correcta. El anillo de cátodo está marcado en el conjunto del dibujo y también con un círculo alrededor de la almohadilla de la soldadura.
3. colocación de los LEDs RGB
Montaje al ras ahora los LEDs de la placa y ajustar para sentarse recto. También nos encargamos de la orientación. El ánodo es la pata larga y este pin está marcado en la placa con una "A", el cátodo está marcado de manera similar a los diodos con un anillo.
Por favor solamente un alambre de la soldadura en primer lugar, que ajuste y acabado de la soldadura de los cables restantes.
Hacerlo tan rápido como sea posible para no dañar los LEDs debido a la alta temperatura de soldadura.
4. colocación de los zócalos IC
Ahora inserte todos tres zócalos IC de 8 polos. Prestar atención a la dirección marcada con una muesca.
No inserte ningún IC en esta etapa!
5. colocar el transistor MosFet IRFD220 (T2)
Usted debe descargar tocando cualquier trabajo del metal antes de colocar el transistor.
Nota la orientación correcta; también el perno de drenaje tiene dos patas, que están atadas; Esto se muestra también en el PCB.
Consejo: Para arreglar la pieza, la soldadura de la conexión de drenaje de la parte superior...
6. colocar el transistor npn MJE3439 o 340 (T1)
Tomar un par de alicates planos y mantenga el transistor alrededor 3 m m del paquete. De doblar las puntas hacia abajo. Ahora el transistor en los tres redondos almohadillas directa por encima de T2 y vuelta el PCB. El transistor se autorregula. Sin embargo sólo la media pierna, verifique la soldadura y modificar para el ajuste correcto. De las dos patas restantes de la soldadura. Preste atención de esta posición de montaje como el transistor si no no caben en el caso del termómetro.
7. colocación de los condensadores de cerámica / inductor de la EMV
Comience con poner los dos 330pF condensadores C12 C19, que lugar los seis condensadores de 100nF. Si usted está buscando C9: está situado sobre el interruptor a la izquierda en la EMV-inductor L1; este inductor que ocupamos a continuación.
8. colocar los potenciómetros / inductor convertidor de conmutación
Ahora ajuste el potenciómetro TR1, TR2 y el inductor L2. No empuje el eje suministrado en uno de los potenciómetros todavía.
9. colocación de los condensadores electrolíticos
Primero montar dos condensadores de alto diámetro C14 y C15. Prestar atención no sólo para la dirección correcta pero también no se no les coincide. C14 es el condensador de 2µ2 350V y se encuentra bajo el inductor azul, C15 es el condensador de 10V de 470µF y se encuentra izquierda a IC4. El ánodo + de todos los condensadores es marcado en la placa con una impresión correspondiente, el cátodo – está marcada, como de costumbre, con el anillo en su cojín.
A continuación colocar los condensadores de 100µF once restantes. Por razones ópticas cuidar para una orientación recta limpia, por lo tanto primero solamente un plomo de la soldadura y alinear los condensadores. Cuando haya terminado, la soldadura de los restantes.
10. colocar transistores de pequeña señal / diodo de referencia
Ahora ajuste los restantes 3-pierna-repuestos. Debido a un diverso perno espaciamiento levemente "desajuste la garantía" se da pero sin embargo tienen un vistazo a la marca de la pieza (por ejemplo el LM35 y BC640 tienen el mismo espaciado de pines).
Por favor preste atención, que la altura de montaje no supere la altura de los condensadores electrolíticos, así empujar ligeramente inferior en el PCB.
11. colocar el conector USB / interruptor / sensor de temperatura
Ajuste el conector USB en la placa y una almohadilla para el paquete de montaje desde la parte superior de fijación de la soldadura. Hacerlo de la misma manera con el interruptor. Girar alrededor de la placa y soldar los cables restantes. Puede prestar atención otra vez en el espacio muy estrecho de las almohadillas del conector USB. Tenga cuidado de no cortocircuito algunas pastillas durante la soldadura.
El sensor de temperatura de IC1 se monta por el lado de la soldadura del PWB. El lado "plano" con la impresión de puntos al frente de la JCP. El espacio entre la parte superior de la pcb y la parte inferior del cuerpo del sensor de temperatura debe ser de 6 mm.
Los conductores no deben cortarse desde el costado del componente pero atención que no hará ningún cortocircuito con el paquete del conector USB.
12. montaje de las ICs
Finalmente ajuste los tres restantes los circuitos integrados en sus zócalos.

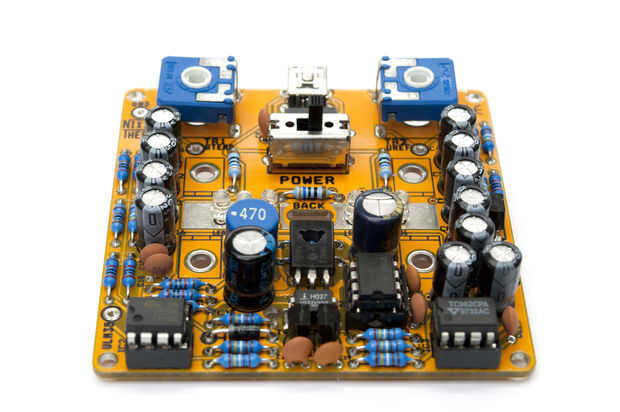

Ahora nuestra Asamblea de los componentes electrónicos se acaba y vamos a empezar a hacer una primera prueba de la función.
Pero previamente, compruebe su trabajo otra vez por desajuste de la Asamblea, la orientación correcta de los condensadores electrolíticos, diodos, transistores y también para la soldadura de puentes.
