Termómetro Bluetooth (1 / 8 paso)

Paso 1: Las cosas que necesitará

Usé una sonda termistor disponibles comercialmente para un canal porque quería que el termistor sellado por inmersión en líquidos. Para el segundo canal, hice un sondeo básico de un termistor, un cable de 26 calibre y un conector de auriculares de 3,5 mm. Eres libre de utilizar cualquier termistores que desea y puede hacer sus propias sondas de epoxy térmicamente conductivo y agitadores de plástico paja y café por ejemplo. Lo que sigue es lo que he usado - no pretende ser una lista prescriptiva!

Hardware

  • sondas termistor de 1 x 100K. Modelo Extech TP890. Están comúnmente disponibles en ebay y amazon.
  • conectores estéreo de 2 x 2,5 mm que coincide con el de 2.5mm Conecte las sondas de Extech. Había podrido jacks de 3,5 mm de un ordenador antiguo para cortar el enchufe de la sonda de Extech y lo reemplazó con clavijas de 3,5 mm. Debe evitarlo un jacks de 2,5 mm de uso justo, o utilizar un estándar 2,5 mm a 3,5 mm estéreo adaptador.

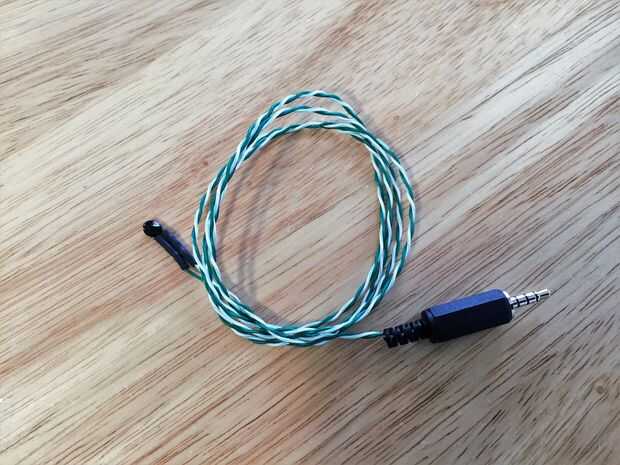

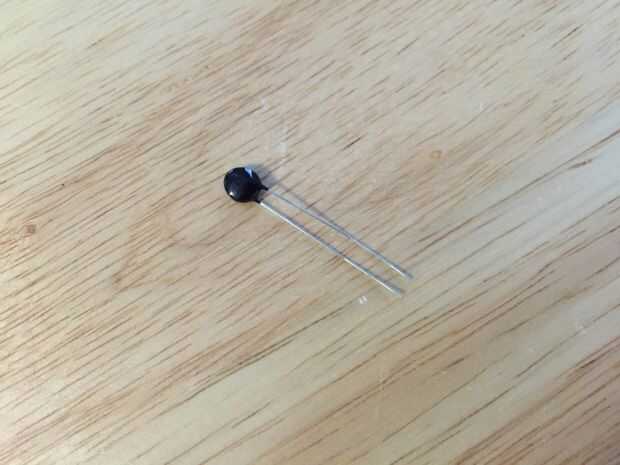

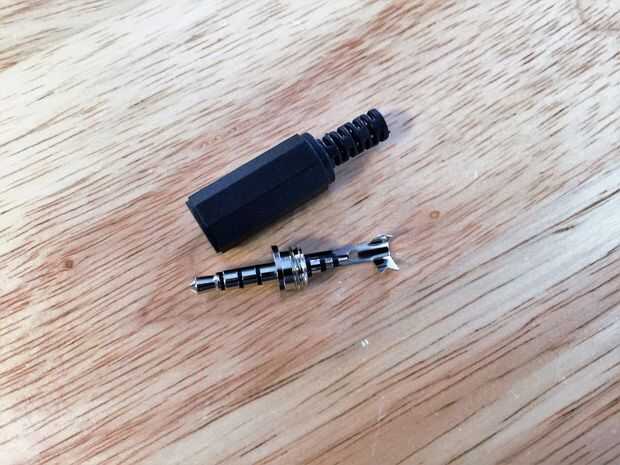

  • Grano de termistor de 100 K plus 26 calibre hilos más enchufe estéreo de 3,5 mm si desea hacer su propia sonda. Si no, comprar una segunda sonda de Extech!
  • 1 x Azul claro haba por golpe a través de diseños. Este es el módulo Bluetooth programable como una placa de desarrollo Arduino. El módulo es un poco caro pero elimina mucho de la complejidad. Se está ejecutando una campaña de Kickstarter para el dispositivo de próxima generación que podría ser dignas de consideración.
  • resistencias de 100K de 2 x 1/4W que se utilizan para dividir la tensión de referencia para los termistores. He usado resistencias de 5% pero mayores resistencias de tolerancia suelen ser menos sensibles a la temperatura y proporcionarán el mejor rendimiento. 1% es un valor de buena tolerancia para ello.

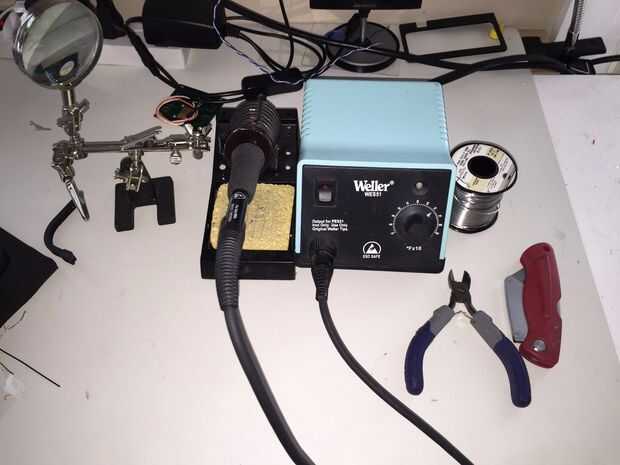

  • Cautín y soldadura
  • Cortadores de alambre y algunos pequeños tramos de 26 o 28 cable de conexión de calibre.

Software y Firmware

  • Para la programación de la haba, necesita aprox. cargador de la haba He usado windows para todos los enlaces específicos de Windows. Todo que lo necesario para empezar a trabajar con el grano incluyendo los específicos de Arduino está disponible desde el sitio LightBlueBean
  • EvoThings Banco de trabajo para la aplicación de teléfono inteligente está disponible aquí. Toda la documentación "getting started" también está disponible allí. Está muy bien documentado.
