Termómetro binario 2.0 (5 / 7 paso)

Paso 5: El cerebro!

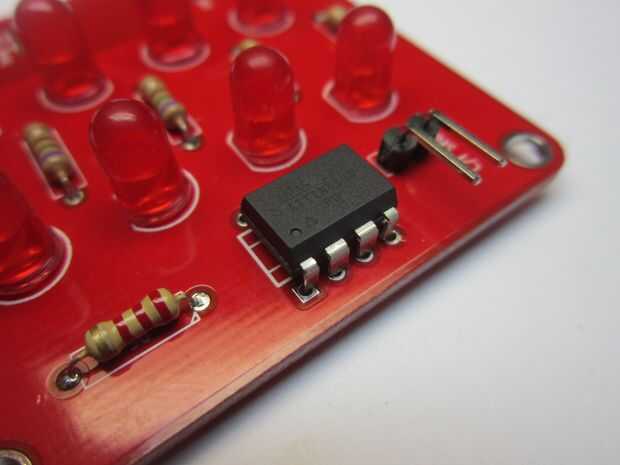

Ahora puede colocar el microcontrolador de la placa de circuito impreso. El microcontrolador irá en el contorno del rectángulo en el medio de la Junta. Como se puede ver en la primera foto, uno de los extremos del rectángulo tiene una muesca. Tenga en cuenta también en la segunda foto que el microcontrolador tiene un punto en un extremo. Asegúrese de que el punto en el microcontrolador y la muesca de la tarjeta de circuitos de la impresora están en el mismo lado, al igual que los cuadros demostrados. Ahora usted puede soldar el microcontrolador en.

De forma predeterminada, el termómetro Fahrenheit. Si usted desea utilizar a grados Celsius, la soldadura en el conector angular que se muestra arriba el microcontrolador en la imagen de arriba. Leerá a Fahrenheit hasta que Deslice el jumper del pin suministrado en los pernos. Si desea volver a Fahrenheit, simplemente quitar el puente.
