Terminación de un Cable Ethernet (CAT5e/CAT6) (5 / 6 paso)

Paso 5: Inserte los alambres y engarzado

Si usas botas, colocar 2 botas del cable ahora con los grandes extremos de la bota hacia los extremos del cable (los grandes extremos de las botas se deben hacia direcciones opuestas).  Elegir no usar botas porque el envejecimiento del plástico es duro que puedes desconectar un cable de un gato muy difícil.  Algún contador de personas esto por decir que evita que las pestañas interrumpiendo si tienes que tirar el cable a través de un paquete de cables o un espacio apretado, pero si rompe la pestaña, usted puede cortar el final y terminar otra vez!

Paso 1:

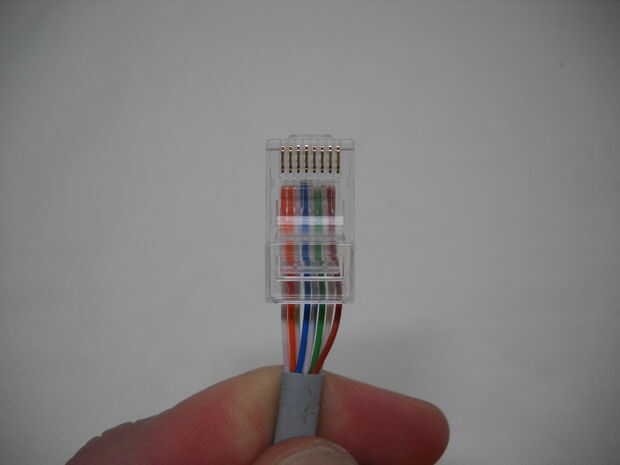

Asegúrese de que los cables están todavía en la misma configuración que el último paso.  Inserte los cables en el enchufe de datos como se muestra en la figura.  La ficha del enchufe de datos debe estar en la parte inferior de la clavija y el cable naranja blanco debe ser el cable de la izquierda en el enchufe.  Cuando se insertan, el revestimiento debe ser justo en el final de la toma de datos.  Si los cables son demasiado largos, desenchufe la clavija de datos, cortar una longitud muy pequeña del alambre del extremo y vuelva a insertar el cable en el conector de datos.

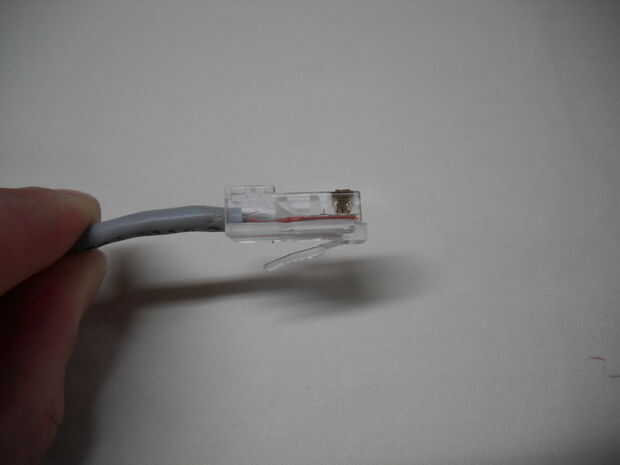

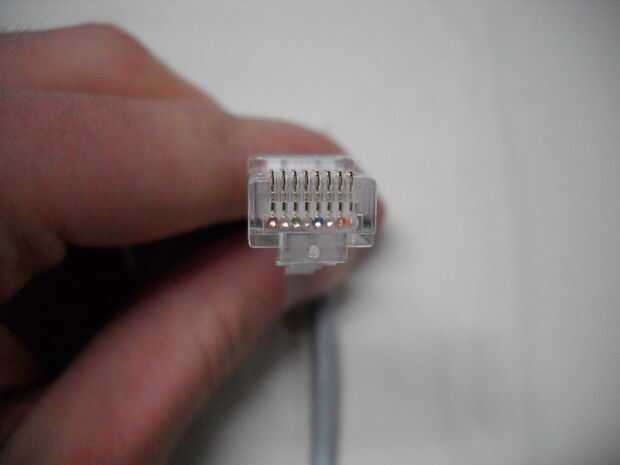

Nota: Cuando se ve de lado la toma de datos, todos los cables deben estar hasta adelante en el enchufe como posible que es más allá de las espigas en el extremo cerrado de la clavija.  También examinar el enchufe del extremo, asegurando que todos los cables se insertan completamente en el enchufe.

Consejo: El los cables no quiere introducir en el conector de datos, humedecerlos con una gota de agua o, si usted se siente cómodo, un pequeño lick hará el truco.

Paso 2:

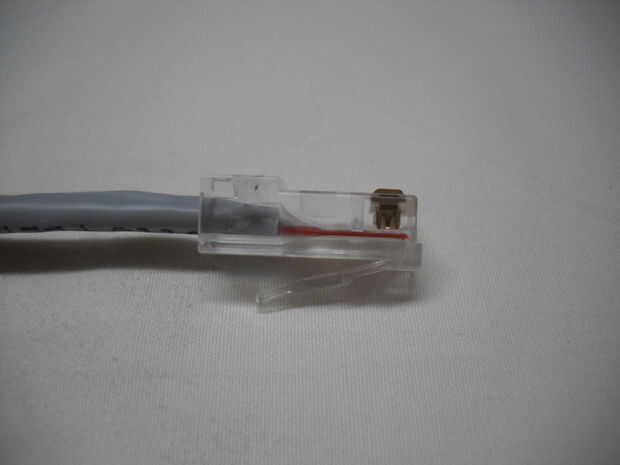

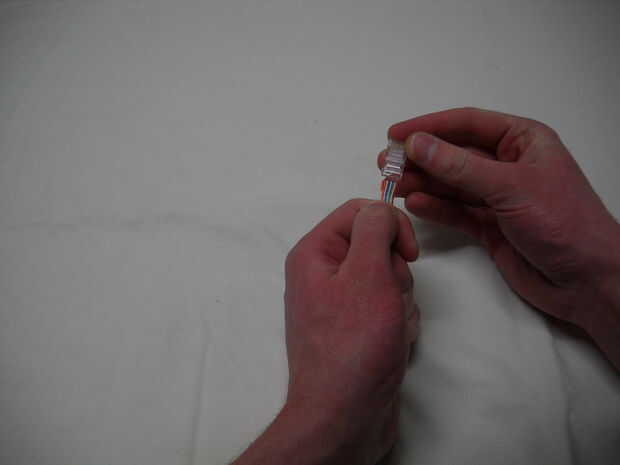

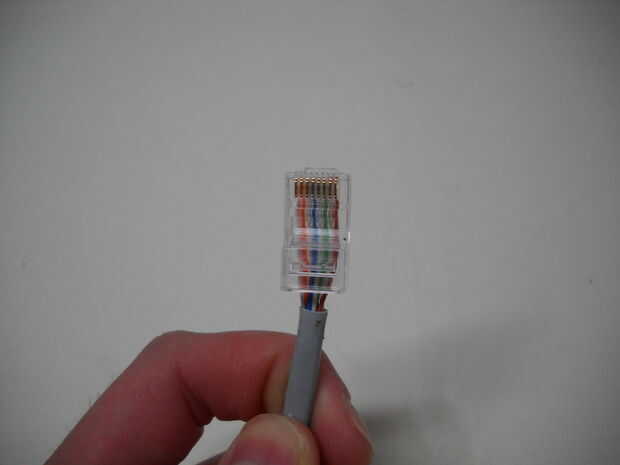

Con el forro dentro de la clavija, pellizque el cable de aproximadamente 2 pulgadas debajo de la clavija.  Con la otra mano, pellizque el cable justo encima de donde ha pellizcado y lentamente Deslice su segunda mano hacia arriba hacia el enchufe, como usted está estirando el revestimiento.  Esto moverá el revestimiento más lejos en el enchufe.  Repita este paso hasta que el revestimiento está cerca del centro del enchufe.  Asegúrese de que no está tirando de los cables del extremo del enchufe.

Nota: Si empujas demasiado el revestimiento en la toma de datos, podrá tirar de los cables hacia el revestimiento.  Asegúrese de que todos los cables estén completamente insertados en el conector.

Paso 3:

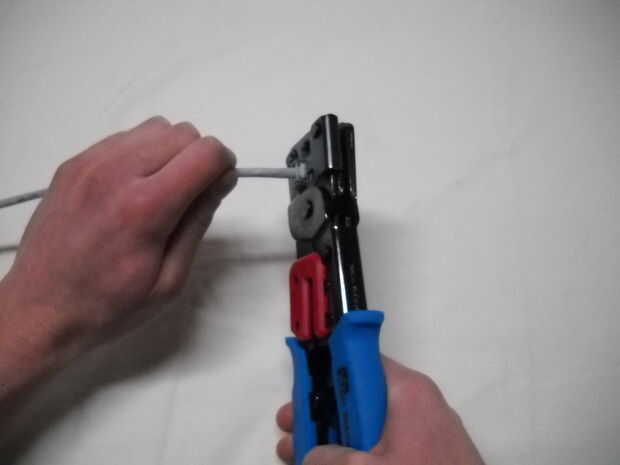

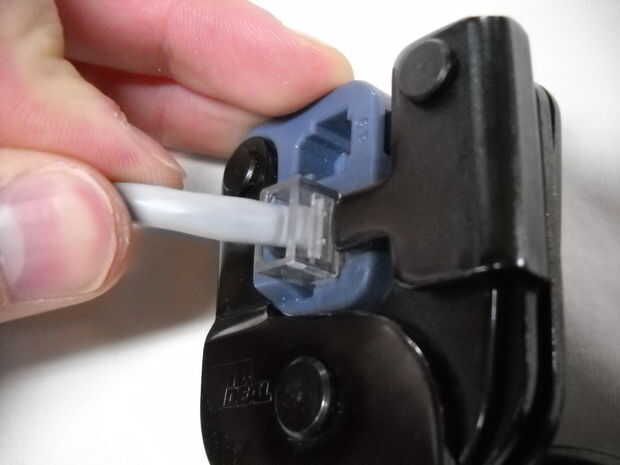

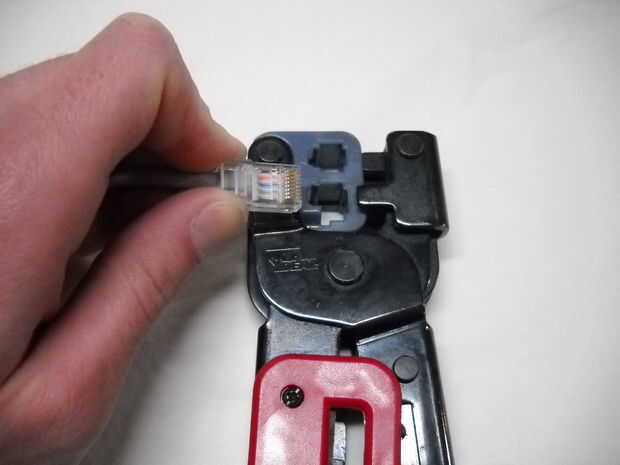

Enchufe el preparado en la Crimpadora y aprieta el gatillo, prensar los cables.

Nota: Normalmente, yo realmente apretar el cable en la herramienta que prensa dos veces.  Sé no hace nada extra, pero también no hace daño.
