Paso 4: Preparar los cables

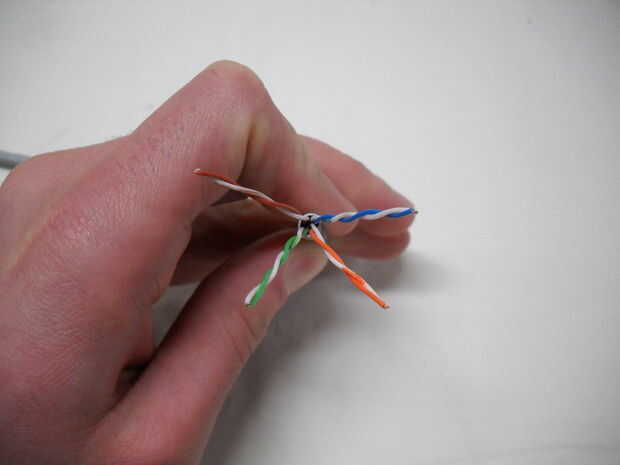

Separe los pares torcidos en un patrón de "x" como se muestra. Cuando usted mira hacia abajo el cable desde el extremo, no debería ver cualquiera de los pares cruzando entre sí. Además, los cables no debe ser en la misma configuración como se ve en la imagen como los cables no están cruzando entre sí.
Paso 2:

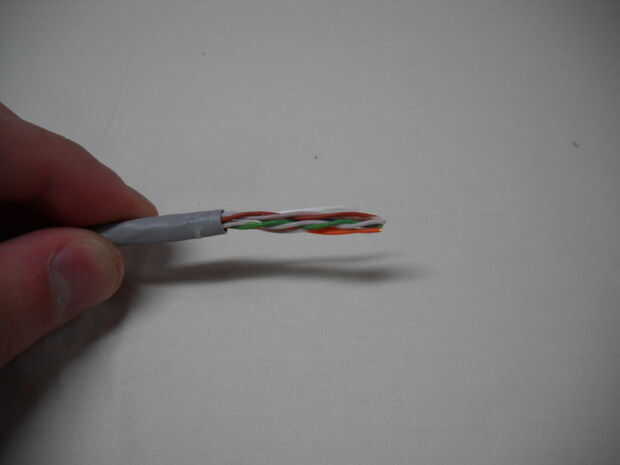

Separe los cables de pares trenzados. Cuando se separan los cables, no debe cruzar sobre la otra.
Paso 3:

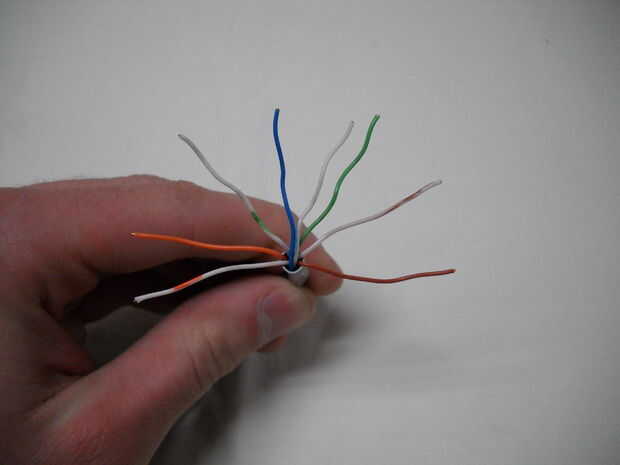

Montar los cables en forma de abanico y organizar para la toma de datos. Hay dos maneras comunes de organizar los cables de la toma de datos. Independientemente de que uno usa, ambos extremos del cable deben utilizar la misma configuración de otro modo que el cable no funcionará.
Utilizar la siguiente configuración mudanza a la izquierda a derecha (en sentido horario desde la posición de 9:00)
• Naranja-blanco
• Naranja
• Verde-blanco
• Azul
• Azul-blanco
• Verde
• Marrón-blanco
• Marrón
Consejo: Si este es el segundo extremo del cable, ver al final que ya está terminado para asegurar que los cables son los mismos en ambos extremos. Si has cometido un error en su primera final, esta es tu oportunidad para fijar mediante la configuración de los cables de la misma manera como terminado final.
Nota: La configuración de alambre usada arriba es la configuración de T-568B, que es la configuración más común. La configuración de T-568A funciona igual de bien y no afectará la calidad de transmisión del cable. Ambos de estas configuraciones utilizan el diseño de los cables (pares) para aislar los cables entre sí y evitar interferencia y pérdida de datos. Es útil para memorizar cualquier configuración que prefiera. Si usted está interesado en la fabricación de un cable cruzado de Ethernet, simplemente hacer una búsqueda de imágenes para "Ethernet Crossover Cable diagrama" obtener un diagrama de configuración de cable.
Paso 4:

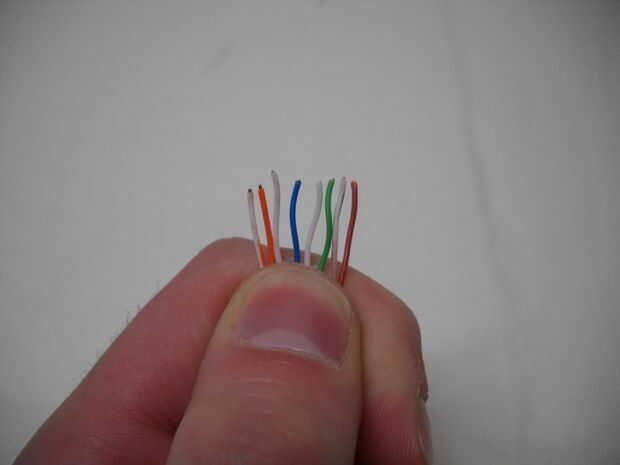

Sujete todos los cables cerca del revestimiento firmemente y deslice los dedos hacia arriba, que recoge todos los cables en una línea plana. Asegúrese de que ninguno de los cables saltar posiciones. Al mirar los colores de los cables de izquierda a derecha, los cables deben ser en la misma configuración como se describe anteriormente.
Paso 5:

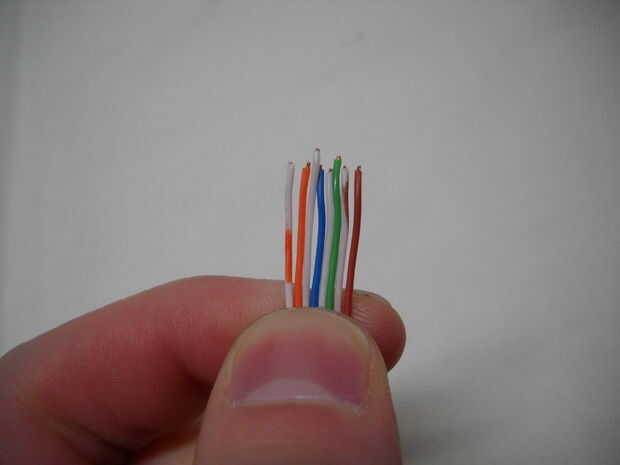

Enderece los alambres. Los cables no tienen aún, sólo enderezarlas lo mejor pueda.
Consejo: Si tienes una tabla con un borde afilado (no redondeado), pellizque el cable entre el pulgar y el borde de la mesa. A continuación, tire de los cables entre el pulgar y el borde. Esto enderece los cables y hacerlos más fáciles de manipular para los próximos pasos.
Paso 6:

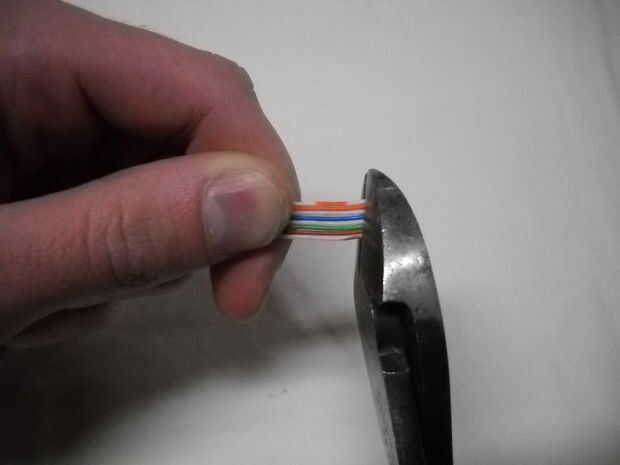

Con el cortador de alambre, ajuste las puntas de los cables por lo que todos los cables incluso. Asegúrese de que el corte es perpendicular a los cables.
