Paso 1: diseño

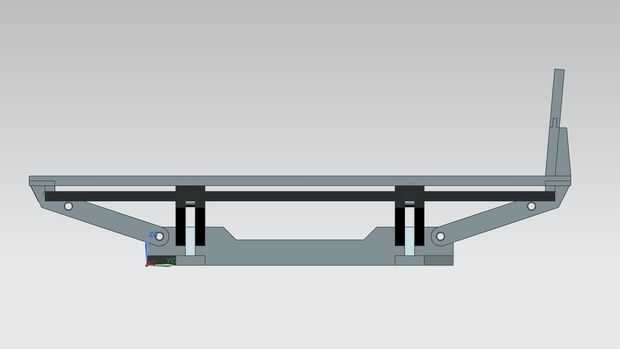

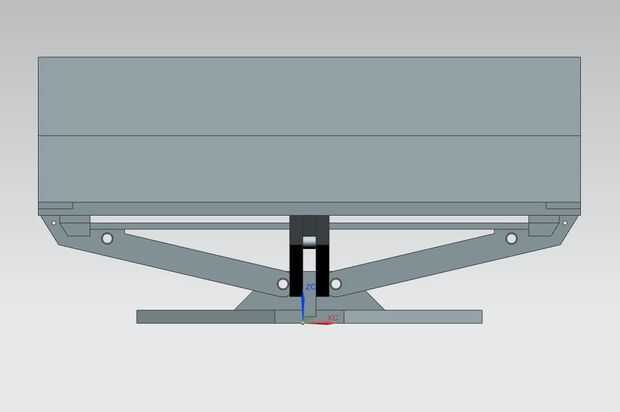

Empecé con esta idea de crear una cama que parece flotar desde ciertos ángulos. Después en algún momento esbozar conceptos diferentes sobre cómo se podría lograr, me trasladé en CAD para el diseño de detalle. De este modelo de CAD luego creé una serie de dibujo para cada componente que iba a producir de las tablas de andamios. La dimensión de juntas estándar scaff eran tenidas en cuenta y restringir las dimensiones de las piezas.
Los brazos son perno articulado en lugar de fija para reducir las tensiones en esa zona del diseño. Usando un medio común de pin son esencialmente libre para girar y tan libre de las tensiones del momento cuando se carga el extremo de los brazos, ahora la articulación principalmente tiene que lidiar con la carga de compresión. Para evitar que los brazos giratorios, cable está amañado entre los brazos opuestos que entra en tensión cuando se cargan los brazos. Y con solo cable de 4mm con una mínima carga de ~ 1000kg de rotura la estructura debe permanecer sólida. Pensar en pluma/grúa - mismos principios. Si se fija en la base de los brazos quisiera doblar!

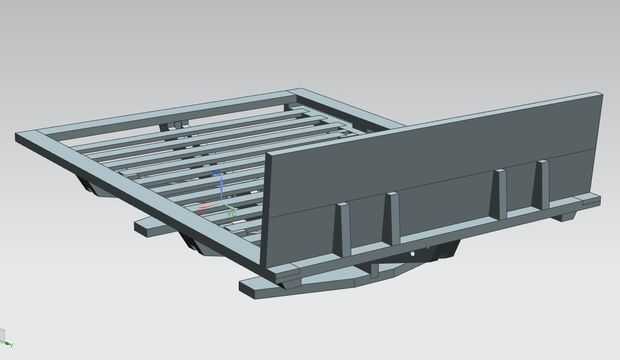

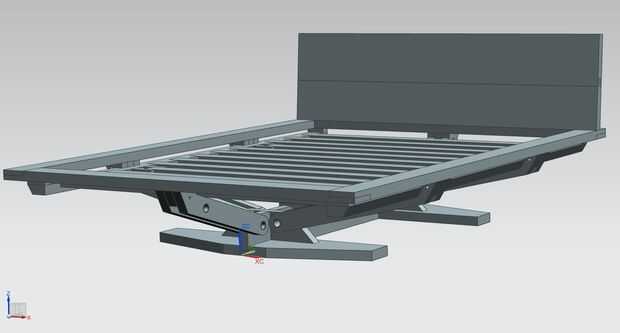

El diseño CAD es casi lo mismo que lo terminé edificio pero como se puede esperar hubo pequeños cambios que debían hacerse en el camino... No he tenido tiempo de actualizar el modelo de CAD, pero si usted elige utilizar mis dibujos serán un buen comienzo.

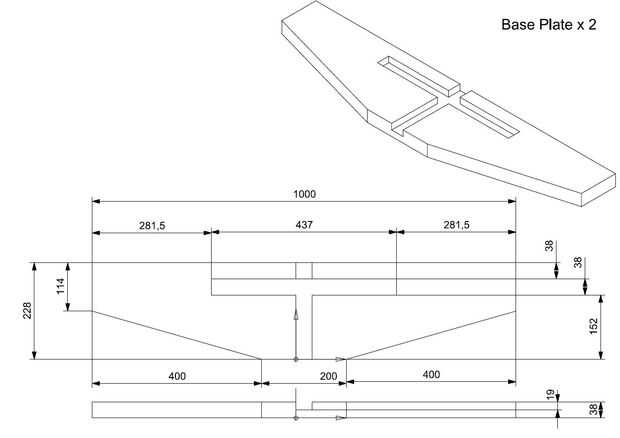

Se muestra es uno de los dibujos que he creado, el resto puede descargarse en pdf. formato de aquí:
Con el diseño ordenado, era hora de empezar a construir! He dado un resumen de los pasos y las fotos deberían ayudarle, pero esencial basta crear las piezas especificadas en los dibujos.
