Paso 20: Embalaje plano: el derecho y las formas de mal hacer un torniquete

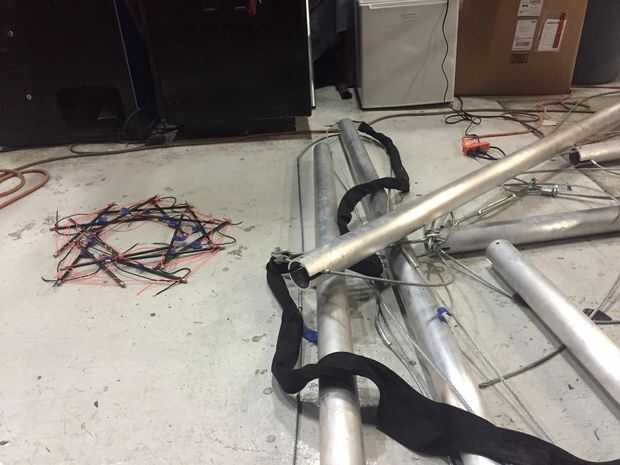

Me gustó la plantilla; no hubo demasiado tiempo los sujetadores de montaje, y sí mismo estaba luchando durante el montaje. Nos podríamos haber conseguido una estructura razonable, pero no era elegante. Mi amigo Gerald mencionó que había visto a bóvedas del tensegrity de despliegue rápido, así que comencé a pensar de una mejor manera.
Yo sabía que era fundamental para colocar tensores estratégicamente para permitir la gestión de la tensión. Cada capa tiene que ser en el mismo lugar exacto, a diferencia de nuestro prototipo inicial. Pensé volver a la estructura de la compresión de la exploración con cuerdas elásticas, y cómo las diagonales todo estiran para permitir embalaje plano.

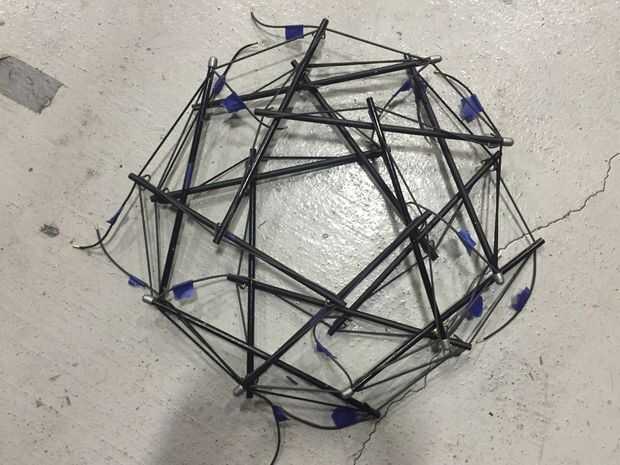

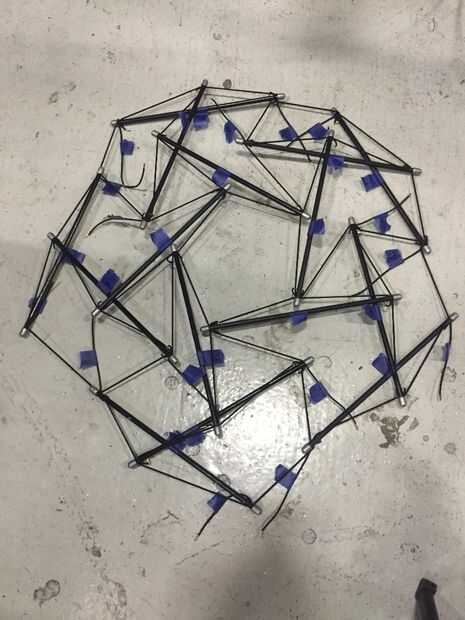

He construido dos maquetas diferentes que pondría a prueba la colocación del torniquete. Cada uno era diametralmente opuesto a su ubicación en la cometa. Opté por un trozo de cinta para representar un tensor y había desconectado de esa sección. Ambos métodos embalan plano y parecían funcionar bastante bien, pero había diferencias notables

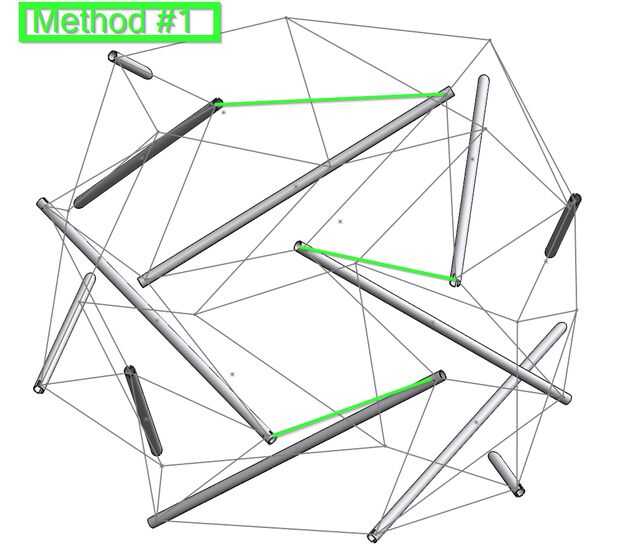

La primera técnica (método 1) opté por prototipo fue el donde es evidente el diseño polo: me parecía un buen candidato para la Asamblea porque nos permitiría colocar los postes y ver su patrón fácilmente.
Sin embargo, la longitud elástica del modelo no fueron capaces de darme una sensación real para la técnica. Esto fue más de un peeling que un embalaje plano. Resultó para ser muy difícil de montar esto como una faceta de cada forma que no tiene un turbuckle Unido; sí mismo luchaba durante el montaje. Así que lo trató el método #2.

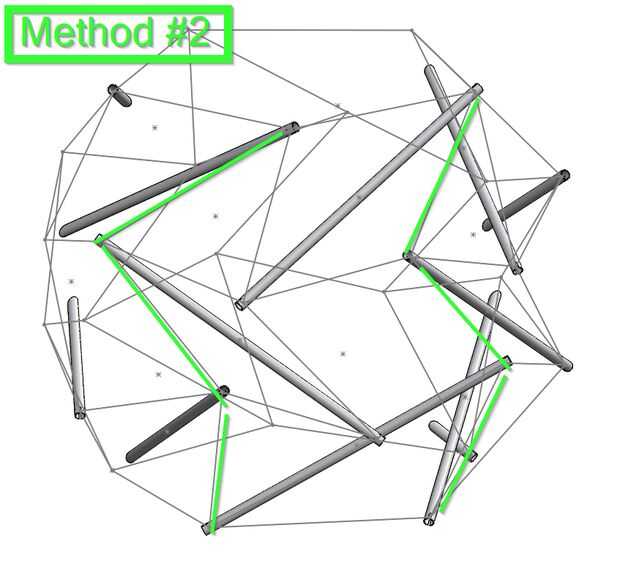

Método #2 se basa en aprender la manera dura que cada faceta de la forma (triángulo, cometa o quad) tendría un turbuckle para permitir un ajuste sistemático de la estructura. Colocándolos en el lugar correcto, hay una línea continua de tensores que puede rastrearse a lo largo de la estructura. Éstos resultaron para ser las diagonales en el ejemplo de bungee. También nos permitió una manera fácil de ocultar el cableado para la electrónica, como tuvimos que cubrir también los tensores. Con los tensores en cada diagonal (CW/CCW/CW) permitió la estructura comprimir y embalar plana a lo largo del eje. ¡ Un éxito!
Esto puede ser la innovación más importante en todo el proyecto. Esta técnica es escalable y será utilizada para la pieza mucho más compleja y desafiante que vamos a estar haciendo el año próximo.
