Tensegrity Goes Big For Burning Man (15 / 47 paso)

Paso 15: Análisis estructural: puntal y selección de cable

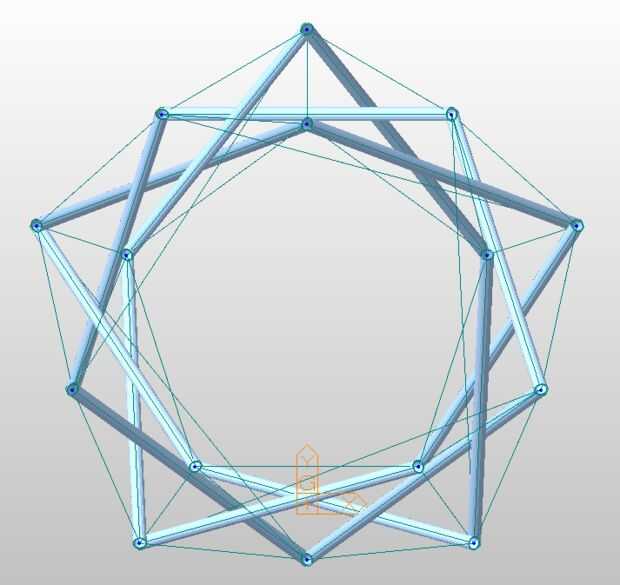

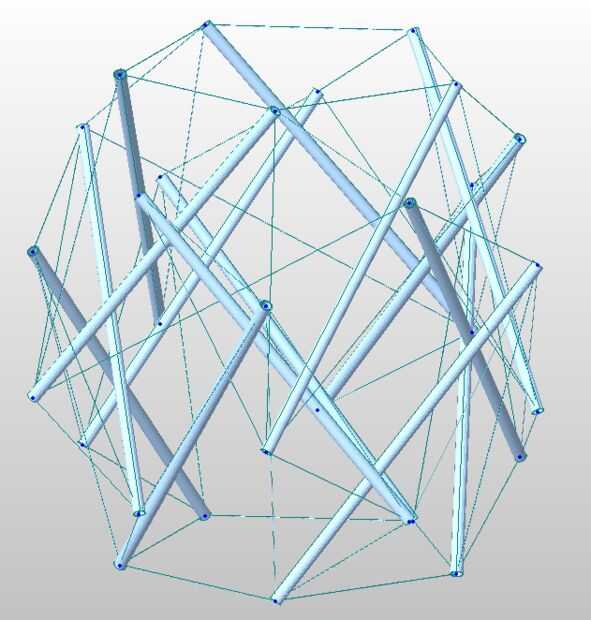

Llegó el momento de validar nuestro diseño mediante software de análisis de ingeniería. Considero esta una de las partes más fascinantes y técnicamente desafiantes de todo el proyecto. Resulta tradicional herramientas de ingeniería no están equipados para resolver los problemas de esta complejidad.

Las cargas más cercano que podríamos aproximar sería simular la estructura llena de gente pesada. Para empezar, se me ocurrió una aproximación simple carga para recoger los refuerzos correctos. Para comenzar, elegí 2.5'' schedule 40 6061 aluminio tubo. Tenía una buena proporción humana, precio decente, un peso de 15 libras y no del moho, que la hizo atractiva.

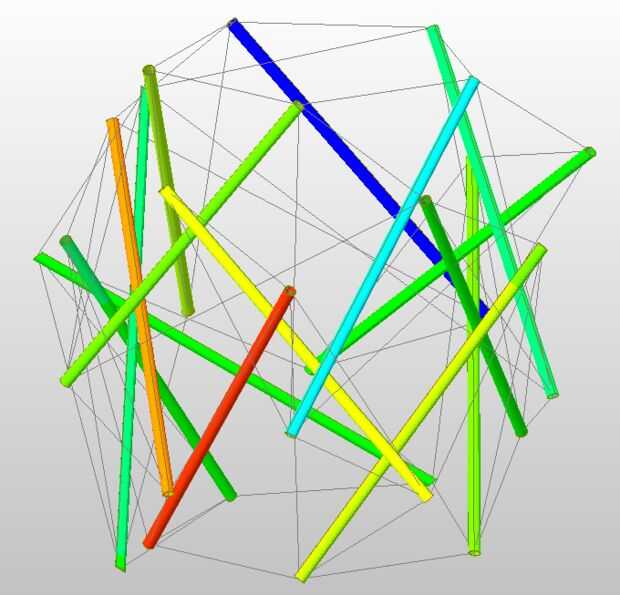

Ekin Senturk, nuestra estructural Ingeniero trabajar remotamente desde Nueva York, ayudó a crear a simulaciones de pandeo. Dr. Tugurul Turan de la Universidad de Techical de Estambul (un amigo de Ekin) de un análisis no lineal en ABAQUS, y Ekin interpreta los resultados y escribió el análisis adjunto. Las cargas simuladas fueron 1.200 lb carga de compresión (carga de trabajo de la cuerda de alambre) y 500 libras de carga lateral carga (mucha gente)

Cuando se ejecuta un análisis en ABAQUS, nuestra estructura era tan sensible que marcan un error dedesplazamiento excesivo. Esto hizo difícil utilizar una herramienta como FEA para obtener una lectura en todo el sistema.

Para los cables, Ekin y yo surgió con un enfoque similar. Elegimos 1/4 '' 7 x 19 galvanizado el cable de acero, como es clasificada a 1.200 libras con 5 x factor de seguridad. Inicialmente tuvimos en la compra de la cuerda hasta que habíamos evaluado una variedad de otras opciones: 3/16 '' 7/32 '' e incluso, 5/16'. Al final fue con 1/4 '' para la mejor relación precio/resistencia/peso.

Estoy contento con el proceso; Utilizamos nuestros juicios mejor con las herramientas y el poco tiempo que teníamos disponible. Nosotros podríamos han dedicado más tiempo a analizar y optimizar, pero esto nos habría matado en el programa de fabricación actual. Estoy deseando desarrollar una nueva metodología de análisis para la próxima.
