Paso 1: El concepto (y advertencias)
También tenga en cuenta que este dispositivo no es para nada más allá de un adaptador de corriente o cargador, aunque es capaz de hasta 2A por salida 100 - 240V (50/60 Hz).
A pesar de que cada salida tiene su propio fusible, hay todavía alta tensión por todo el lugar y no debe ser desordenado con.
Ahora que he cubierto legalmente mi proverbial trasero, permite llegar el instructable.
Haga clic en cada una de la fotos en cada paso para que puedas ver las anotaciones realizadas en los cuadros (si ya no los puede ver) . Muchas preguntas pueden ser contestadas cuando puede ver lo que estoy hablando de.
Voy a primer comienzo hacia fuera indicando que la caja puse esta cosa en fue más por falta de fondos de diseño actual.
Si hubiera tenido acceso a una impresora 3D, este proyecto sería tan impresionante como funciona! (Nunca podré pagar uno aunque como mi ingreso es severamente limitada porque estoy cuidando a mi madre de crianza).
Inicialmente quería tener el circuito de bajo voltaje y parte de la pantalla LCD del circuito en una caja con un cable de 10 pines a la caja que estaría en el piso. Alimentación para el controlador sería enviado para arriba de la caja de salida. El total de 10 pin sería poder, tierra y las señales de 8 salida. Sin embargo, sólo podría pagar una caja ($15), así que todo salió allí.
Así que empecemos con algunas cosas necesarias para hacer el circuito.
ATmega328P microcontrolador o Arduino

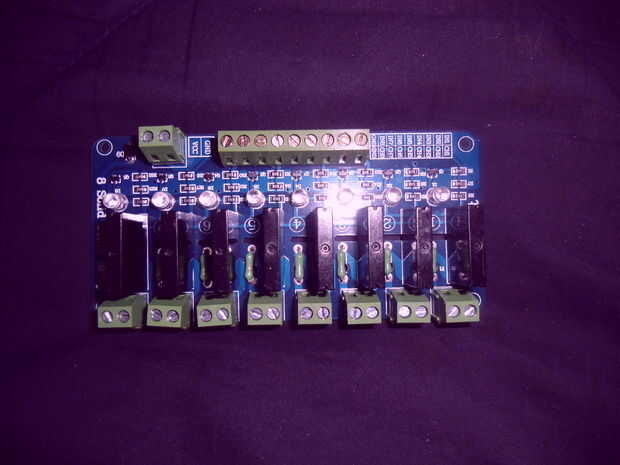

SainSmart canal 8 5V estado sólido relé módulo Board.OMRON SSR DSP AVR Arduino
AC 125V 15A 2 clavijas terminales nos CA enchufe de salida 10 Pcs
Módulo LCD pantalla LCM 1602 16 X 2
Potenciómetro rotatorio de forma cónica lineal con eje mando (valor no crítico, casi nada debe trabajar, pero trate de mantenerlo bajo 10K)
Ajuste Pot (para el contraste del LCD) Una vez más, valor no crítico.
Botón pulsador interruptor SPST-NO (Normalmente abierto)
Opcionalmente puede obtener un jefe del pin 10 al programa de la Junta acabada con un ICSP
cargador de iPod baratos
Resistencias (utilicé un 100 ohmios y un 4.7K, pero estos valores no son críticos)
Perfboard
alambre
Recintos que se adapten a su producto terminado.
Aquí se muestran algunos de estos.
