Temperatura controlada nevera cerveza artesanal (4 / 5 paso)

Paso 4: 5V lado

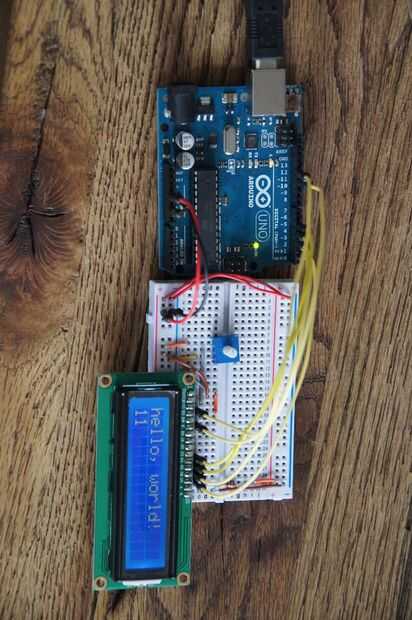

  • Primero conecte el LCD (ver foto) utilizando la placa de arduino. Subir el ejemplo "hello world" de la biblioteca de cristal líquido de Arduino (archivo -> ejemplos -> LiquidCrystal -> HelloWorld) para comprobar si el LCD está conectado correctamente.

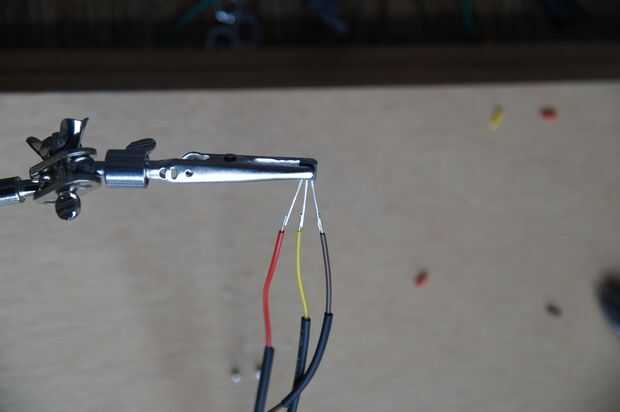

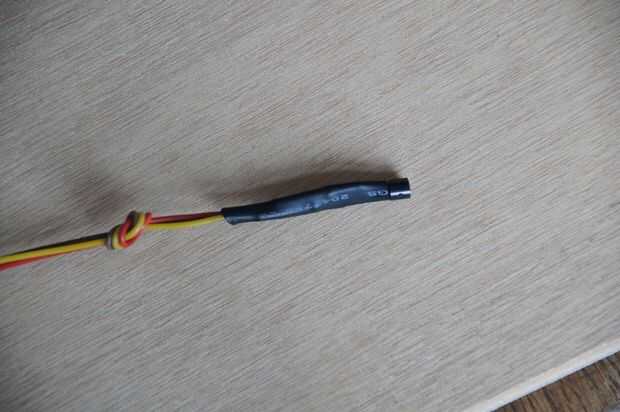

  • Soldar los cables a la tmp36. Utilizar colores para recordar que cable está conectado a que pin. Tubería en todos los pines del encogimiento del calor de uso y un pedazo grande final de calor tubería en la conexión de toda encogimiento. Estos sensores será en un ambiente húmedo por lo que ningún metal debe quedar visible. Asegúrese de que los cables sean lo suficientemente largos para llegar a la placa de dentro de la nevera (que funciona a través de los agujeros). Conecte los cables de puente la mitad hasta el final de los cables para facilitar la conexión en el protoboard.
  • [opcional] construir un buen frente para las tres restantes potenciometro de 10kOhm. Soldar los cables a los potenciómetros. Si no desea hacerlo, sólo usted puede pegar en el protoboard así.
  • Conecte todo de acuerdo con el calendario indicado anteriormente.
  • Subir el código proporcionado en el archivo .ino a Arduino. (Si esta es su primera vez trabajando con un Arduino, sugieren fuertemente para buscar el canal instructable Arduino algunos tutoriales primero)
  • Pega todo en un pequeño trozo de madera que encajaría entre los disipadores de calor después del montaje. Enroscar el arduino y usar la etiqueta engomada en la parte posterior de la placa.
