Paso 3:12 lado V (Peltier y MOSFETs)
El bloque de enfriamiento

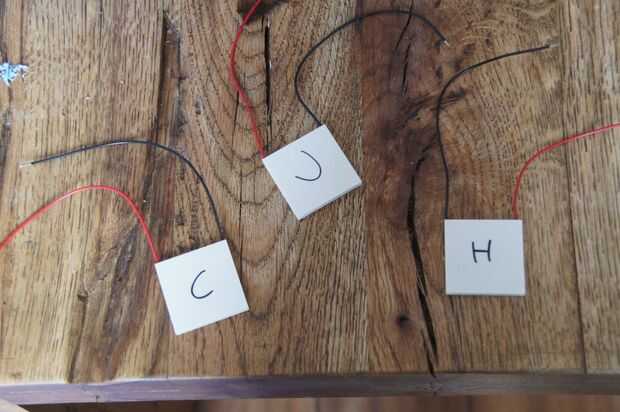

- Prueba del lado de los Peltiers es fríos y calientes conectándolos a una fuente de energía de baja tensión, como 5V de un Arduino o 3V de 2 pilas AA. Sentir de qué lado se pone caliente, marca con un cheque de H. que el otro lado es frío, marca con una C. Si ambas partes están calientes, tienes el + y - (VCC y GND) mezclan y están destruyendo el Peltier. Cambiar rápidamente.

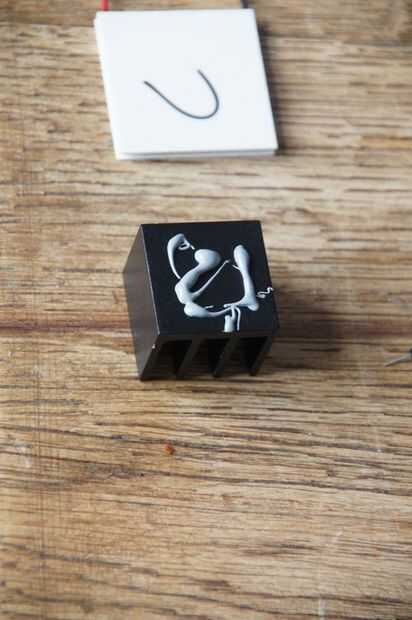

- Construir la pila de enfriamiento: aplique plata Ártico entre cada capa. Comience con el más pequeño disipador de calor (aletas abajo). entonces la pieza de aluminio, que peltier, con el lado C hacia abajo. Finalmente el más grande disipador de calor, (aletas para arriba). Utilizar un cintillo (atadura? en inglés?) para unir a la pila. La plata Ártico es pegajosa, pero no es pegamento y la pila de enfriamiento se cuelga del disipador de calor superior, por lo que el cintillo es realmente necesario.

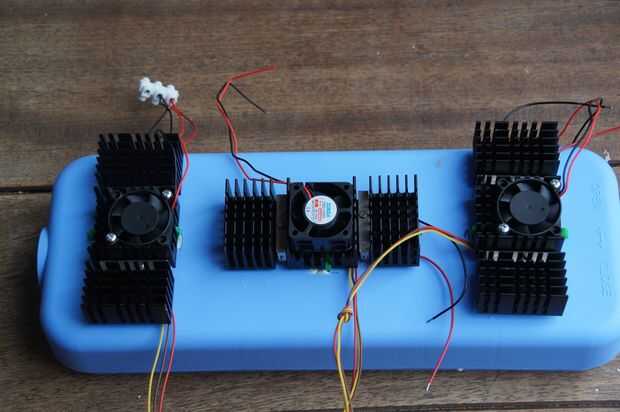

- Prueba si pila encaja en los orificios en la tapa. El peltier, aluminio y disipador de calor más baja deben desaparecer en la tapa, dejando solamente el disipador de calor más grande en la parte superior. Puede que necesite cortar un poco más de la tapa para que todo se ajuste. No pegar el bloque de enfriamiento en su lugar en este momento
La electrónica
- La soldadura de cables gruesos a la fuente y el drenaje de los MOSFETs. Soldar un alambre más pequeño a la puerta. La soldadura de la mitad de un breadboard puente alambre pequeño. Cubrir todos los puntos de soldadura en la tubería del encogimiento del calor. Los cables gruesos tendrá que tener 12V, 5A va a través de ellos.

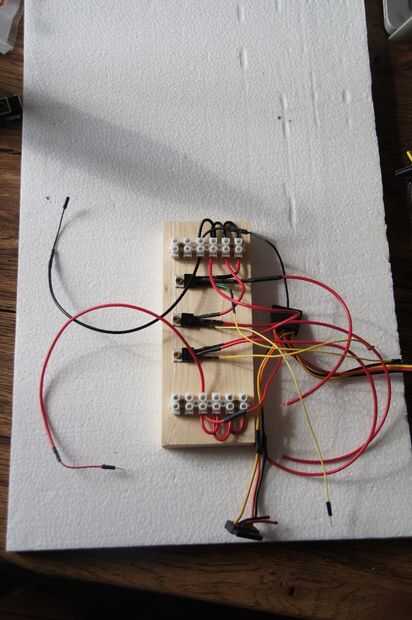

- Perno de los MOSFETs en un pequeño trozo de madera. No pegar o montar directamente en la nevera, puede conseguir un poco calientes.

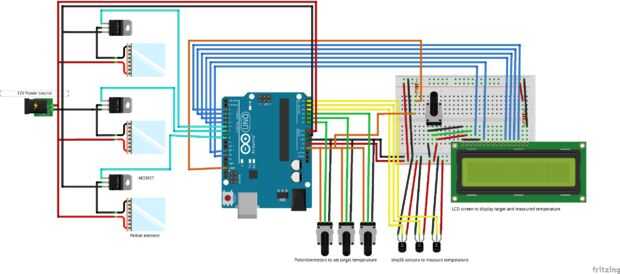

- Conecte la parte de 12V de la electrónica con el esquema anterior. Como se puede ver en la foto, yo uso conectores mucho, pero usted también puede soldar todo. El cable desde la fuente de alimentación y deben ser capaces de tener el total utilizado corriente (más de 18 A, probablemente en el rango de 20A) pasando a través de ellos.
- Los ventiladores no están en el esquema: son conectados paralelamente a los Peltiers (Asegúrese de que tener 12V los ventiladores)!
- Cuando se utiliza una fuente de alimentación de computadora de escritorio, conectar los 12V y GND. uso un voltímetro para probar cuál de los cables es la de 12 voltios. (Convenio: 12V es de color amarillo). Fuentes de alimentación de ordenador de sobremesa la mayoría requieren que un solo cable en el conector principal se conecta a la tierra para la fuente de energía para funcionar. En la mía esto fue el cable verde del conector principal.
