Teléfono inalámbrico Modelo 1882 (5 / 9 paso)

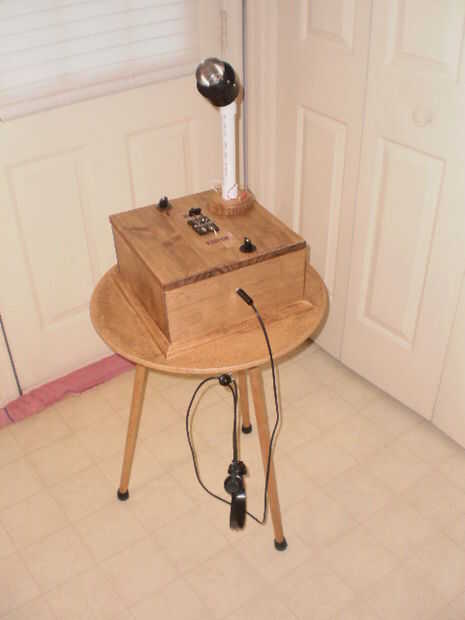

Paso 5: Modelo 1882 teléfono inalámbrico marca II

Haber hecho la marca de teléfono del Bare-bones es el momento de hacer la versión más elegante de la marca II. Expuse este teléfono en el Maker Faire en Raleigh, Carolina del norte en 07 de junio de 2014. Para cumplir el plazo recurrí a algunos atajos, como el uso de Transformadores pequeños en lugar de mi caseras bobinas de inducción, y usar DPDT interruptores, que tuve en mano.

Los componentes del interior son las mismas que el teléfono del Bare-bones.

He utilizado:

  • 1 mesa de café aglomerado
  • 4 1/2 pies de 1/2 pulgada cuarto redondo moldeado
  • 4 pies de tablero de chopo, 5 1/2 x 3/8 pulgadas
  • 2 pies de tablero de chopo, 2 1/2 x 1/4 pulgadas
  • 46 pulgadas de la acción de basswood cuadrado de 3/8 x 3/8
  • 3 pies de acción Tilo cuadrado 1/4 x 1/4
  • 9 pulgadas de 1 1/2 x 1 1/2 pulgada cuadrada stock de álamo
  • 2 doble los barrotes de madera, 1/4-20
  • perillas de rosca 2 1/4-20
  • 2 puertos de jack de auriculares mono 1/4 caña larga
  • 1 pieza de pino de 3/4 de pulgada, 11 7/8 x 11 7/8 pulgadas
  • 1 par de radio auriculares de alta impedancia, con un jack mono de 1/4 tamaño (encontré un par de auriculares militares soviéticas en Etsy).
  • 1 tornillo de gancho de acero, cerca de 1 pulgada a través de
  • el transmisor que hiciste en el paso 3
  • Todos los componentes eléctricos del teléfono desnudo huesos, menos el tablero de montaje, el transmisor y el auricular
  • Herramientas: inglete Sierra, taladro, brocas, herramienta de la encrespadura, soldador, soldadura, mancha, barniz, chip cepillo, cola de carpintero, lijado bloque (medio/fino).

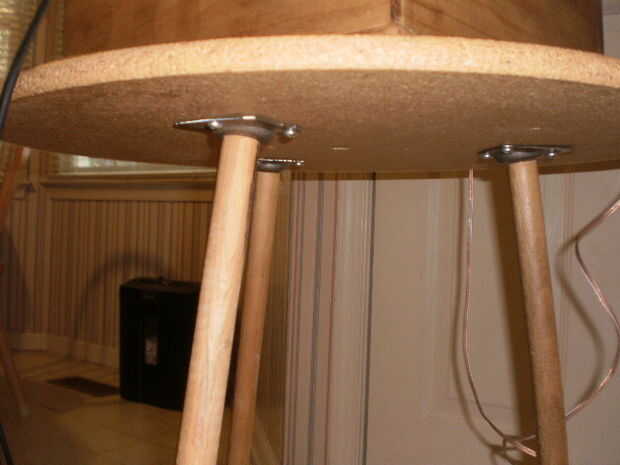

Empezar con me ha pasado a tener una mesa de café de trípode encontré en un cobertizo de freecycle local, por lo que me ha costado nada. La parte superior, que es de 20 pulgadas de diámetro y unos 3/4 de pulgada de grosor, se hace del conglomerado. Las piernas son pino, redondos y 24 pulgadas de largo. Atornille en la pierna de acero se monta en la parte inferior de la tabla. Yo eventualmente había manchado la mesa con manchas Minwax Roble dorado y liberalmente aplicado barniz poliuretano al agua Minwax. También puse tapas de vinilo negro en los extremos de las patas para amortiguarlos.

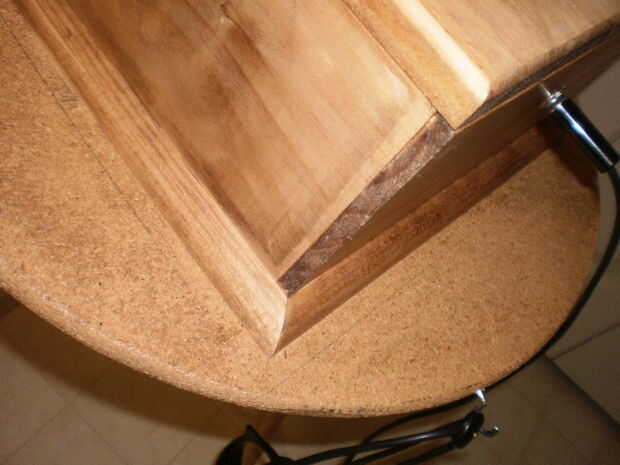

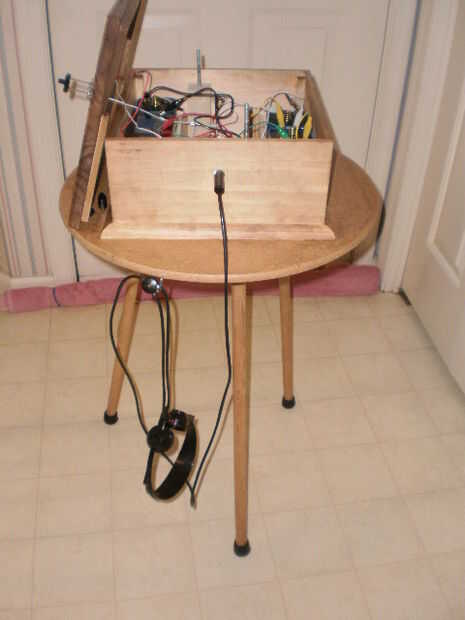

Caso de la Mark II es una simple caja de madera. Marqué una plaza en la tabla superior en lápiz con lados 13 pulgadas de largo. El tamaño es un poco arbitrario; Tenía la intención de la caja para sostener no sólo los componentes eléctricos del teléfono pero un buen número de baterías así. Corté cuatro longitudes de 1/2 pulgada cuarto redondo moldeado para ser la base de la caja. Me inglete las cuatro esquinas a 45 grados y pegado a la mesa antes era teñido o barnizado, por supuesto. Usé un buen grado de cola de carpintero al aire libre y reprimieron la moldura hasta dejarla seca.

A continuación corté la Junta del gran álamo 5 1/2 pulgada para caber dentro de la moldura. Esto resultó en dos piezas (delantera y trasera) siendo 11 3/4 pulgadas de largo mientras que las piezas laterales 11 3/16 pulgadas. No inglete las esquinas de la caja, aunque puedes hacerlo si quieres. Simplemente les había empalmado junto con pegamento a lo largo de las esquinas y a lo largo de la parte inferior donde reunieron los tableros el tablero y moldura. Limpie cualquier exceso de pegamento y dejar secar.

Corte 4 pedazos de basswood cuadrado 3/8 bolsas 5 pulgadas de largo cada una. Pegue uno de estos en cada esquina de la caja interior.

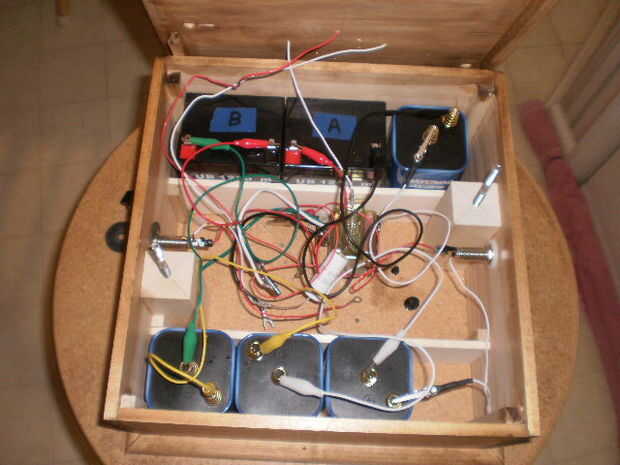

Corte 2 piezas de tablero de chopo amplia 2 1/2 pulgada 11 3/16 pulgadas de largo. Coloque una pilas de linterna de 6 voltios común par dentro de la caja contra la pared lateral. Aplique pegamento en el borde inferior y los extremos de un trozo de álamo de 2 1/2 pulgada y encajar en su lugar dentro de la caja cerca de las baterías. Esta pequeña tabla debe ejecutar de adelante hacia atrás, es decir, paralelo a los lados de la caja. (Ver fotos). Repita este proceso en el lado opuesto de la caja. Usted está haciendo bahías o bandejas para las baterías del teléfono. Corte cuatro piezas de 1/4 de pulgada cuadrada Tilo stock y pegar a la esquina interior de las paredes de la batería para fortalecerlas. No colocar dentro del área de la bandeja o a comprometer el espacio para las baterías.

Perfore un orificio de 1/2 pulgada en el centro exacto de la mesa (ahora el fondo de la caja, también). Luego taladre dos orificios más pequeños para aceptar tornillos de máquina 8-32 para las conexiones de la antena del teléfono. Mina pongo 2 pulgadas desde el orificio central, offset uno en la parte trasera y el otro desplazamiento hacia la parte delantera de la caja.

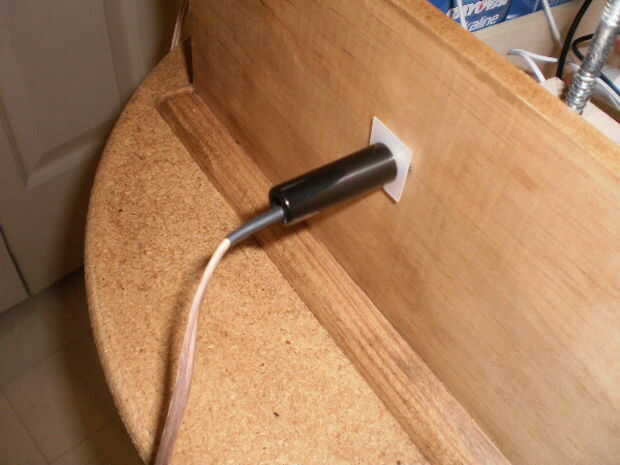

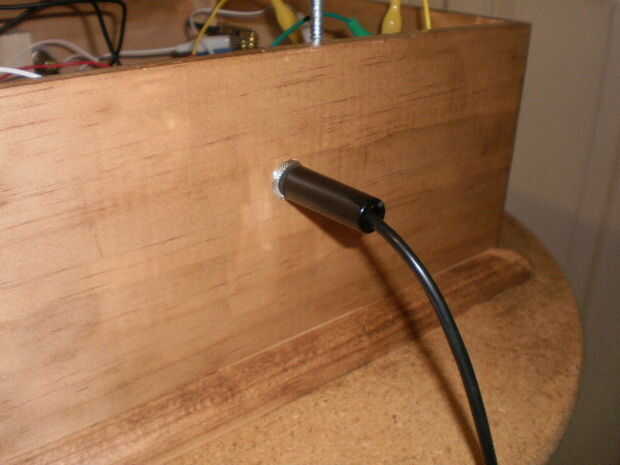

Perforar un agujero de 1/2 pulgada en el centro de la parte delantera de la caja. Perfore un agujero de 1/2 pulgada en el centro de la parte posterior de la caja. Instalar en cada una el caña larga 1/4 mono teléfono de montaje.

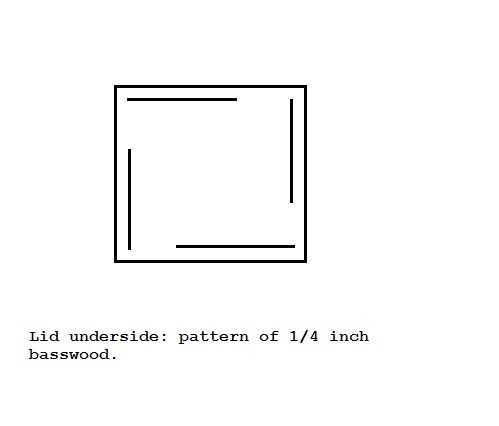

Corte una pulgada 3/4 espesor pieza de encofrado de pino en un cuadrado de 11 7/8 por cada lado. Para que se vea más agradable, alrededor de los bordes superiores con un router. Arena suave. Esta es la tapa de la caja. Cortar 4 piezas de 1/4 de pulgada Tilo 6 1/2 pulgadas de largo. Pegamento a la parte inferior de la tapa 1/2 una pulgada desde el borde y escalonadas en la parte inferior (ver imagen). Estas ayudan a centro de la tapa de la caja.

Corte 2 piezas de 1 1/2 pulgada cuadrada álamo stock 4 1/2 pulgadas de largo. Pegue estos verticalmente dentro de la caja apretada contra la pared interna de las cajas para baterías. Mina desplazamiento izquierdo y derecho, pero pueden ser simétricas. Perfore orificios piloto de 1/4 en el centro de las tapas de bloque e Instale los postes terminados doble de 1/4-20. Asegúrese de aproximadamente 2 1/4 o 2 1/2 pulgadas de perno sobresalga del bloque. Cuidadosamente perforar agujeros de 1/4 en la tapa para que coincida con la ubicación de los postes de madera. Con botones de 1/4-20 en su lugar, se asegurará la tapa a la caja.

Ahora es el momento de la mancha y sello de la mesa, patas de caja y tapa.

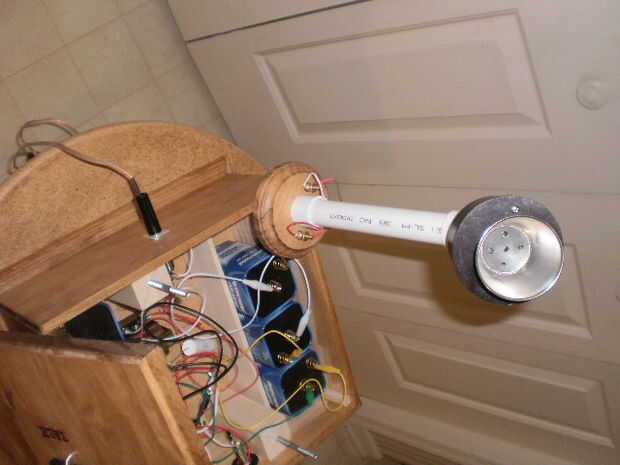

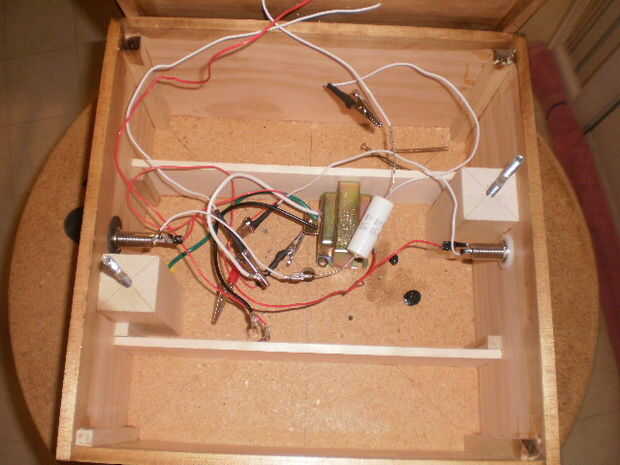

Instalar los componentes eléctricos como en el teléfono del Bare-bones, excepto que las conexiones externas (antena) se realizan con tornillos 8-32 a través de la parte inferior de la tabla. Suelde los cables necesarios para los conectores del transmisor y el auricular. Encontré que los vástagos de los jacks mono de 1/4 fueron en realidad un poco demasiado largos. Insertándolos completamente deshecha realmente la conexión. Esto fue arreglado por la guarnición pequeña de plástico o tapones de caucho para las tomas.

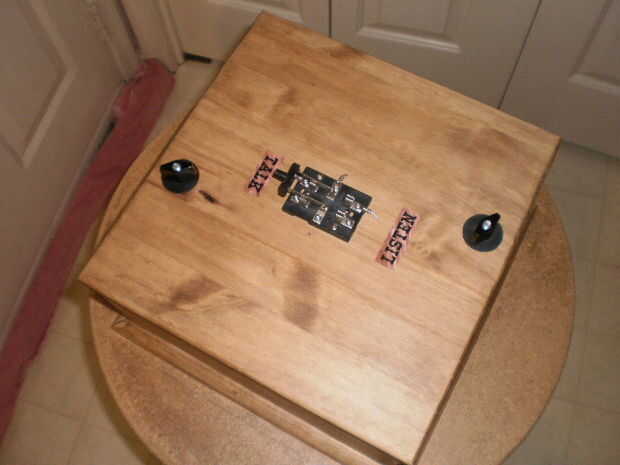

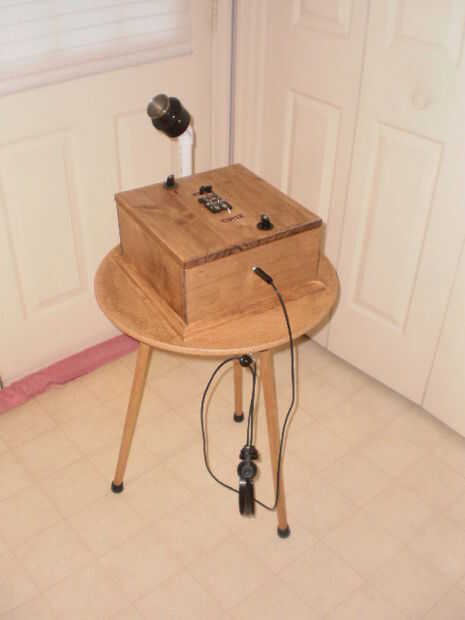

Centro muerto en la tapa del montaje de la caja un simple Polo, doble tiro interruptor de cuchillo. (Una vez más en las fotos estoy usando un doble polo, doble tiro interruptor, que es lo que tenía en mano. SPDT es todo lo que necesita). Agujerear los agujeros apropiados junto con el interruptor de los tres cables del teléfono y como en el teléfono del Bare-bones. Cuando el interruptor se empuja hacia el transmisor, puede hablar; se trasladó al otro lado de los auriculares, se pueden escuchar las respuestas.

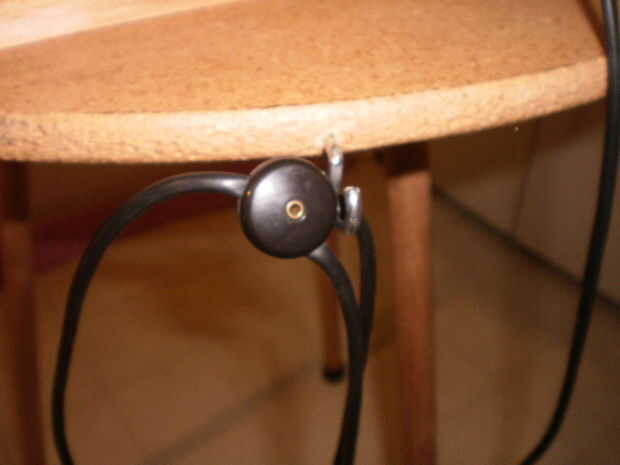

Para dar los auriculares un lugar para colgar cuando no esté en uso, instale un gancho de tamaño adecuado en el borde de la mesa.
