Paso 3: El transmisor
Debido a la relativa ineficiencia de este tipo de teléfono, usted necesitará utilizar un micrófono sensible. He utilizado un cartucho de micrófono de carbono vintage (hecho por Shure). Esto está montado en un teléfono de estilo candelabro.
Para hacer este transmisor, necesitarás los siguientes materiales:
- cartucho de micrófono de 1 carbono a 2 pulgadas de diámetro
- 2 longitudes de 22 calibre de alambre de la campana, 16 pulgadas de largo cada una.
- 2 tornillos de máquina de latón 6-32, 2 pulgadas de largo
- 2 tuercas de latón de 6-32
- 2 arandelas de latón de 6-32
- 2 tuercas de 6-32 con estrías
- cable de calibre 4 engarzado conectores, horquilla o anillo, tamaño 22
- 1 tornillo de máquina 8-32, 1,5 pulgadas de largo
- 1 tuerca de 8-32
- 10 pulgadas de la tubería de 3/4 de pulgada PVC, cualquier color. He utilizado común Cédula 40 tubería de plomería
- tapa de tubo de 1 3/4 de pulgada PVC. Éste debe tener un extremo plano
- curva de 45 grados codo de PVC de 1 3/4 de pulgada,
- 1 "pulgadas 2" tapa, plano terminado. Estas son en realidad 3 pulgadas fuera de diámetro. No pude encontrar uno en PVC blanco, usé uno de ABS negro en lugar de otro.
- enchufe de 1 3/4 pulgada PVC
- disco de álamo espesor 1/8 de pulgada
- pulgada de 2 1/2 taza de acero inoxidable
- 4 3/8 pulgadas de largo, 40 de 4 tornillos
- 2 pulgadas de barra cuadrada de 1/2 pulgada tilo
- 1 placa de madera redondo de 4 pulgadas
- cable de altavoz de 2 hilos, 4 pies de largo
- jack de auriculares mono 1/4 de pulgada
En la parte inferior de la placa de madera, buscar y marcar el punto central. 1 pulgada a la derecha e izquierda del punto central Marque 2 puntos. Debe tener 3 puntos totales, en línea recta, a lo largo de la línea central. Perfore agujeros a través de la placa de madera en cada puntos indicados, luego Avellane los agujeros para permitir que las cabezas para quedar al ras con la base. El agujero debe ser lo suficientemente grande para aceptar un perno de 8-32, mientras que el 2 que flanquean los agujeros debe dimensionarse para tornillos 6-32. Arena, la mancha y sellar la placa. Inserte los tres tornillos de la parte inferior hacia arriba. Ponga una arandela y una tuerca en los dos tornillos 6-32.
Tomar la tapa de tubo de 3/4 de pulgada y perfore un agujero a través del centro. Estas tapas tienen a menudo un divot conveniente o nub dejados por el proceso de moldeo que indica el centro de la tapa. Instale la tapa invertida en la base con un perno de 8-32. Apretar la tuerca necesaria. Introducir una longitud de 10 pulgadas de tubería de 3/4 en la tapa. Perfore dos agujeros pequeños en el tubo, uno a cada lado cerca de los tornillos 6-32, justo por encima de la tapa de 3/4. Ver fotos de una imagen más clara de qué hacer.

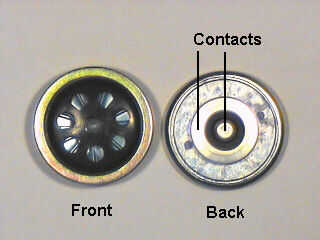

Pelado de los extremos de dos piezas de alambre de la campana, cada uno de aproximadamente 16 pulgadas de largo. La soldadura de los extremos de los cables a los dos terminales del cartucho de micrófono.

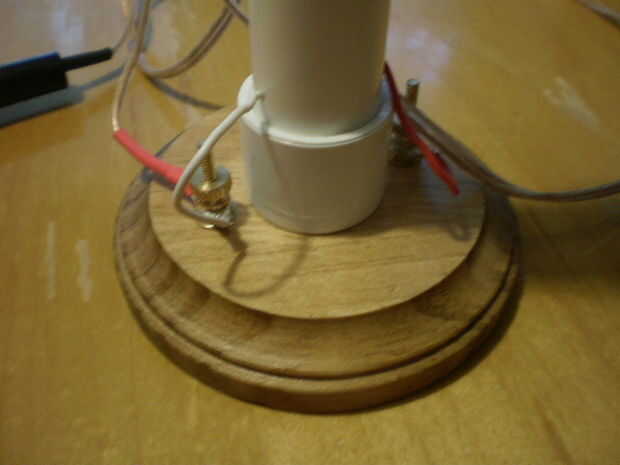

Usted necesitará un agujero de 3/4 de pulgada en el centro de la tapa del tubo "2 pulgadas". A continuación, dio un par de pequeños agujeros en el tapón de tubo de 3/4 de pulgada. Pase los cables de la cápsula de micrófono a través de los agujeros. Presione el enchufe a través de la tapa "2 pulgadas" y en el extremo abierto del codo 45 grados PVC. Asegúrese de pasar los alambres a través del codo. Temporalmente Quite el tubo de la base e inserte los cables. Trabajar cada alambre por los agujeros en la parte inferior del tubo, luego presione con firmeza el tubo en la base. Doble conector de anillo o de horquilla a los extremos de los cables y ajuste a los tornillos 6-32. Coloque las tuercas moleteadas de 6-32 y apriete.

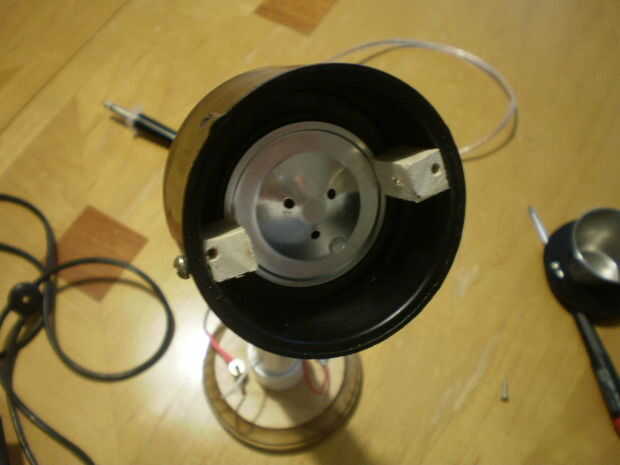

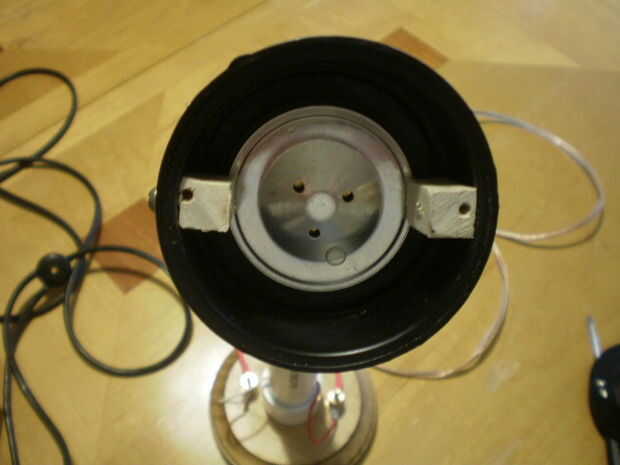

Corte dos pequeños bloques de varilla de 1/2 cuadrado de tilo. El tamaño exacto depende de la profundidad de la tapa "2 pulgadas" y el ancho de tu cartucho de mike. En cualquier caso, el bloque debe mantener el cartucho en su lugar y quedar al ras de la boca de la tapa. Perforar la tapa y sujete los bloques en su lugar con corta tornillos 4-40. (Ver fotos).

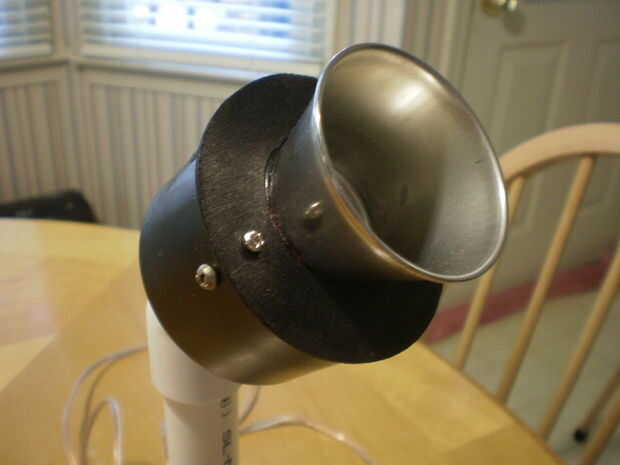

Orificio de 1 1/2 pulgada en el centro del disco de álamo de 3 pulgadas. Arena suave. Pintura o color del disco para que coincida con la tapa ABS (utilizar marcador permanente Sharpie para teñir la madera delgada negro). Perfore dos agujeros cerca de los bordes para sujetar el disco de los bloques de álamo--usar otro par de tornillos 4-40 para esto.

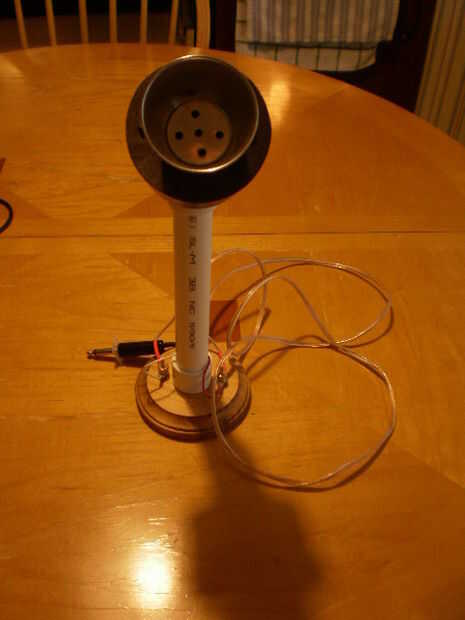

Perfore agujeros de 4 o 5 en la parte inferior de la taza del acero inoxidable. Utilice un taladro con una broca de 1/4 pulgada. Presentar los orificios lisos. Coloque el extremo estrecho de la taza dentro del agujero en el disco tan directamente como sea posible; péguelo con pegamento.
Pele los 4 extremos de un filamento de 4 pies de cable de altavoz. Separe los cables en uno de los cables de altavoz 4-5 pulgadas. Prensar conectores de anillo u horquilla, entonces fijar a los postes 6-32 en la base del transmisor. En el otro extremo del cable Conecte una clavija mono de 1/4 de pulgada (siga las instrucciones incluidas con el gato).

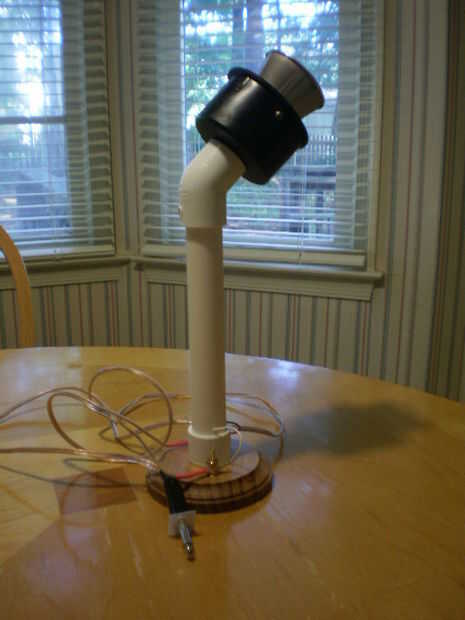

El transmisor está acabado.
