Paso 1: Kit y piezas
Kit:

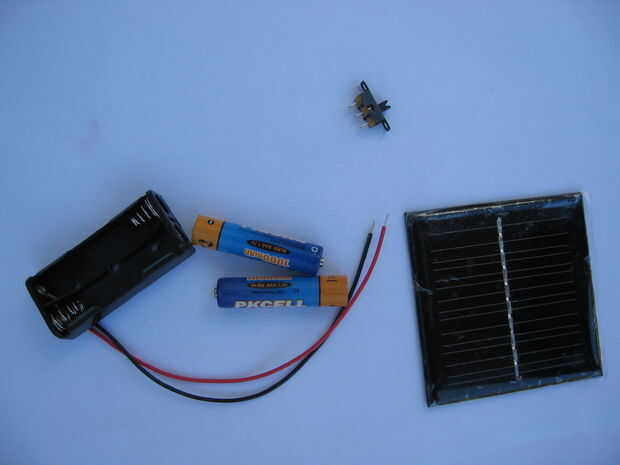

5 v 70 mA pannel Solar (alrededor de 60x60m m)
Soporte doble de la batería de tamaño AAA
2 pilas recargables de NiMH tamaño AAA (alrededor de 1000 mAh funciona bien)

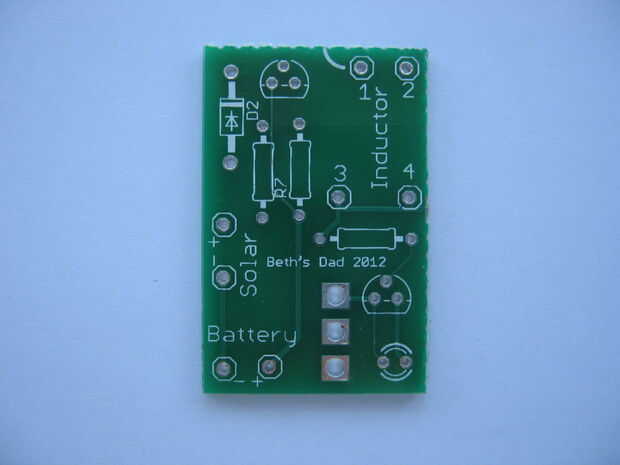

Tarjeta de circuitos (ver último paso archivos de Eagle)

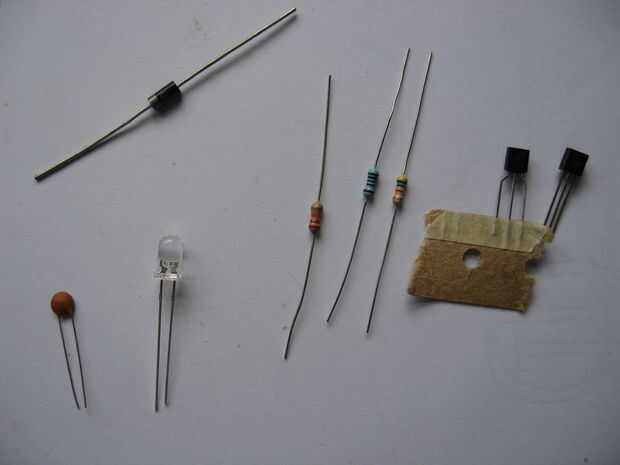

Propósito general 2N3906 PNP transistor (o equivalente)
2N3904 NPN de propósito general transistor (o equivalente)
Diodo de schottky de baja tensión 1N5817 (diodo de propósito general - por ejemplo, 1N914 - probablemente trabajaría)
Deslice el interruptor

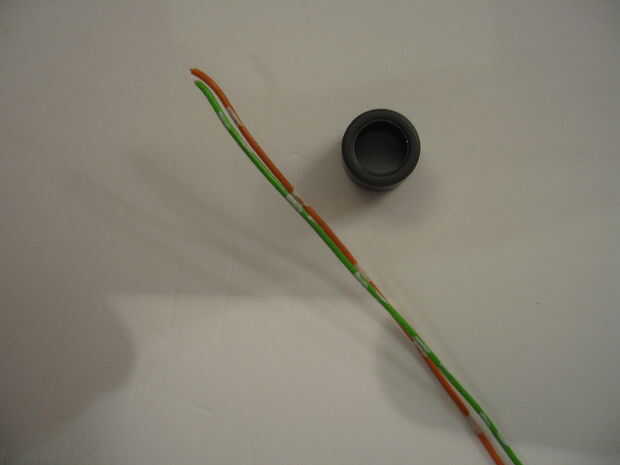

Grano/toroide de ferrita (barrido de una vieja lámpara fluorescente compacta si usted necesita sólo un poco)
LED (alto brillo - difunde muy bien pero sólo habíamos agua-claro así que rascarse con papel de lija)
Resistor de 22K *
4K 7 resistencia *
Resistencia de 1K
condensador de 1NF cerámica (algunas partes de este ' ible consulte a 2n2. Tampoco parece funcionar bien)
30 cm calibre 22 cables de cobre sólido (de un viejo teléfono o ethernet cable funciona bien)
Opcionales::
(Vacío) jam o pepinillo tarro a tu circuito (se asume que usted está usando esto).
Cosas brillantes (por ejemplo acrílicos joyas) para el fondo de la jarra (hace bastante)
Pinturas de vidrio (podría incluirse en el kit)
Pequeño doble almohadilla adhesiva (opcional pero útil)
Herramientas:
Cautín y soldadura
Cortadores
Taladro o punzón
Pistola de pegamento y pegamento calientes (epoxy estaría bien pero más lento). Yo uso pegamento caliente a baja temperatura con los niños.
Lima de metal
Una pequeña cinta para sujetar las cosas en su lugar
papel de lija de grado medio (poquito)
Manos tipo herramienta también es muy útil
* Estas resistencias pueden necesitar ajustar dependiendo el funcionamiento de la célula solar y LED.
La 4K 7 y 22 K hacer un divisor de voltaje que controla el nivel de luz que se enciende su LED. Aumentar o dejar de lado el K 22 para punto de interruptor más oscuro. Disminuir el encender cuando es más ligero. Pero tenga cuidado - dependiendo de su célula solar necesita una hacia abajo para hacer el interruptor PNP en completamente. Un trim-pot de 100K probablemente funcionaría bien si quiere controlar esto.
