Teclado sintetizador de bolsillo 555 (3 / 6 paso)

Paso 3: Plan de la Perf.

Como mencioné antes, esto por lo que podría ser un sintetizador divertido y portátil . Permite abordar el diseño del sintetizador para hacerlo tan fácil a juego como sea posible. El diseño me ha gustado lo mejor extraño se asemejó a la mascota de bueno al menos para mí lo hizo. (los potientiometers son los ojos y los botones de la boca). De todos modos! Os animo a apartarse de mi elección de diseño; sin embargo, como veremos en el video en el paso final, mi disposición es bastante jugable.

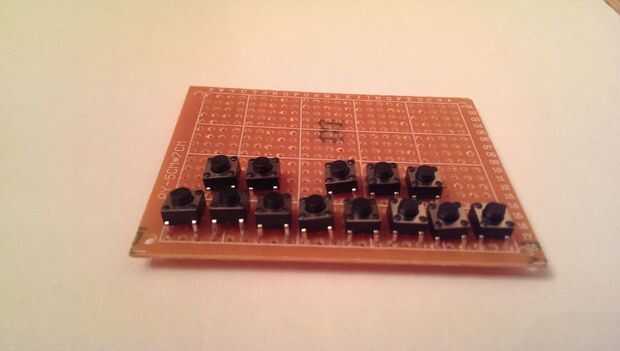

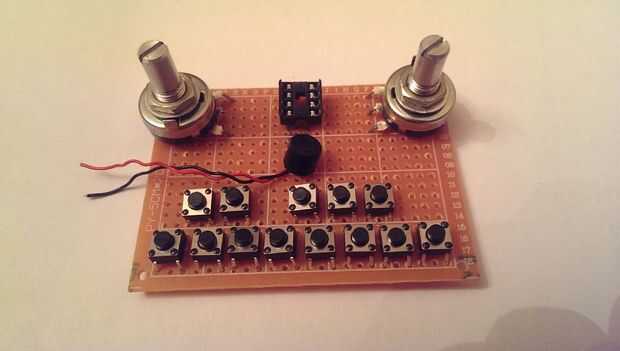

Las fotos que adjunto Mostrar mi proceso de pensamiento (que no es realmente complicado). Tenga en cuenta que solo puse los componentes mediante el perfboard, no he soldado los todavía. También, he dejado las resistencias y condensadores mientras planificación este paso ya que me imagino que los que tienen que poner todo.
