Teclado sintetizador de bolsillo 555 (1 / 6 paso)

Paso 1: Partes y piezas

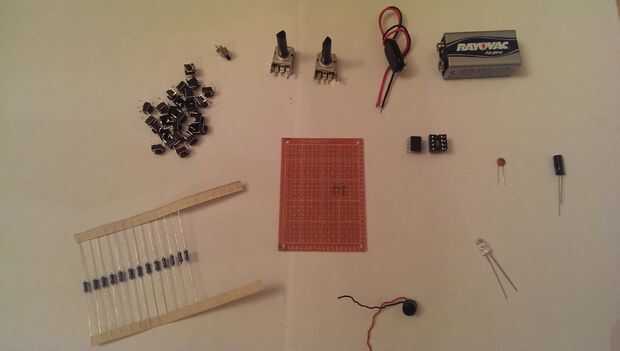

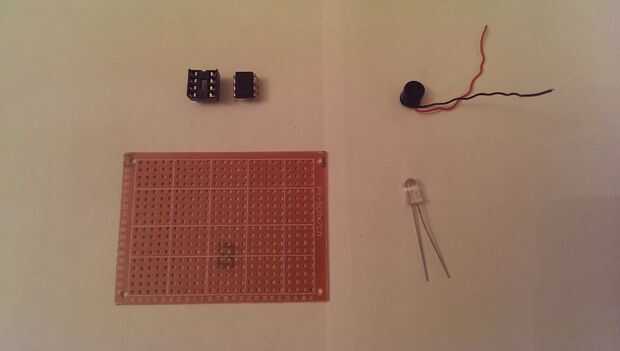

Lista de partes:

-Temporizador 555

-100 k potenciómetro (valores más altos son aceptables también)

-10 k potenciómetro (valores más bajos son más óptimos)

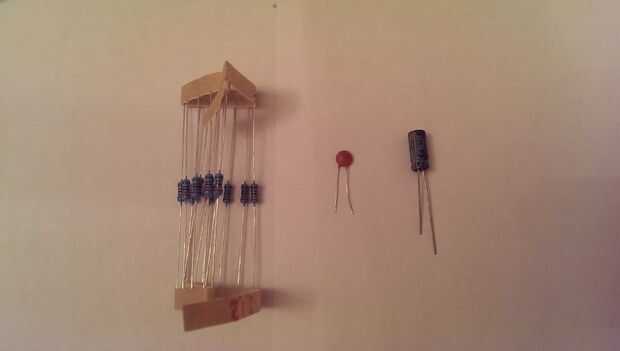

-resistencias de 2.2K 13 (realmente puede usar cualquier valor entre 1k y 5 k como son todos el mismo valor)

-resistencia de 4.7 1 k

resistencia de-1 330 ohmios (450 ohmios o mayores es más óptimo pero 330 ohmios obras)

-8 Ohm altavoz (o zumbador/piezo)

-interruptor de dos vías

-un LED

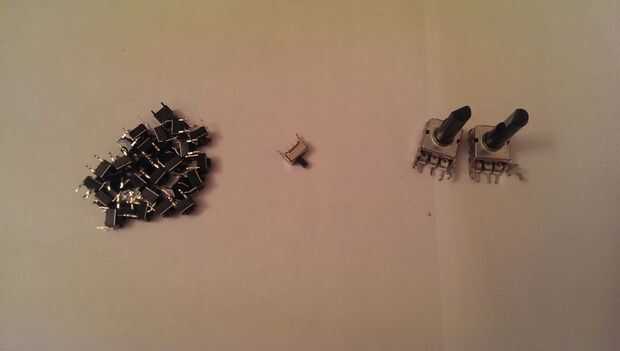

-13 botones táctiles

-condensador de 100nF

-condensador de 10uF

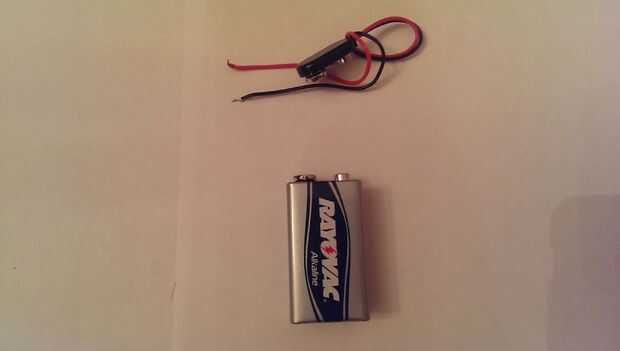

-Batería de 9v (con conector)

-perfboard (utilicé un 5cm por pieza de 7cm)

Lista de herramientas:

-Soldador (y resina de la soldadura)

-Pistola de pegamento caliente

-Opcional: Desoldador

Al reunir a las partes, tenga en cuenta que muchas de estas piezas no necesitan para ser más exactos. Valores de resistencia de la mayoría pueden ser unos pocos ohmios apagado. Lo mismo con los potenciómetros. Puede hacer este circuito con los potenciómetros solamente 50k o 10 k si tambien y funcionaría casi igual al que estoy describiendo en estas instrucciones.
