Paso 5: Impresión y montaje parte 2
Imprimir la parte externa de la tarjeta es igual a la porción interna de la impresión. Sin embargo, la Asamblea es diferente. Se refieren a las imágenes para más detalles. Dos partes importantes de esta etapa son el circuito impreso y el montaje delantero de la tarjeta.
Placa de circuito
Después de imprimir la parte externa de la tarjeta, use la pluma de escribiente de circuito para dibujar en las líneas donde debe ir el circuito. A continuación, utilice el pegamento para pegar el corte auto de pvc en la parte posterior de la porción externa de la tarjeta y luego pegue el pasador a través del frente del lado exterior donde los orificios se suponen que son para que los componentes electrónicos a montar. No tenía ningún resistores SMD o LED para este proyecto, razón por la cual necesitaba para perforar los agujeros. Para perforar estos agujeros, agarrar el pin con sus pinzas y encender el fuego y calentar la punta del perno durante unos segundos antes cuidadosamente lo que se pega a través de la tarjeta de papel y pvc por debajo. Una vez han perforado hacia fuera todos estos agujeros, inserte el LED desde la parte posterior para que el cátodo y el ánodo del LED sobresalen del lado donde dibujaras el circuito. Asegúrese de que los positivo y negativo son correctos. Entonces, pegamento el LED en lugar y recortar los alambres. Después de eso, frote un poco poco de la tinta eléctrico Conductor desnudo en el cátodo y el ánodo para que cubra el área de circuito escriba dibujado y las patas de los LED. Asegúrese de que la tinta conductiva no manchar a otros componentes eléctricos o podría cortocircuitar su proyecto.
Introduzca la resistencia por el lado del tablero de circuito dibujado y curva las piernas que mantiene en su lugar. Ahora toma el flujo y dibuje un poco sobre la resistencia a la limpieza de la soldadura Pegar. Utilice el soldador y soldadura de la resistencia al escriba circuito infundido papel. Una vez que los enfría, agregar a Escriba un poco más de circuito y comprobar un circuito completo usando un multímetro digital. Si el circuito es bueno, luego pegamento la resistencia en lugar, si no, entonces solucionar añadiendo más soldadura/más escriba/segunda verificación de todas las áreas de su circuito que se describen a continuación para asegurarse de que hay suficiente para pasar los electrones a través del circuito. Corte el exceso de alambre de la resistencia y coloque un pedazo de cinta adhesiva sobre los alambres afilados.

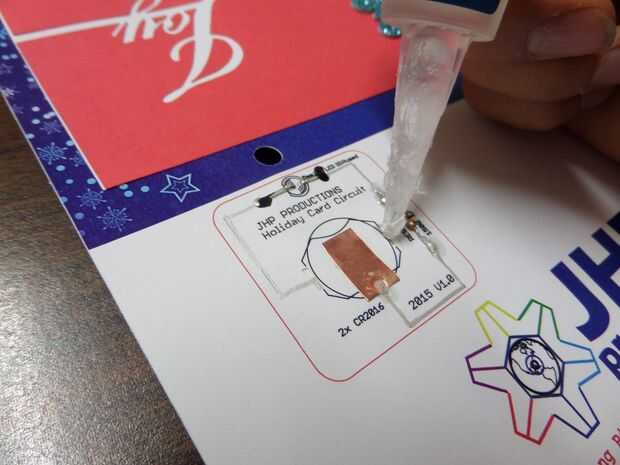

Luego, cortar un trozo de cinta de cobre y colocarlo en el lado negativo de la batería de celda de moneda debe ser colocado. Utilice su pluma de amanuense de circuito para agregar algunos tinta sobre el cobre y luego el pegamento sobre ella para evitar manchar. Comprobar con el multímetro digital para un circuito completo.

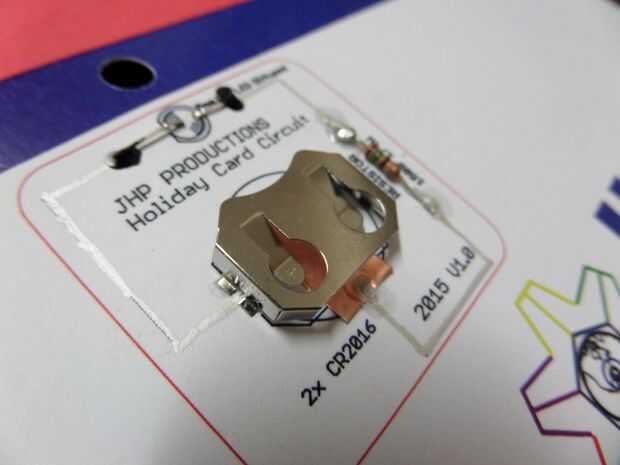

Entonces, para colocar el clip de la batería en el circuito, añada una gota de pegamento a los tres de las cuatro fichas (que se cortaron con la silueta), porque están expuestos a la tarjeta de pvc por debajo. La pestaña de la batería se asegura a la tarjeta de PVC. Asegúrese de que el pegamento se haya secado completamente y puede insertar las pilas y la tarjeta de prueba. He añadido un poco de desnudo conductivo a la cuarta pestaña para asegurarse de que la electricidad puede fluir a través.

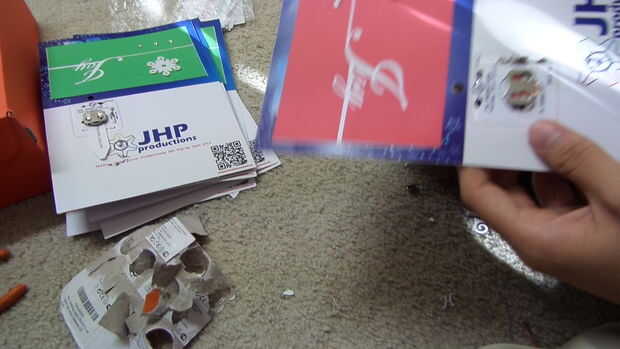

Inserte las pilas, asegúrese de que las obras de la tarjeta, retire las pilas e Inserte la lengüeta de la batería.
Montaje delantero de la tarjeta
Tomar el diseño de "Alegría" que cortan usando la silueta previamente y utilizar un palillo del pegamento para pegar al frente de la tarjeta. Es una tarea tediosa para pegar cada uno de los pedazos individuales de la palabra en la tarjeta asi que tengan paciencia.
Una vez que esté seco, pegue en el copo de nieve de espuma brillo y luego superglue los rhinestones en lugar. Ahora que terminaste con el montaje exterior de la tarjeta. Casi ahí!
