Paso 3: Diseño parte 2
Diseño que parte 2 se centra en el diseño de la parte "exterior superior e inferior externo" de la tarjeta.
Resumen: Este paso se centra en el diseño de la placa de circuito "imprimible" y el diseño delantero de la "Alegría" de la tarjeta.
En el paso anterior, se determinó hasta qué punto el LED fue compensado de la línea central. Ahora para la parte delantera de la tarjeta, asegúrese de que vas hacia el lado opuesto de la parte interna de la tarjeta. Si no utilizas el lado opuesto, su LED y diseño emergente será al revés unos de otros.
Primero encontré una frontera temática invierno Paint.NET utiliza escala hasta 5 "x 7" y eliminar la parte no de la imagen. Luego crea una nueva capa y había diseñado la "alegría" en la zona blanca dentro de la frontera. Hice esto usando una fuente de la disponible y luego dibujaron dos rectángulos a través para conseguir el efecto que ves.

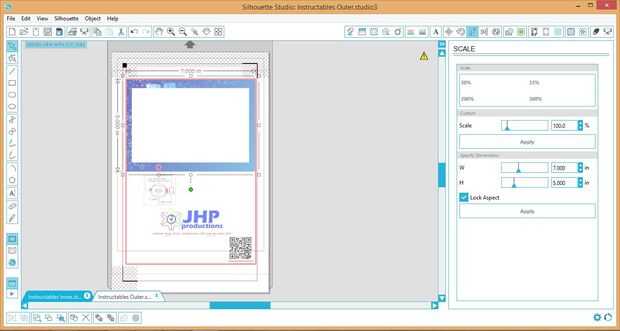

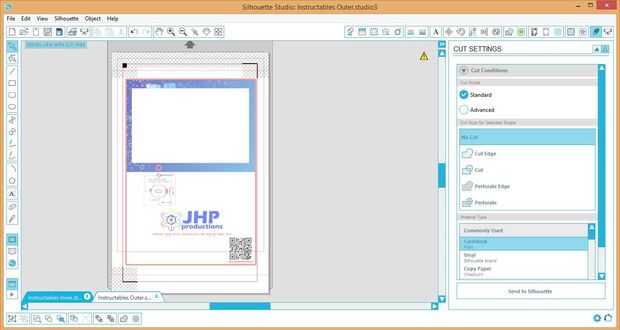

A continuación subí la capa frontera al estudio de la silueta como un .png y usando la 10 "x 7" corte frontera (diseñado en el paso anterior), coloca la frontera en la parte superior línea de corte.

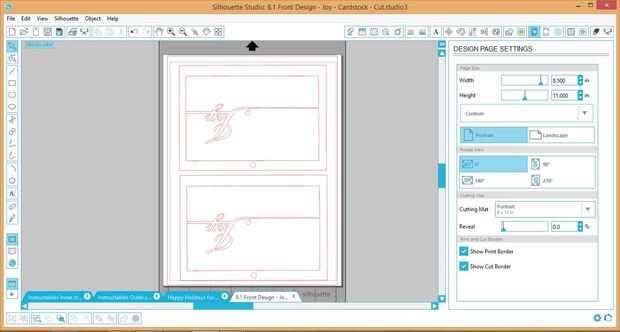

Tomar la capa de "alegría" y abrir un archivo separado de silueta y subir la imagen. Seleccione el ajuste de la imagen corte y corte la alegría. Coloqué dos "alegrías" en una sola página para ahorrar papel.

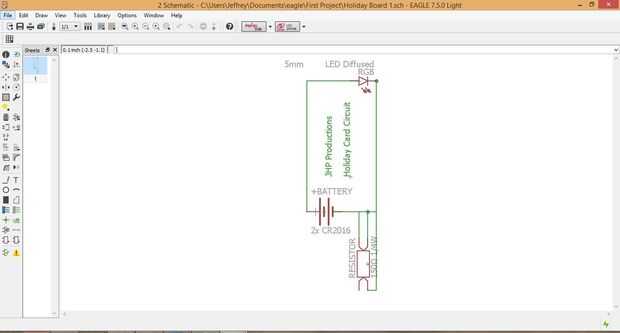

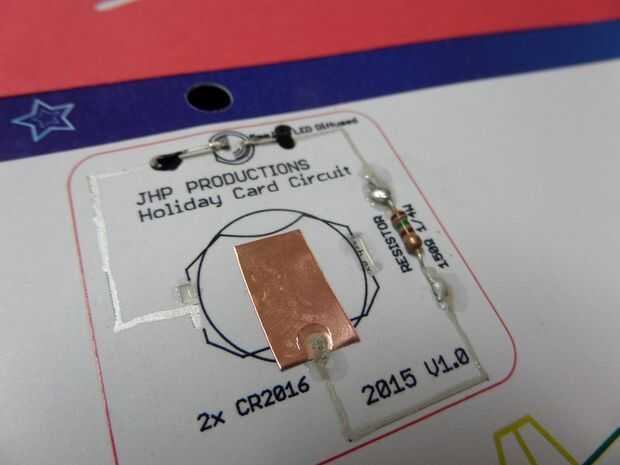

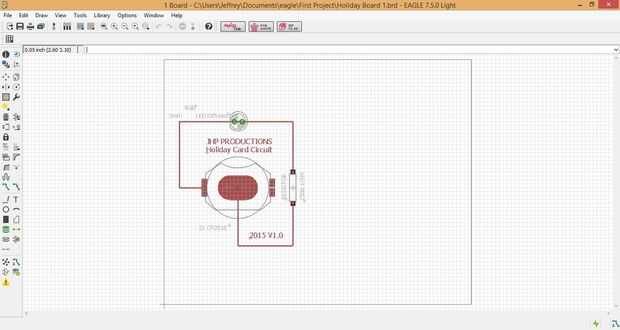

Después de eso, utilicé Eagle PCB para dibujar hacia fuera de los esquemas de la Junta y escalado para que quepa en el estudio de la silueta. Utilizar esta serie de tutoriales para aprender a hacer eso. Asegúrese de que colocar el LED en el lugar correcto con respecto a su diseño emergente. Usando la misma cantidad de compensación que tiene de la línea central, crear un círculo (para cortar) sobre el esquema de LED. El LED se asoman a través de este agujero.
Para el resistor, determiné el final que realmente no lo necesito. Pensé que sería una buena idea que ya estaba usando 2 moneda de x CR2016 (total de 6v en serie) baterías de la célula y no quería que el LED se queme... por si acaso. El LED fue menos brillante como resultado y aun sin ella, no quema el LED.

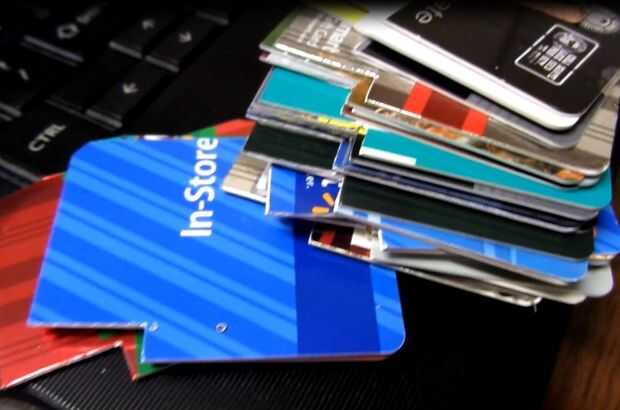

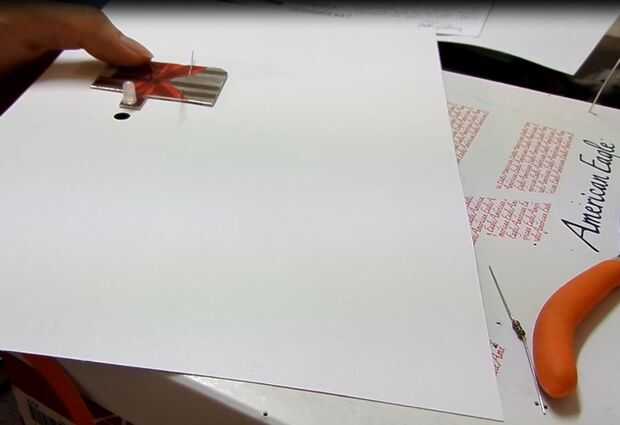

Para crear un fuerte respaldo para los componentes eléctricos, utilicé la mitad de una tarjeta de PVC estándar tamaño tarjeta de crédito y cortarlo para que proporcionaría una base sólida para el portapilas, resistencia y LED para ser montados.

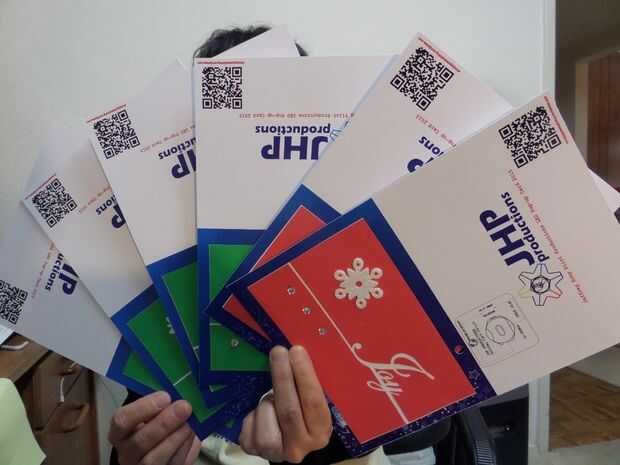

Luego, agregar mi propio logo y un código QR en mi blog y ponerlos en el estudio de la silueta en la parte inferior de la pieza externa de la tarjeta.
Se refieren a las imágenes para más detalles.
