Paso 2: esquemático

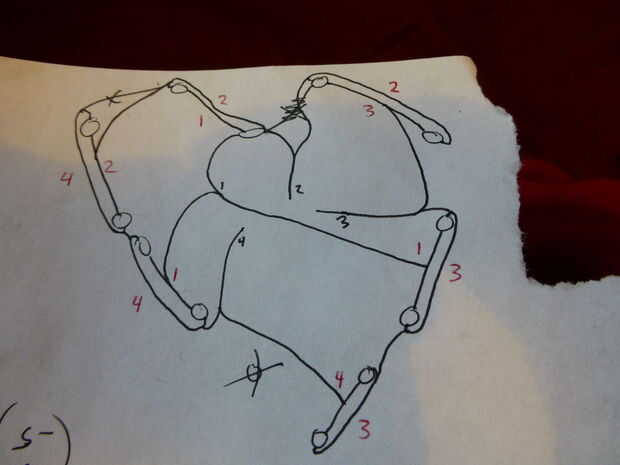

La última foto es una versión más fea (anteproyecto) del circuito que usé en el tablero. Es poco en la forma en que se supone que es. Se asume que los LEDs tienen su cátodo va a la izquierda (sentido antihorario).

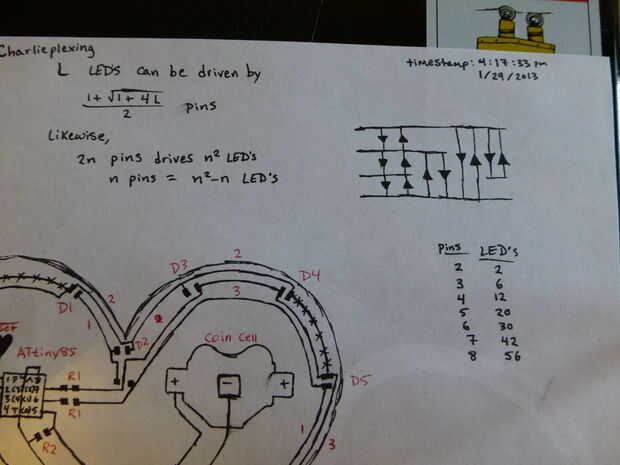

La primera foto es el esquema general completo del circuito tal y como hice la tarjeta. Puede ser un poco confuso en el primero entender donde van los cables ya están metidos en el borde de la tabla. Puede ser más fácil de entender primero la última foto antes de mirar esta versión limpia.
Si necesita ayuda para entender el circuito, no dude ponerse en contacto conmigo.
D1-12 son los LEDs con el cátodo (-) hacia izquierda (antihorario).
R1 son los resistores de 100 ohm
R2 es la resistencia de 10.000 ohmios
el titular de celda de moneda es ese fragmento a la derecha
S1 es el interruptor que salta sobre la línea de tierra.
lo ATtiny es en la parte superior izquierda
el de 1, 2, 3 y 4 en rojo alrededor de la foto corresponde al número de pin del portb del microcontrolador (B0 es el interruptor de la nota)
