Tarjeta de visita de matriz de punto (3 / 8 paso)

Paso 3: Soldar comienza!

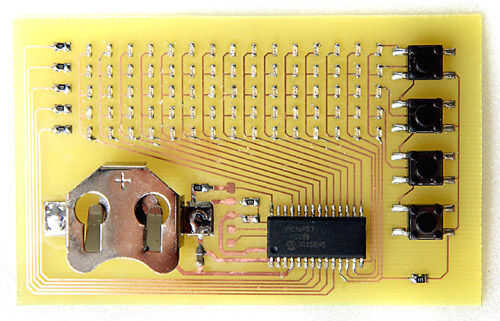

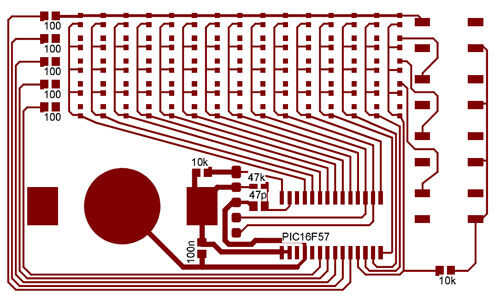

De la soldadura de los componentes en la placa, a partir de la primera más pequeña (ver fotos). Un par de pinzas es útil que aquí - poniendo una gota de soldadura en un cojín, y luego volver a fusión de lo mientras coloca las resistencias o condensadores con las pinzas, puedes perfectamente añadir estos pequeños componentes. No importa que forma alrededor de estos componentes van, pero lo hace para el PIC (que debe leer con la escritura la manera correcta para arriba como se muestra en estas fotos), y también hay que poner los LEDs alrededor de la manera correcta. Es más difícil contar con los LEDs que forma alrededor de ellos debe ir - la conexión superior debe ser el positivo (o "ánodo"). Se puede saber consultando la hoja de datos para el LED - uno de los dos conductores generalmente se marcará de alguna manera. Una más fácil manera es a veces probar uno de ellos uniendo un par de cables a un pequeño 1.5V batería y luego tocarse las puntas de los extremos de los LEDs - si es la manera correcta, usted debe ver un resplandor, pero si con un solo 1, 5V batería, va a ser extremadamente débil, por lo que tienes que observar cuidadosamente. Una vez más, un tutorial de soldadura no está dentro del alcance de este artículo - advierto que esto no es proyecto de un principiante, por lo que éste no haga su primer emprendimiento en montaje en superficie de soldadura! Nota que los LEDs se sueldan sólo inicialmente en su plomo de la parte inferior - usamos algunos cables más adelante para conectar su parte superior lleva.
