Paso 2: Lo que usted necesita
- Una batería CR2032 (tengo los de alrededor de 16 centavos en ebay cuando compré 100)
- Un sostenedor de batería CR2032 (usé parte 18-3780 de www.rapidonline.com. Este alrededor de 14 centavos en cantidades de 100 -, los costes son un tipo común de soporte que podrá encontrar en lugares como www.mouser.com, si estás en el otro lado del Atlántico me!)
- Un PIC16F57 (código de pedido 1556188 de www.farnell.com - estos cuestan 66 centavos cada uno en cantidades de 100 + - una vez más, se puede encontrar en www.mouser.com)
- Cuatro interruptores de montaje en superficie (parte 78-1130 de www.rapidonline.com en 20 centavos de dólar)
- Algunos varios resistores y condensadores en un paquete de montaje en superficie "0805" - necesita resistencias de 5 x 100 ohmios, 2x10k resistencias, 1x47k resistencia, condensador de 1x47p y 1x100n condensador - cualquiera de los proveedores mencionados anteriormente estas y cuestan casi nada!
- 75 x LEDS "0603" - tan brillantes como sea posible y tan barato como sea posible! Usé artículo 72-8742 en 6 centavos de rápido, pero una vez más, debe ser capaz de conseguir en otros proveedores. En cantidad, puede conseguirlos hasta alrededor de 3 centavos.
- Cinta adhesiva doble cara de espuma que es ligeramente más gruesa que la batería utiliza - mina fue de 4,5 mm de espesor)

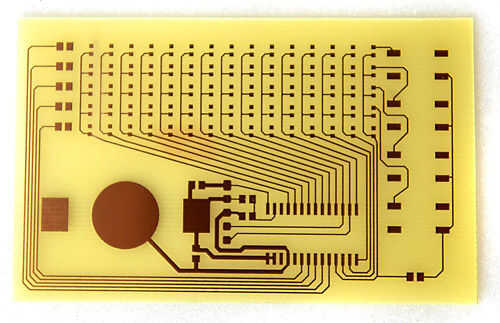

- Una placa de circuito impreso (PCB) para el proyecto - las instrucciones para producir su propio están fuera del alcance de este artículo, pero puede tener cierto éxito con la técnica de plancha o fotográfica (mi técnica preferida). Puede encontrar instrucciones para hacer tus propias placas de circuito impreso en otros lugares en instructables y otros sitios. La disposición del PWB se reproduce a continuación en un archivo PDF si quieres probar tú mismo.
Usted también necesitará un soldador (ademas de soldar), un cuchillo de corte, algunos spray adhesivo y una forma de la parte delantera de su tarjeta de impresión - puede utilizar un láser color o chorro de tinta. Imprimí en película de transparencia OHP. Usted también necesitará una manera de programar el microcontrolador PIC. Yo uso el PICKit2 que es la parte número 579-PG164120 de www.mouser.com y están disponibles en alrededor de $35. Una tira de pines de PCB de pulgadas 5x0.1 (como 22-0510 de rápido) puede empujar en el programador para actuar como una interfaz con la placa.
