Tarjeta de registro protector de Arduino DIY SD (2 / 10 paso)

Paso 2: El breakout Junta pins

Hay informes de que algunas de las unidades de estudio de LC son defectuosos
(bueno, whaddya esperar por $2?), así que lo primero que debe hacer es comprobar cortocircuitos.
Utilice la función de ohms de tu multímetro para asegurarse de que el MISO y
Pernos MOSI no son cortocircuito a tierra.

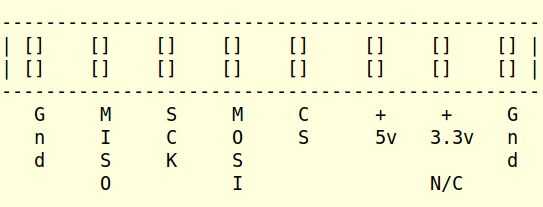

Son los pernos macho jefe abordo LC Studio
claramente marcados en el tablero (ver ilustraciones).

Cada pin en la fila superior se conecta a través de con el conector correspondiente
en la fila inferior, así que puede utilizar cualquier pin en cualquier columna dada de dos pines.

Estos tableros de arranque son bastante agradables, sobre todo en el precio.
Incluyen un 3.3v a bordo, así que podemos suministrar de la viruta de regulador + 5v
en los + 5v de entrada y dejar el + 3.3v entrada desconectada. Por desgracia,
+ 5v entradas no se redujo a + 3.3v, por lo que tendremos a disposición algunos
para nosotros mismos si no queremos dañar las tarjetas SD.
Más sobre este tema en el siguiente paso.
