Tarjeta de Navidad con videojuegos retro incorporado por menos de $10 (4 / 17 paso)

Paso 4: Soldar todos los componentes en la placa.

me gusta soldar en todo en un gran éxito. Entonces a partir de ahí podemos cortar las pistas necesarias y nuestro alambre de esmalte para formar un circuito completo de la soldadura. (que se tratarán en los siguientes dos pasos)

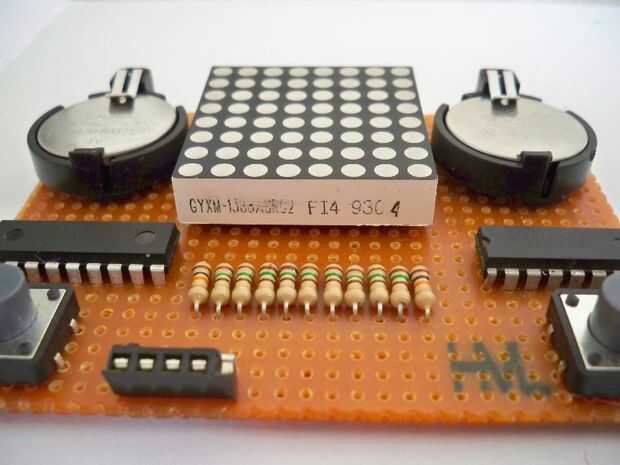

Pero por el momento, permite a la soldadura en los componentes. Echa un vistazo a la foto más abajo para la ubicación de cada componente. Un elemento a destacar es la matriz de LED 8 x 8. Se debe insertar la forma correcta de lo contrario no funcionará. Ver la tercera foto para un cierre.

También debe tener en cuenta que el microcontrolador y el IC 7442 montan tal que el pin 1 es la parte inferior izquierda.

Se pueden ver la parte superior (lado componentes) y el revés (lado soldaduras) del tablero.
