Tarjeta de Navidad con videojuegos retro incorporado por menos de $10 (1 / 17 paso)

Paso 1: Reunir las piezas necesarias.

Como se indicó en la introducción, existen esencialmente dos partes principales a este instructable.

1. construir el circuito electrónico
2. construcción de la tarjeta

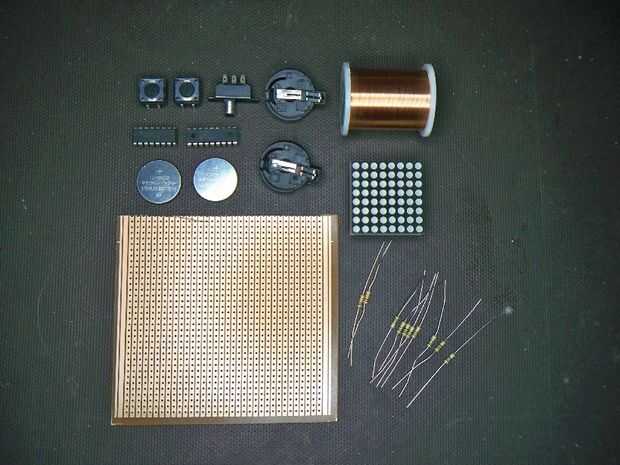

Aquí está lo que se necesita para el circuito electrónico:

-1 x microcontrolador de pic 16f648a
-1 x 7442 (1 de 10 decodificador IC)
-2 baterías de x cr2032
-2 soportes de batería x cr2032
-1 x 32 agujero 23 agujero pedazo de veroboard / tira Junta
-2 botones x
-1 x 8 x 8 pantalla de matriz de LED bicolor
-9 x 150 resistencias de ohm 1/4 watt
-resistencias 2 x 10 k ohmios 1/4 watt
-longitud de cable (el cable muy fino con una capa de esmalte para el aislamiento) de esmalte
-menor longitud de cable de un solo núcleo

- Soldador
-Soldadura
-bisturí (o cuchillo)
-soldadura de la mecha (opcional pero útil si comete un error de soldado)
-Flujo (opcional pero ayuda con soldadura)

-Programador de microcontroladores pic

Aquí está lo que se necesita para la tarjeta:

-papel (todo tipo de colores para hacerlo más interesante)
-fina cartulina
-grueso corrugado cartón (el cartón que son procedente de cajas de embalaje)
-pegamento stick
-doble cara cinta
-cinta adhesiva
-bisturí (o cuchillo)
-tijeras
-que nunca mas te ocurra para hacer una bonita tarjeta mira

Consejos prácticos:

- Hacer una visita a la tienda virtual de electrónica seguro donde usted puede comprar un lote de 10 pantallas de matriz de Led para alrededor $8,60 esto hace que ellos c 86!

-ebay es un gran lugar para comprar componentes electrónicos. Asegúrese de que usted hace una búsqueda en todo el mundo ya que los gastos de envío es normalmente bastante barato para componentes ligeros.

-Corred a microchip.com y muestra hasta su tienda online. Entonces usted puede comprar las piezas directamente de ellos. Por ejemplo aquí en España me costaria $10 para un microcontrolador 16f648a. Pero si compro los de microchip son unos $1.

-También puede solicitar muestras gratuitas de microchip. Creo que usted puede conseguir sobre 6 muestras gratis al mes. Esto ha sido muy útil para mí en experimentar con diferentes chips.
