Paso 9: Poniéndolo todo junto!
Tenemos nuestra caja.
Tenemos nuestro código.
Tenemos nuestro circuito y soldar las piezas.
Es hora de poner todo junto.

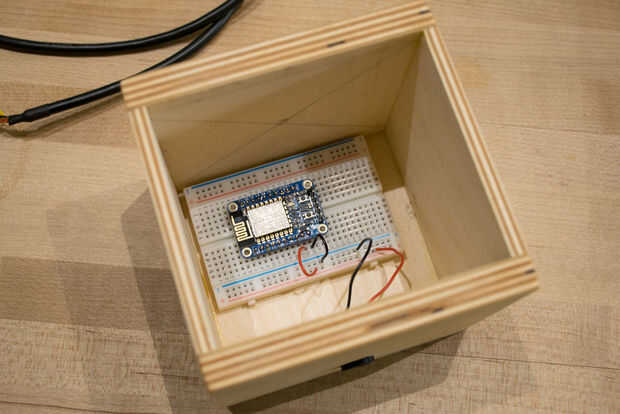

1. Inserte su tarjeta en el interior de la caja. Estos breadboards tienen una película en la parte inferior. Si usted pela esto, revela una capa adhesiva que se puede utilizar para sujetar firmemente la placa al piso de la caja.

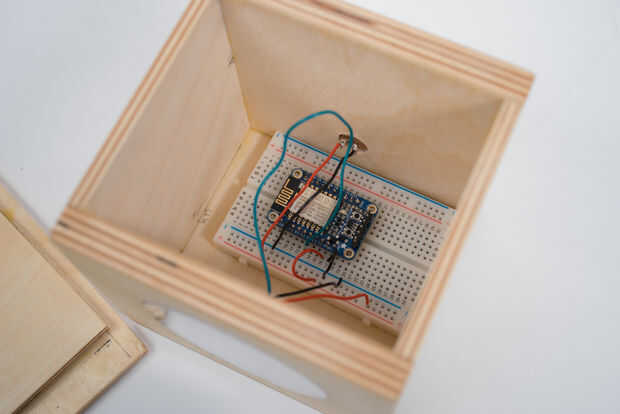

2. Inserte la Junta de ESP8266 HUZZAH en la protoboard. Conectar Vbat y GND de la placa a los rieles de corriente y tierra de la placa.

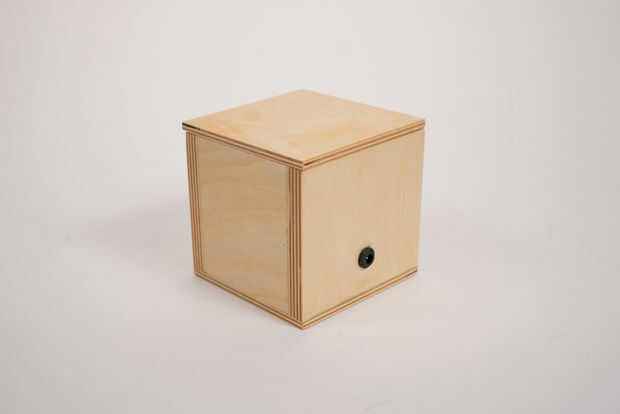

3. Introduzca a su conector de barril por cable en el orificio del panel posterior que ha perforado anteriormente si no lo has hecho ya. Coloque los cables de corriente y tierra en los rieles de corriente y tierra de la placa como lo hizo antes.

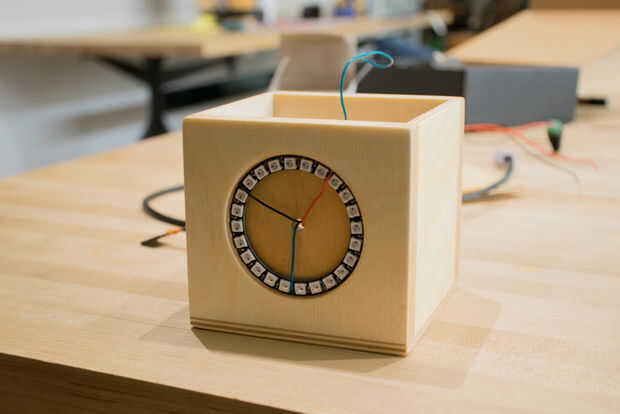

4. Inserte el cable anillo de NeoPixel en la depresión hecha con el pedacito de Forstner-como. Pase los cables por el agujero central. Introducir energía y cables de tierra en rieles como antes. Inserte el cable entrada en sus polos a la entrada deseada.
Importante: La orientación del anillo es importante. Usted tendrá que determinar lo que es el 0 (primer) LED para iluminar y orientar en consecuencia el anillo. Para mí, fue justo al lado de mi cable de entrada el LED 0.
5. opcional: ahora puede insertar su círculo de acrílico transparente sobre el anillo de NeoPixel. En mi caso, como vio antes, también corté un círculo de vinilo para añadir la difusión de la luz.

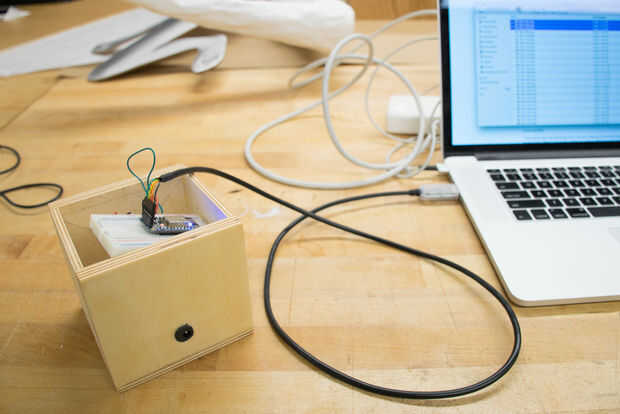

6. subir tu código a través del cable FTDI.
Importante: En el Digital Out código de ejemplo que se modificar este ejemplo, tenemos que incluir la biblioteca de NeoPixel. Además, usted necesitará ingresar su nombre de red WiFi, clave WiFi SSID, nombre de usuario de Adafruit IO y IO de Adafruit en las localizaciones apropiadas.

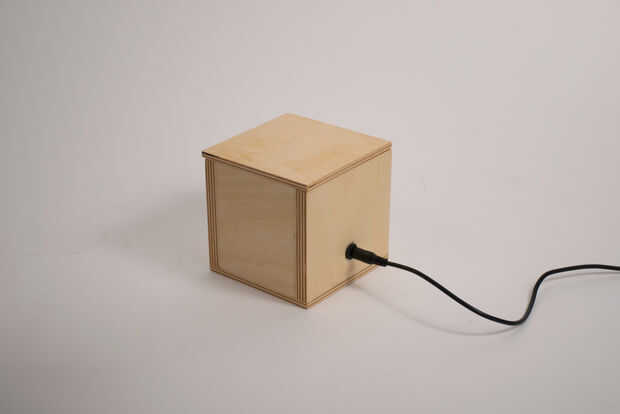

7. enchufe en la caja.
