Paso 2: Crear el código G
Que el CNC haga lo que deseas, debes aprender a hablar su idioma. Lengua materna de la CNC se llama G-code, y aprendéis a amar este idioma, porque, oye, no tiene otra opción. Para traducir mis instrucciones en este lenguaje (para mi objeto 3D), usé un programa llamado FreeMill. Como su nombre indica, es gratuito, como en, "cha-ching", que naturalmente implica que es el mejor software disponible en el mercado actual. (HAR.)
Cuando empieces a FreeMill, primero se necesita abrir el archivo que contiene tu diseño. FreeMill entonces le llevará a través de una serie de pasos para crear el código g.

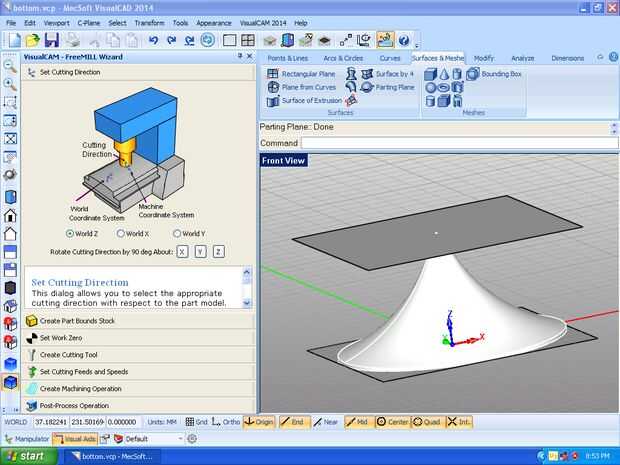

Establecer el sentido de corte: en primer lugar, usted necesitará decirle al programa que la dirección es hacia arriba, para asegurarse de que usted y su CNC están en la misma página. Puede utilizar los botones girar para ello (hacer punto encima de la dirección Z).

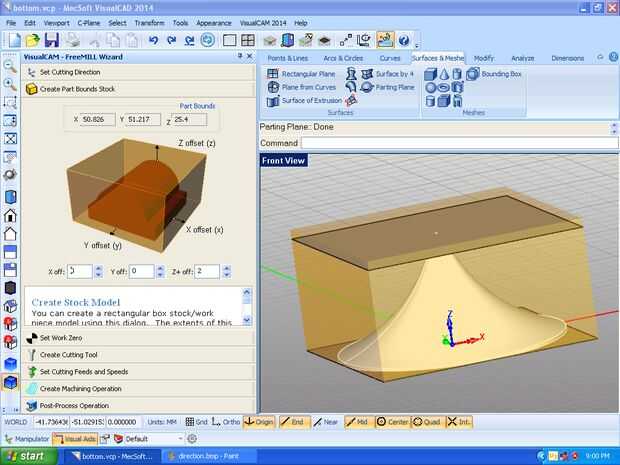

Crear valores de límites de parte: Este paso le permite definir cuán grande será el pedazo de o usted podrá cortar de madera. Que vas a hacer esto mediante el ajuste de x, y, valores z para crear una "caja" alrededor de su objeto que vas a cortar. Este cuadro representa el campo o ' de madera se cortarán de. Sólo asegúrese de que el objeto entero está dentro de esta "caja". A veces, es una buena idea para aumentar su número "Z + Off" por una pequeña cantidad; Esto plantea todo el sistema, a los ojos de la CNC y asegura que atraviesa todo el camino.

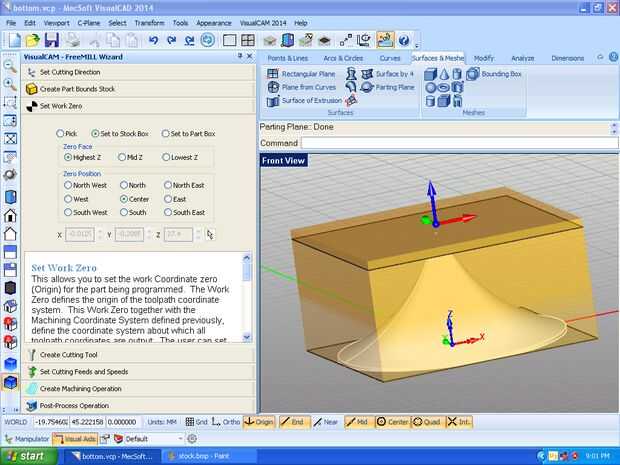

Establecer trabajo cero: a continuación, deberá decidir donde el lugar "0,0,0"--o "Inicio de corte aquí" punto--será. Ya que este es un top, recomiendo usar la Z más alto en el centro de la parte.

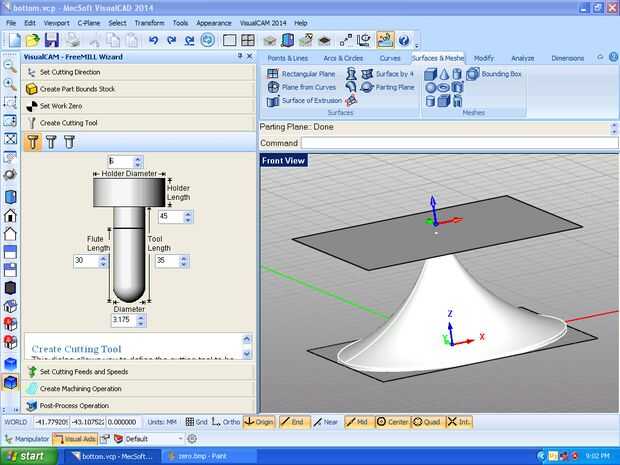

Herramienta de corte de crear: Porque su programa es más inteligente que tú, automáticamente tendrá el tamaño de la herramienta de corte en cuenta. La razón por la que usted posee y no posee, sin embargo, proviene del hecho de que sólo usted sabe cuánto es realmente la herramienta de corte. Ingrese la información de tamaño en este paso, sabio maestro de CNC.

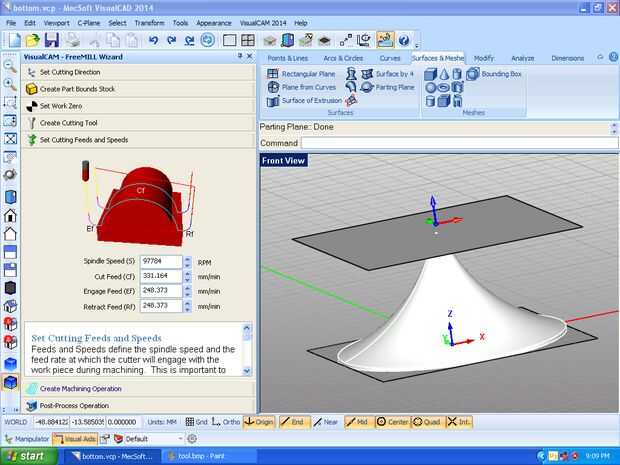

Configurar velocidades y alimentaciones de corte: En este paso, le dirá el programa de rapidez para ejecutar su CNC. Estos valores dependen del material que se utiliza y cuánto su CNC le gusta ese material. Averiguar estos números tendrá algunas pruebas.

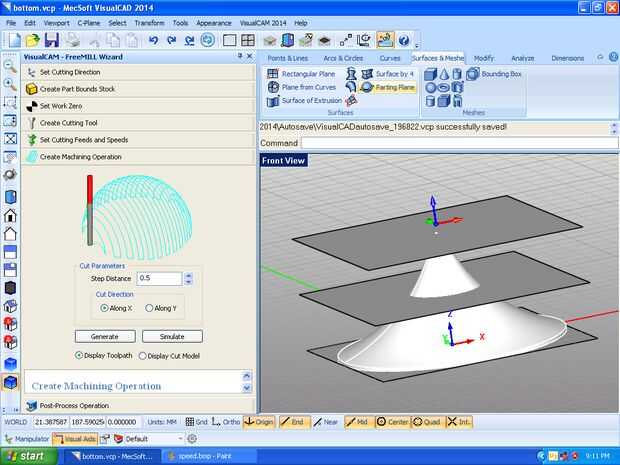

Crear la operación de mecanizado: En esta pestaña, se indicar al programa que corte su parte y cuánto de un compromiso que cada una de las pasadas de corte que desee. FreeMill trabaja haciendo su CNC seguir la superficie de la pieza hacia adelante y hacia atrás. Si el CNC (como el mío) no le gusta cortar una parte entera a la vez, puede utilizar planos de despedida a engatusar por decir el programa para solo cortar la pieza hasta un cierto punto. Para ello, seleccione "partida del avión" en el menú superficie, seleccione la parte y elegir dónde colocar el plano. A continuación, crear un archivo diferente para cada profundidad de corte.

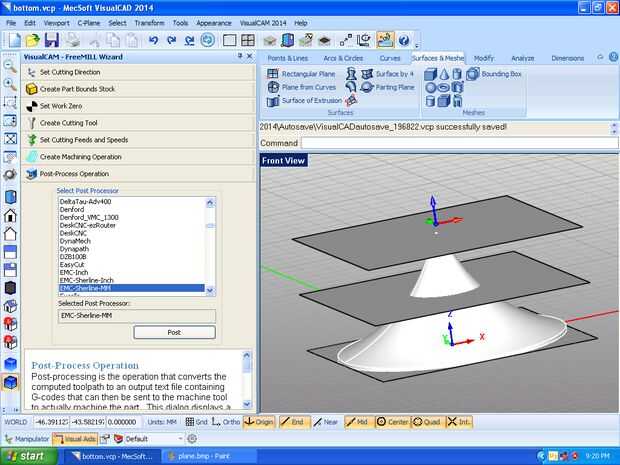

Post proceso de operaciones: para este paso final, eligió el CNC de la lista (o uno cerca de ella) y pulsa enviar. Saldrá un archivo de texto que contiene el código de g, y entonces regocijarán.
