Tanque con video controlado por app inventor android y bluetooth (4 / 7 paso)

Paso 4: Bluetooth, para comunicar movimientos del vehículo

Para poder comandar el vehículo oruga, el cual cuenta con un dispositivo arduino para administrar los datos y tomar acciones (sobre el puente H) se necesita de un elemento capaz de recibir datos y comunicarse de forma sencilla con arduino, siempre teniendo presente el abaratar costos dentro de la implementación.

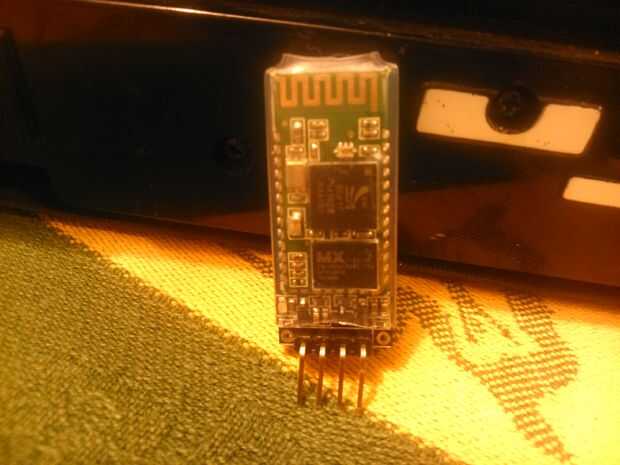

Para esto es se decide utilizar el modulo bluetooth JY-MCU, tambien de dx.com

Recomendación,

Si quieren su vehículo sea mas personalizado cambien le el nombre al modulo bluetooth y la clave, de otra forma no es algo de vida o muerte. Ustedes deciden!

Una de las cosas importantes que no se deben olvidar, es Advertisement emparejar el el modulo bluetooth al dispositivo android que van a utilizar para controlar el vehículo. Si no le cambian el nombre ni la clave al modulo la clave es "0000" o "1234", ahí deben probar ustedes.

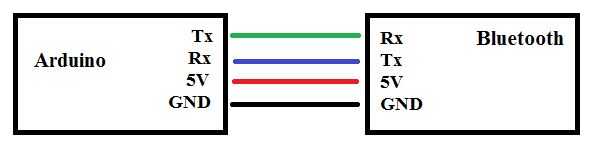

La conexión se muestra arriba, recuerden conectar de forma cruzada los terminales del arduino y del modulo dicen Rx y Tx, la alimentación va directa entre GND y los 5V, pecado mayores complicaciones.
