Tamaño de amplificador de guitarra de bolsillo (2 / 6 paso)

Paso 2: esquemas

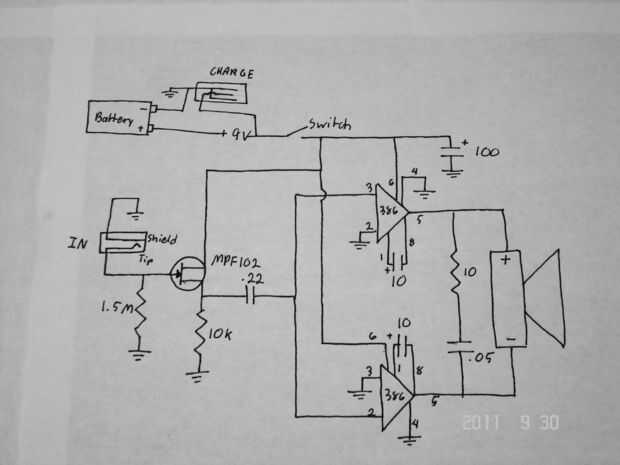

El primer esquema es el mismo amplificador. Este esquema se ha modificado de lo que era en runoffgroove.com para permitir un interruptor y el conector de carga. El esquema original se puede encontrar en la página web runoffgroove.com.

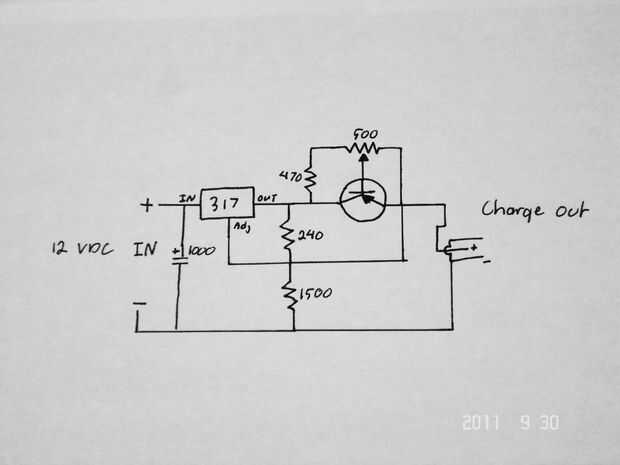

El segundo esquema es el del cargador. El transistor en el manual de reparacion del cargador es el BC327 o equivalente.
