Táctil capacitiva humor/Ambilight (3 / 8 paso)

Paso 3: Táctil capacitiva - código y pruebas

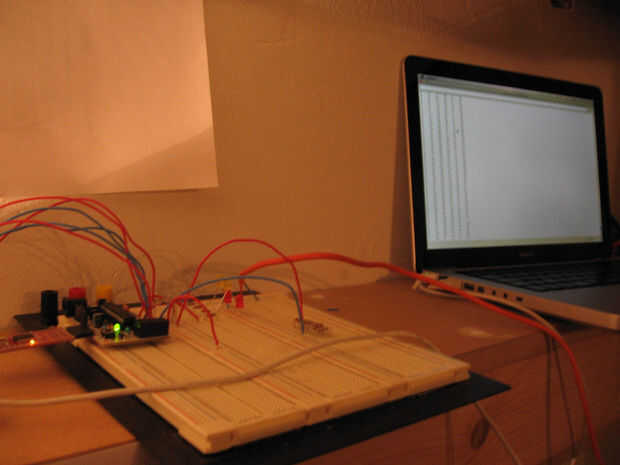

El siguiente código fuente se puede utilizar en el Arduino para la depuración, compruebe los valores con el monitor serie del arduino. Se generan seis valores. La primera es una medida del rendimiento del sistema. La segunda a la sexta son los valores detectados en cada pin. Los valores se eleva cuando acercando el dedo. Si no, busque malas conexiones e interferencias. Pueden cambiar los valores de resistencia para determinar la sensibilidad. Mediante la implementación de una estructura if-then que es activada por un cierto umbral lógico, se puede hacer un interruptor. Esto se utilizará en el código de arduino final.

Obtener más información, se sugiere leer: http://www.arduino.cc/playground/Main/CapSense

---Código de depuración Arduino CapTouch---
#include

void setup() {}
CapSense cs_2_3 = CapSense(2,4);        10 M resistencia entre pines 2 y 4, pin 4 pin sensor, agregar alambre, papel de aluminio
CapSense cs_2_4 = CapSense(2,7);        10 M resistencia entre pines 2 y 7, pin 7 pin sensor, agregar alambre, papel de aluminio
CapSense cs_2_5 = CapSense(2,8);        10 M resistencia entre pines 2 & 8, pin 8 pin sensor, agregar alambre, papel de aluminio
CapSense cs_2_6 = CapSense(2,12);        10 M resistencia entre pines 2 & 12, pin 12 pin del sensor, agregar alambre, papel de aluminio
CapSense cs_2_7 = CapSense(2,13);        10 M resistencia entre pines 2 y 13, pin 13 pin sensor, agregar alambre, papel de aluminio

void setup()

{
Serial.Begin(9600);
}

void loop()
{
tiempo Inicio = millis();
largo total1 = cs_2_3.capSense(30);
total2 largo = cs_2_4.capSense(30);
total3 largo = cs_2_5.capSense(30);
total4 largo = cs_2_6.capSense(30);
total5 largo = cs_2_7.capSense(30);

Serial.Print(Millis() - start);        verificar rendimiento en milisegundos
Serial.Print("\t");                    carácter de tabulación para depurar Windows espacio

Serial.Print(total1);                  imprimir salida sensor 1
Serial.Print("\t");
Serial.Print(total2);                  imprimir salida de sensor 2
Serial.Print("\t");
Serial.Print(total3);                imprimir salida de sensor 3
Serial.Print("\t");
Serial.Print(total4);                imprimir salida de sensor 4
Serial.Print("\t");
Serial.println(total5);                imprimir salida sensor 5

Delay(10);                             retardo arbitrario limitar datos al puerto serie
}
---FIN---
