Táctil capacitiva humor/Ambilight (2 / 8 paso)

Paso 2: Táctil capacitiva - conceptos básicos y circuitos

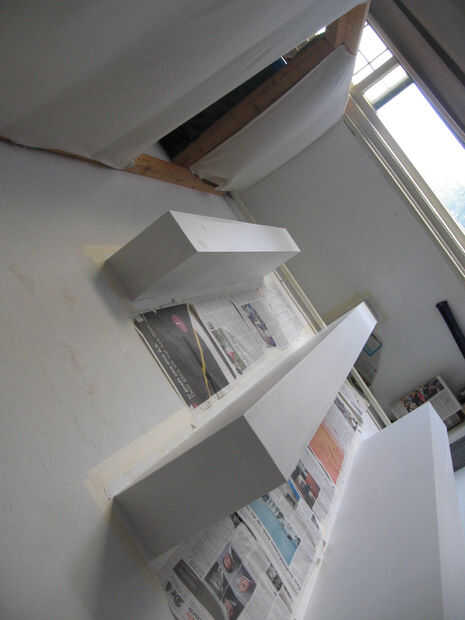

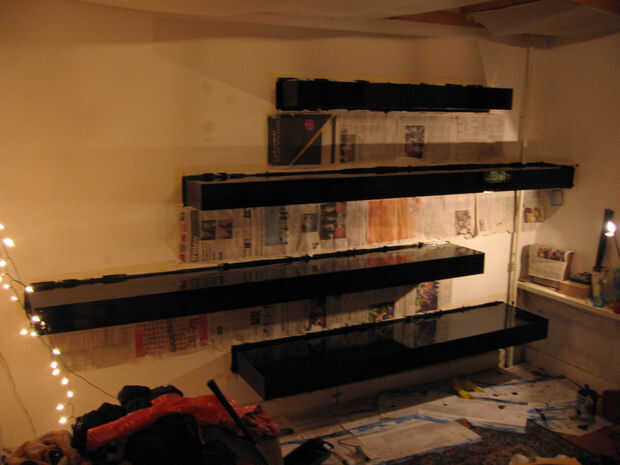

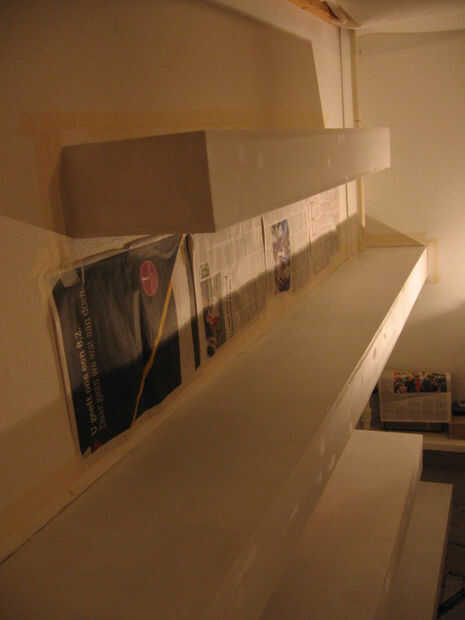

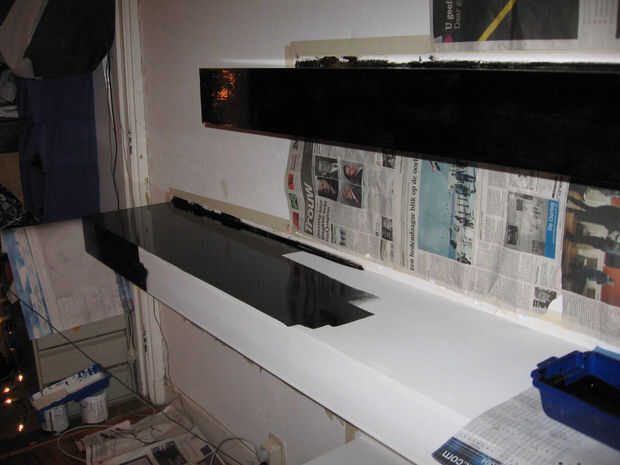

Ya que pintaba mi bookshelfs, tuve la opurtunidad para 'actualizarlos' así. Quería controlar el moodlight mediante tacto invisible. Al principio, mi plan era usar un IC dedicado para esto (como el Atmel QT240). Pero entonces me topé con una página explicando que el Arduino puede emular un sensor capacitivo por software.

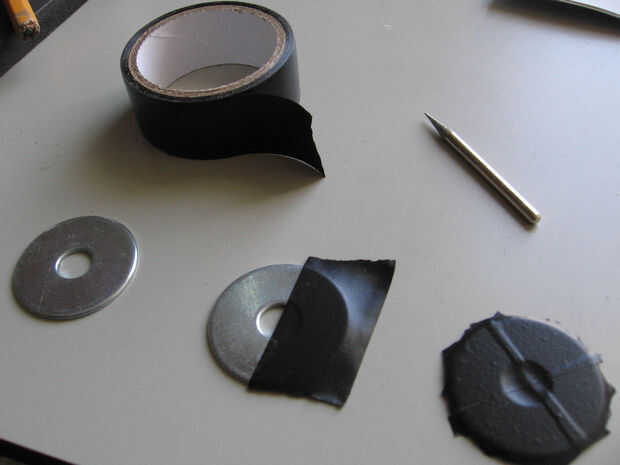

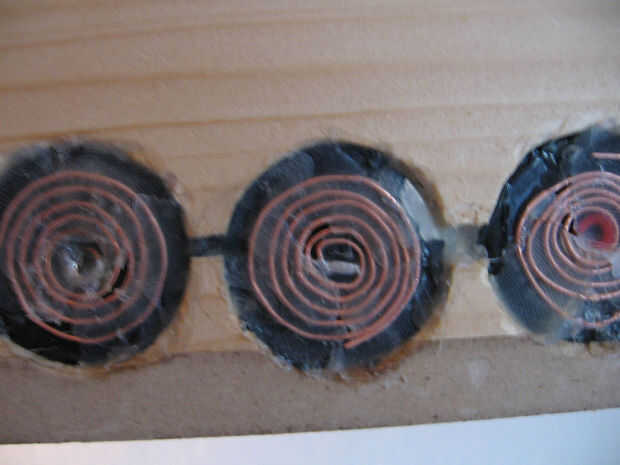

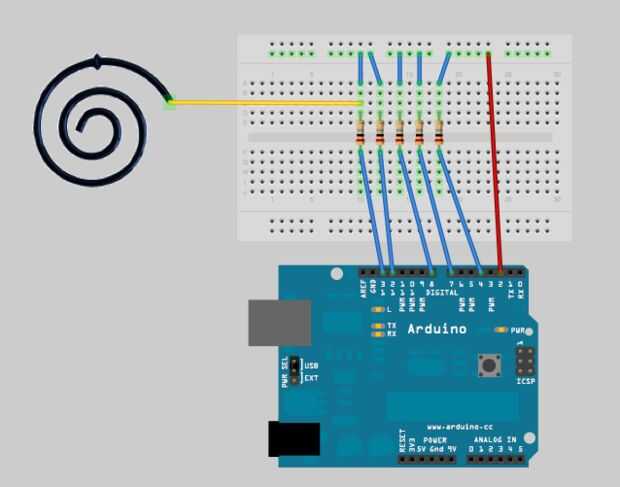

El circuito electrónico se puede encontrar en la imagen, el sensor es un cable de cobre espiral (sólo se muestra para la simplicidad). Sensibilidad es controlada por las resistencias encontradas antes de cada pin. Puede van de 1 MegaOhm (tacto absoluto) a 40 MegaOhm (12-24 pulgadas lejos) dependiendo si es absoluta o es necesario toque cerca (terminé usando resistencias de 2M Ohm). Experimento con los valores hasta que el sensor se comporta como deseado. Es una buena idea instalar cierta superficie conductora (separados por una delgada pieza no conductoras) conectado a tierra de los circuitos en la parte posterior de cada espiral. De esta manera los sensores será más estables y menos influenciado por el ruido.

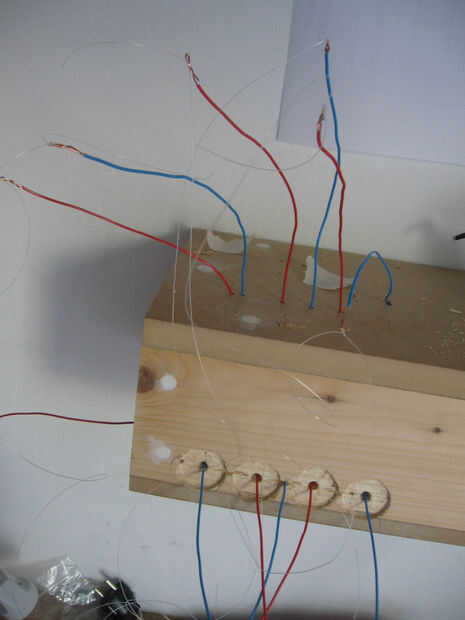

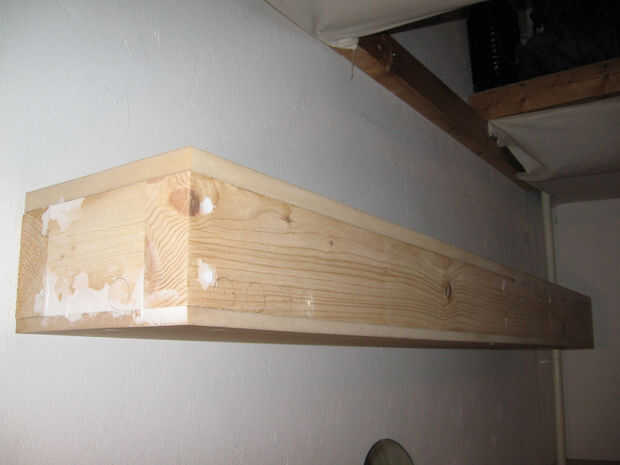

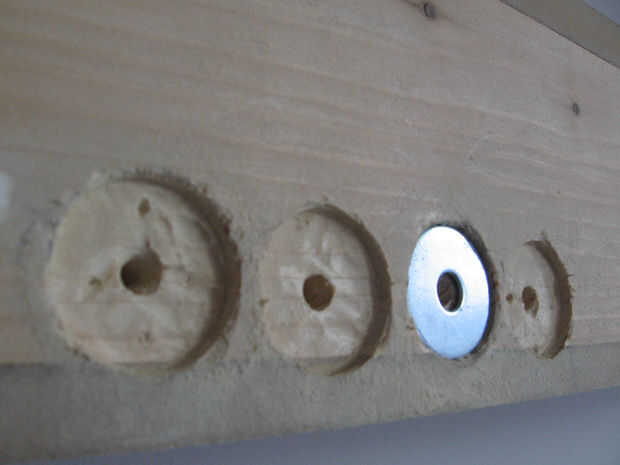

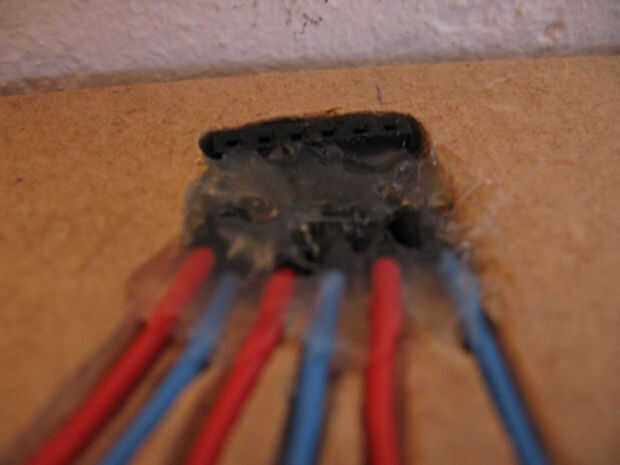

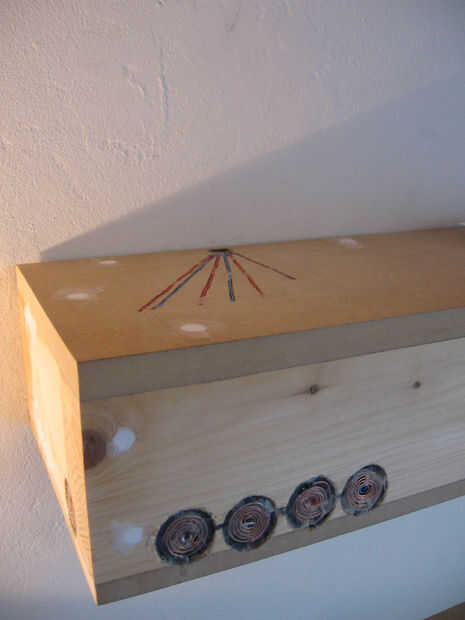

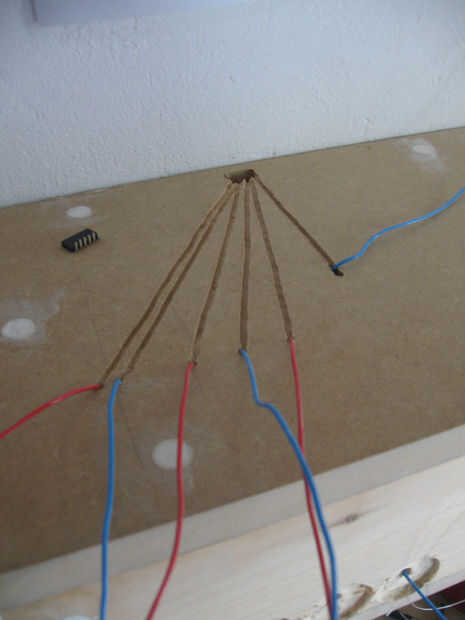

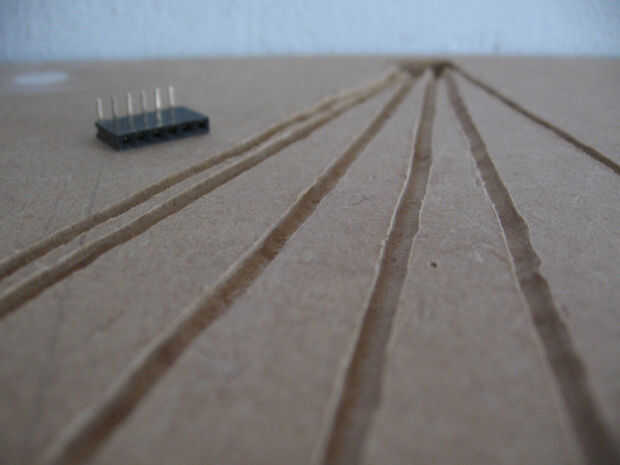

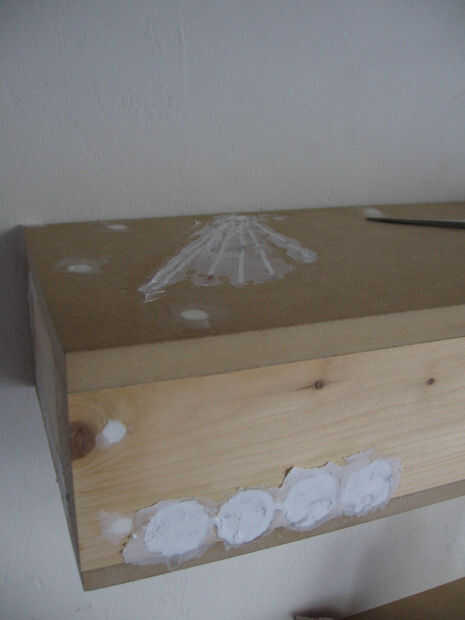

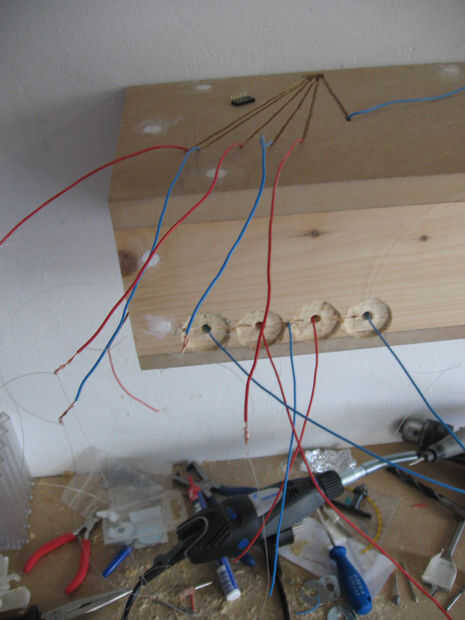

Algunas fotos más sobre la instalación de los sensores en una estantería. Un enchufe está instalado así como para facilitar la conexión con el circuito más adelante. Relleno se utiliza para ocultar todo, y después de están listos para ser pintados.
