Paso 6: Subunidades fuente de alimentación aislada

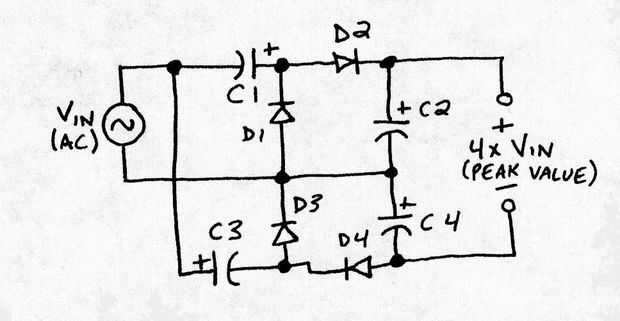

Vamos a empezar con el quadrupler voltaje. Es el circuito en la primera foto, con todos los diodos y condensadores. Mirar D1 y C1. Imagina que la fuente de CA es en este momento la polaridad correcta para cargar C1 con D1. Ahora, C1 está totalmente cargada. La polaridad de los interruptores de alimentación de AC. Ahora, cargos de C2 a través de D2, para doble tensión de pico de la fuente de CA, porque C2 no es ser acusado sólo por la AC de la fuente, se está cargando por la CA fuente en serie con la C1 ya cargada. Así que doble de voltaje de la fuente CA es ahora a través de C2. El mismo principio funciona en C3 y C4, C4 consigue encargado de doble voltaje de suministro de CA así, y puesto que están en serie, el circuito salidas 4 veces el AC de voltaje. Puede utilizar este circuito después de un puente en h impulsado por una onda cuadrada si usted necesita un convertidor dc-dc simple, pero recuerda: la salida y la entrada no pueden compartir una conexión a tierra! (En mi caso no hay ninguna conexión de tierra en la entrada ya que es solo un transformador.) Esta descripción no hace caso de caída de tensión directa de los diodos. En realidad cada diodo quema 0.7V más o menos el voltaje de salida total.
Ahora vamos a discutir referencias de voltaje. En la segunda foto, los dos primeros esquemas son referencias de voltaje de diodo básico. Diodos de la gota una tensión aproximadamente constante (0.65V +-0. 05V la mayoría del tiempo), por lo que se puede utilizar para regular la tension. La referencia de izquierda salidas sobre 2V por encima del suelo, la salidas de 2V por debajo de lo que la tensión de alimentación es.
Si necesita regular la tension, hay algunos circuitos simples aquí a utilizar. Probablemente lo más fácil es el Diodo zener en serie paso regulador, uno en la parte inferior izquierda. Salidas de voltaje de lo que el Diodo zener está, menos 0.65V.
Mi circuito favorito regulador lineal es el regulador de voltaje activo discreto, en la parte inferior derecha. R1 tiende a volverse Q1, por lo que la tensión de salida se eleva hasta la base de Q3 es lo suficientemente alta para encender el par darlington (Q2 y Q3 que es) y estos a chupan el sesgo base de Q1. Resumen: este circuito hace que el voltaje en R3 es de 1.2V todo el tiempo, y usted puede ajustar los valores de R2 y R3 para cambiar el voltaje de salida. R1 debe proporcionar suficiente base diagonal para mantener el normal funcionamiento de corriente que fluye, pero de lo contrario debe ser tan grande como sea posible. Vout = ((R2 + R3) / R3) * 1.2V
Como siempre las ecuaciones y las tensiones mencionadas son reglas generales solamente y pasar por alto un montón de variables menores en aras de la brevedad.
