Paso 1: Sistema Resumen
Ya que este dispositivo debe ser conectado a los seres humanos, la seguridad es de suma importancia. Por esta razón, la electrónica que está conectada con el ser humano está galvánicamente de las líneas de alimentación y los datos de entrada de la computadora. Además de aislamiento eléctrico, se utilizan tres sistemas redundantes de limitación actuales para asegurarse de que la corriente a través de los restos humanos restringidos a un nivel seguro incluso en caso de fallas múltiples en el sistema.

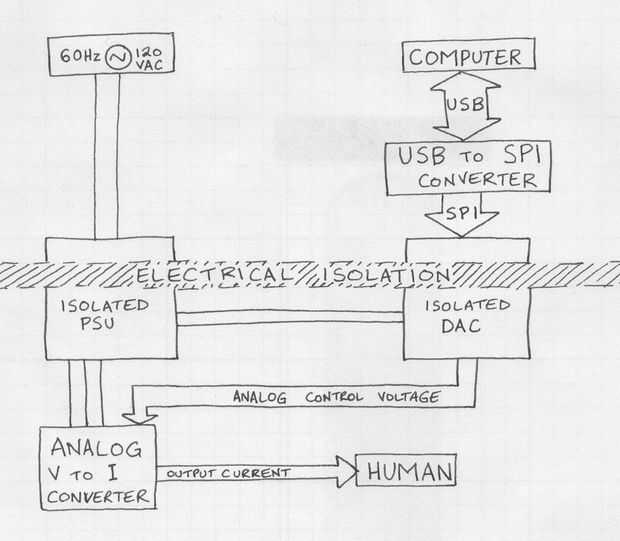

Como se puede ver en el diagrama de bloques anterior, origina la señal de control para el dispositivo en una computadora que está conectada a un convertidor de USB a SPI. El convertidor envía una señal SPI a un DAC aislada, que convierte la señal en un voltaje analógico. Este voltaje analógico va a un voltaje al convertidor de corriente, que suministra una corriente regulada a la humana. La fuente de alimentación alimenta todos los circuitos detrás de la barrera de aislamiento. Echemos un vistazo a cada subsistema con más detalle, de la espalda humana.
