Tablero del controlador CNC (Multi eje) (4 / 5 paso)

Paso 4: hacer!!!!!!

Well....almost. Ahora fije los motores según el diagrama de fabrica... y el que he adjuntado (página anterior). Conectar las bobinas en cierta manera, y si se colocan mal el motor no funciona.
El motor se conecta en este orden (de izquierda, mirando de frente)
Top = bobina común
A, B, A, B
O
A, B, A-, B-

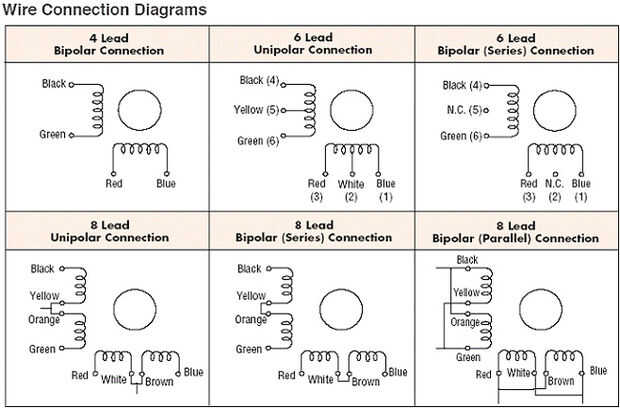

El A y A - son la misma bobina y mismo con el B y B-. Puedes mirar el diagrama de motores unipolares que he publicado (ignore los colores), pero el fabricante debe decirte cual cable es cual.

Si desea probar it...look en Tom instructable... su procedimiento de prueba es increíble!
Espero que pude ayudarle a hacer su increíble controlador CNC (y ojala, CNC) buena suerte!
