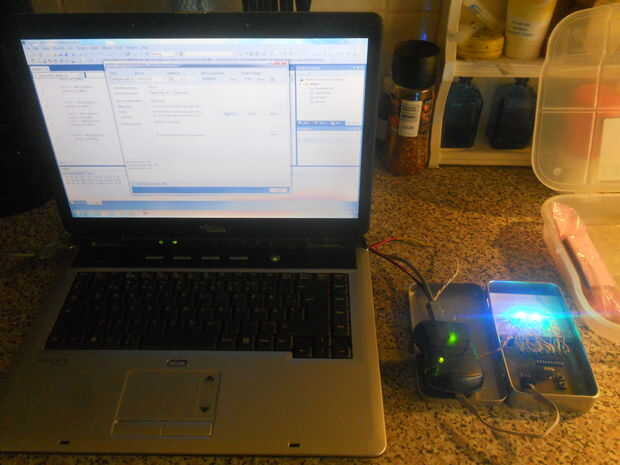

Paso 4: Probar la Junta si funciona. Y!
Descargue este programa y lo instalamos. El programa es el stufio ATMEL AVR, este programa le permite escribir a la ATtinys memoria flash y así la programación.
El programa es totalmente gratuito. Descargar e instalar. El programa también permite la simulación de la Junta si no tienes la Junta.
Revise las imágenes del programa tal como explico el simple uso del programa para empezar.
Cuadro 1: Nuevo proyecto de prensa desde el lado izquierdo de la pantalla y la pantalla aparecerá, después de Pulse la primera opción de la lista y dar un nombre a tu proyecto.

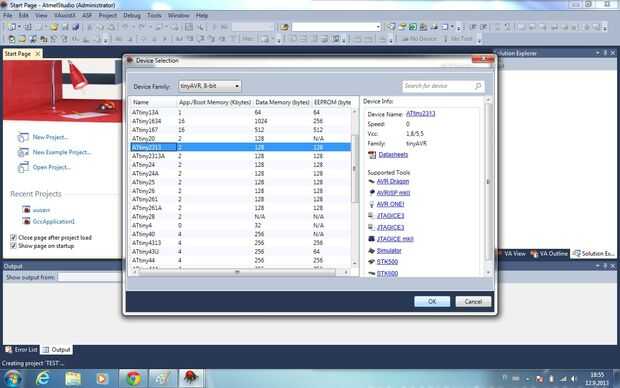

Figura 2: Pantalla siguiente aparecerá. Esto es donde seleccionas qué tipo de IC es usted programación. Seleccione ATtiny2313 de la lista y pulse Aceptar.
Cuadro 3: Todo lo borrar de la pantalla y pegar mi código a la pantalla y presione F7 para crear el proyecto.
*************************************************************************************************************************************
#include < avr/io.h > //define estos o no funcionará. Google para obtener más información
#define F_CPU 1000000UL
#include < util/delay.h >
int main() //start del bucle principal
{
DDRB = 0b11111111; definir portB
{while(1)}
PORTB = 0b01111111; definir el puerto que se utiliza en este caso 0 significa en y 1 significa apagado porque el circuito es controlar la tierra.
_delay_ms(500); tiempo antes de que termine el proceso en milisegundos
PORTB = 0b10111111;
_delay_ms(500);
PORTB = 0b11011111;
_delay_ms(500);
PORTB = 0b11101111;
_delay_ms(500);
PORTB = 0b11110111;
_delay_ms(500);
PORTB = 0b11111011;
_delay_ms(500);
PORTB = 0b11111101;
_delay_ms(500);
PORTB = 0b11111110;
_delay_ms(500);
PORTB = 0b11111101;
_delay_ms(500);
PORTB = 0b11111011;
_delay_ms(500);
PORTB = 0b11110111;
_delay_ms(500);
PORTB = 0b11101111;
_delay_ms(500);
PORTB = 0b11011111;
_delay_ms(500);
PORTB = 0b10111111;
_delay_ms(500);
}
}
*********************************************************************************************************************************************

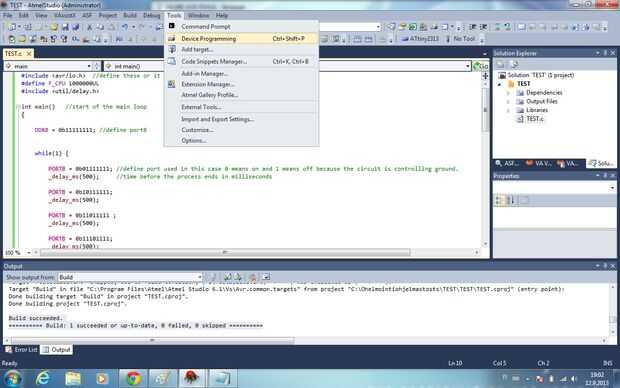

Cuadro 4: Pulsa herramientas y luego pulse programar dispositivo (o presione Ctrl + Mayús + P)

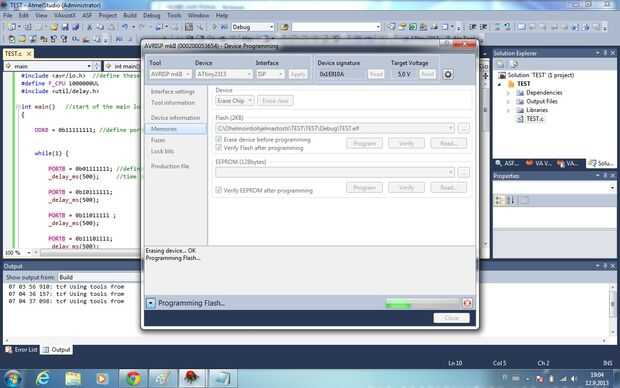

Figura 5: pantalla aparecerá. Definir el dispositivo de programación y el chip y pulse aplicarán. Luego presione recuerdos y encontrar su programa de prueba para la Junta. Usted puede utilizar el programa .hex o .elf de archivo y prensa esto tomará algunos segundos y si todo lo pasado derecho debe trabajan. Conectar 8 leds a la placa cátodo hacia la viruta del IC y tienes una luz de Knight Rider. Para aquellos demasiado jóvenes para entender mira aquí y sorpréndase.
