Tablero de programación simple ATtiny2313 (1 / 5 paso)

Paso 1: El tablero sí mismo

Como dije antes, la Junta está diseñada con lógica de pastillas y luego fue importado a diseño de cojines. Estos programas pueden utilizarse gratuitamente en modo demo y construye pequeños como este sólo necesitamos. No me va a dar una conferencia acerca de cómo utilizar el programa (incluso no sé aún la mitad de él después de usarlo durante unos años para pequeñas estructuras como esta) el programa se puede encontrar aquí .

If no te apetece la idea de aprender a utilizar el programa puede hacer esto a un tablero de pan fácilmente. En lugar de los componentes SMD utilizar componentes regulares.

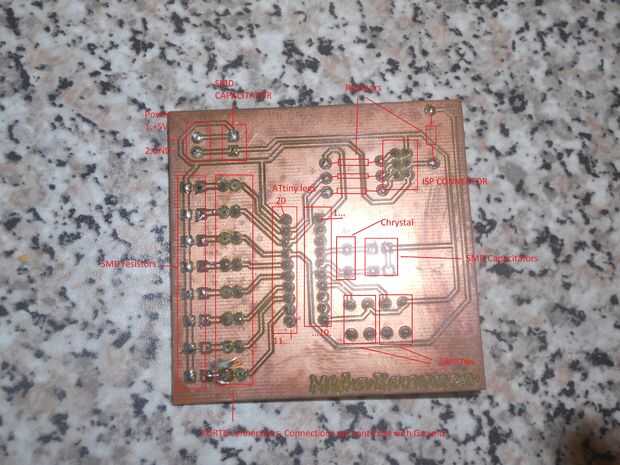

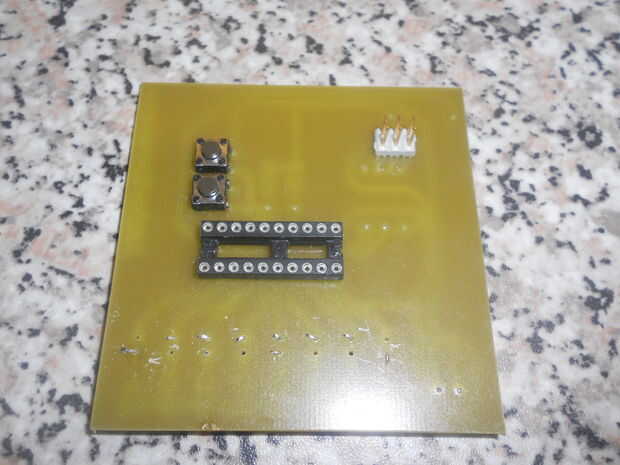

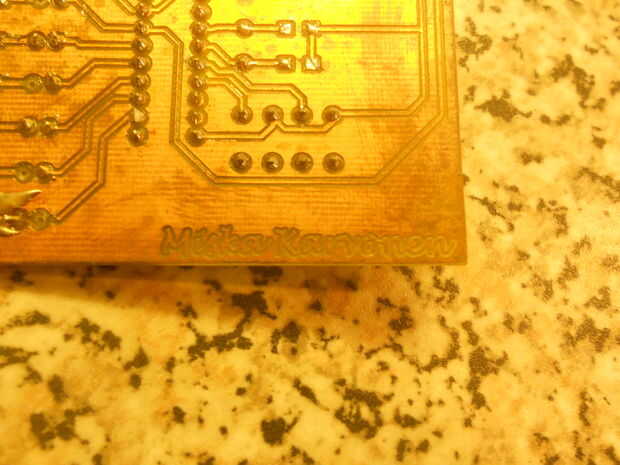

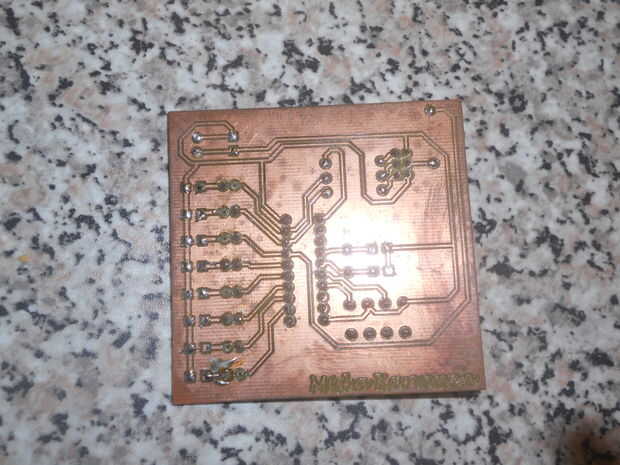

Como se puede ver las fotos se toman de mi tablero viejo (el nuevo parece idéntico) y es bastante paliza. Tomé los viejos componentes de esta junta que necesitaba uno nuevo. Pero puede usar la imagen para mirar los componentes que va donde seguir los cables de cobre.

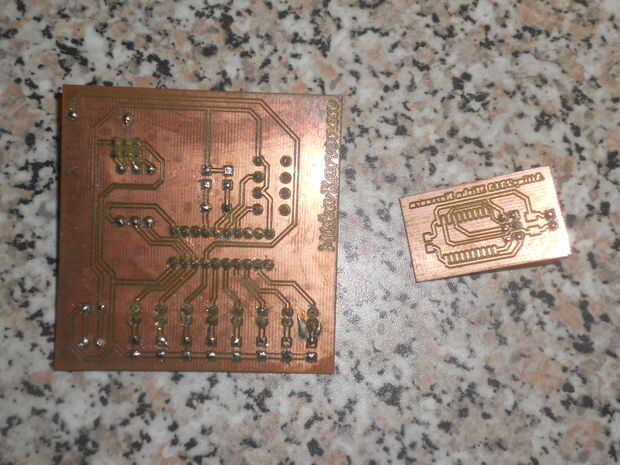

En la última foto hay la Junta vieja y una tabla de programación no probada para ATtiny2313 SMD con el mismo programa que la Junta vieja
