Tablero de mandos de la bici (6 / 9 paso)

Paso 6: Construcción de caja de la batería

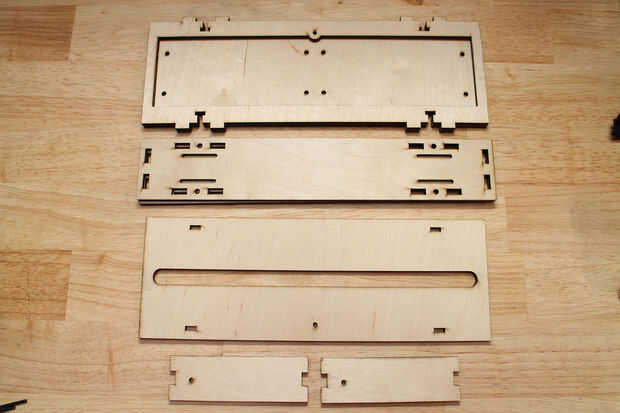

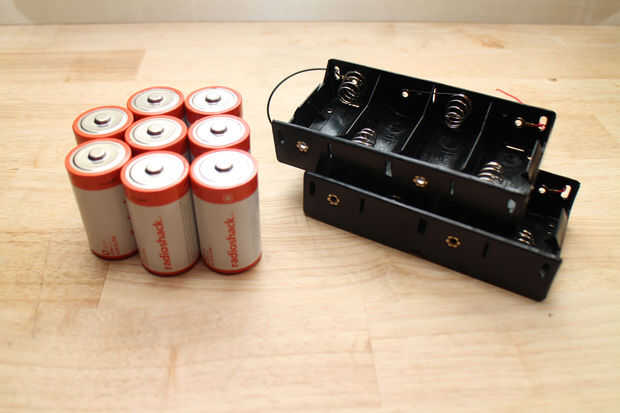

Utilizaremos la caja de la batería aloja 8 D pilas para aproximadamente 12 horas de uso continuo. El caso consiste en una concha para adjuntando los soportes de plástico D batería y una tapa que permite asegurar las baterías en su lugar.

La caja lleva a cabo junto con tornillos 8-32 y se une a la estructura con tiras de Velcro.

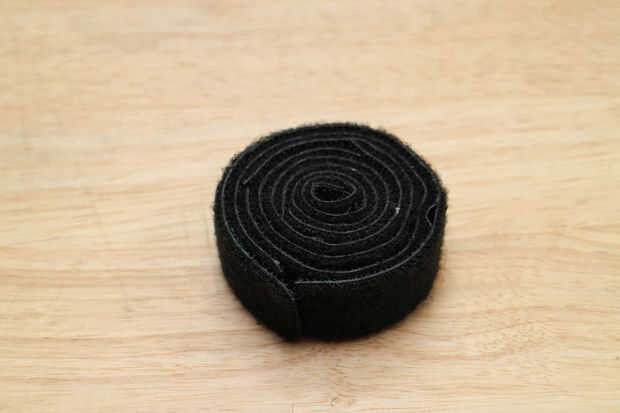

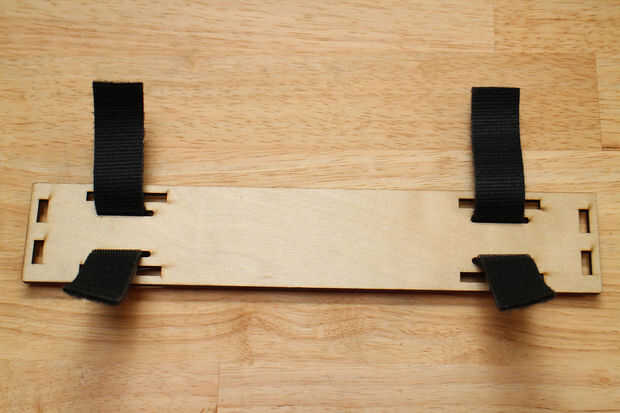

Rollo de Velcro, cortar piezas de tres 8 pulgadas y dos de 7 pulgadas. Las dos correas cortas con el lado del "gancho" de la armadura hacia adentro y "loop" lado hacia afuera de las ranuras en el panel superior de la caja de batería.

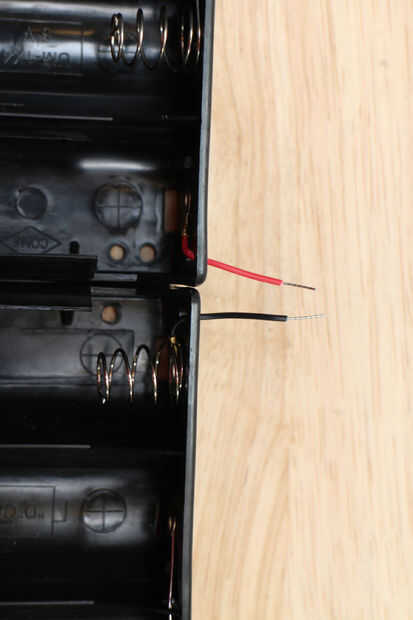

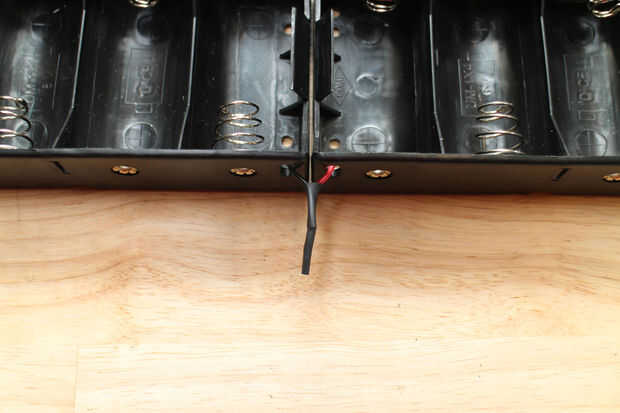

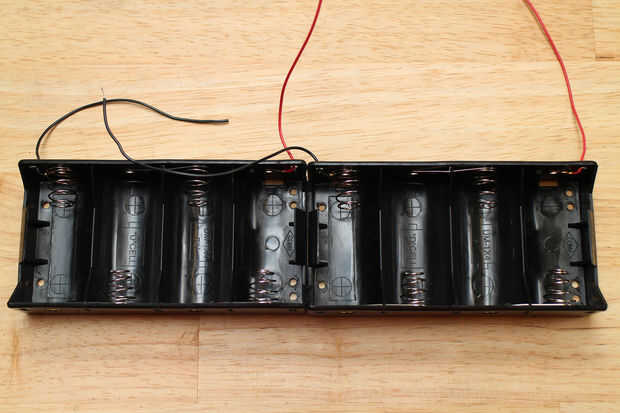

Cortar la tira y soldar los dos hilos entre los titulares.

Medir y cortar dos tramos de 36 pulgadas de alambre. La soldadura de un lado de cada uno de los cables que se extienden desde la caja de batería.

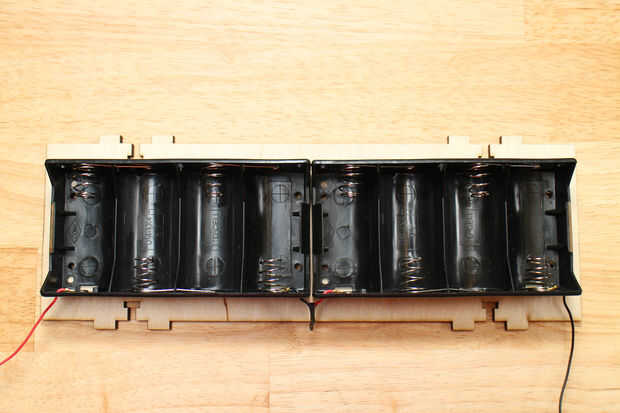

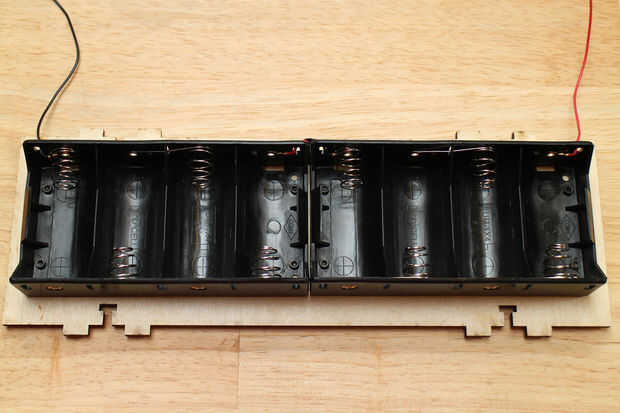

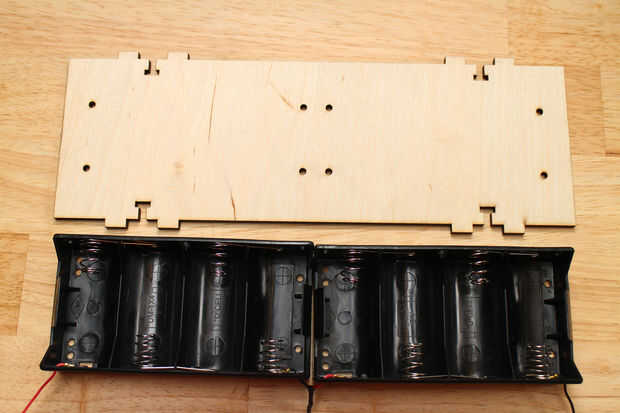

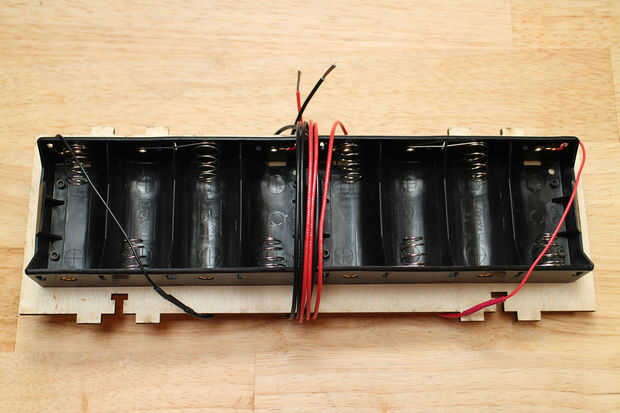

Coloque los soportes combinados sobre la placa trasera sólida. Alinee los orificios en los soportes de la batería con la placa.

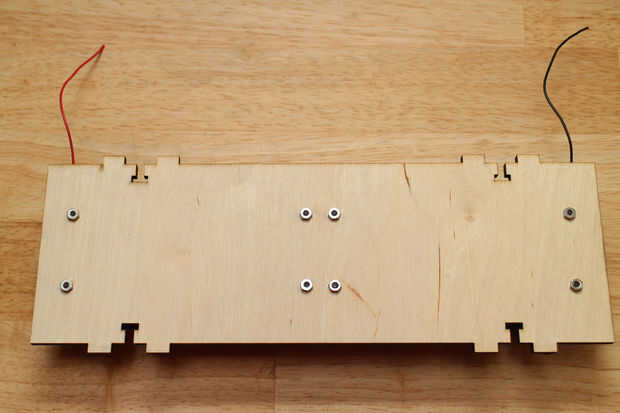

Enrosque los ocho tornillos de 3/8" a través del soporte a la placa. Apriete la tuerca en la parte posterior.

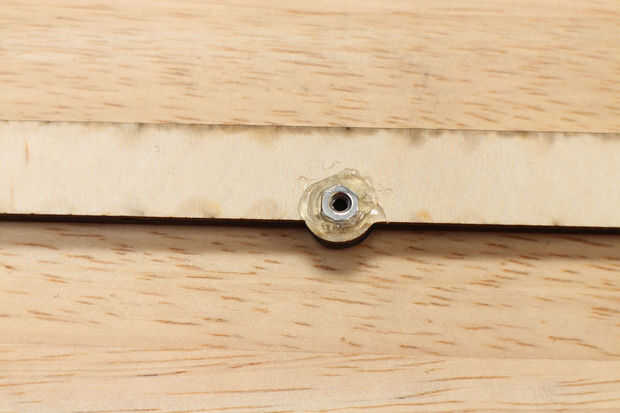

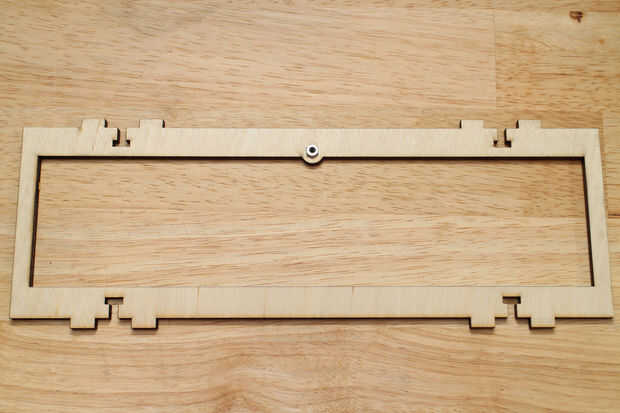

Por un lado de la placa con el orificio grande, pegue una tuerca 4-40 centrado sobre el agujero en la parte superior.

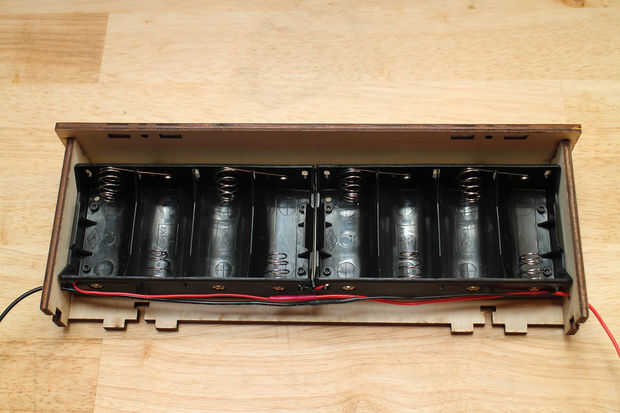

Deslice la placa trasera en las ranuras en la placa base durante mucho tiempo.

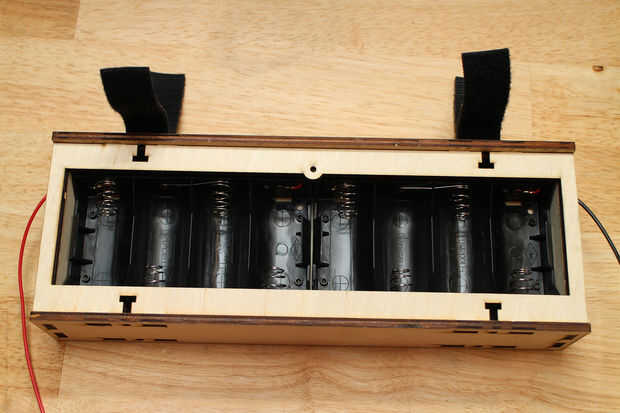

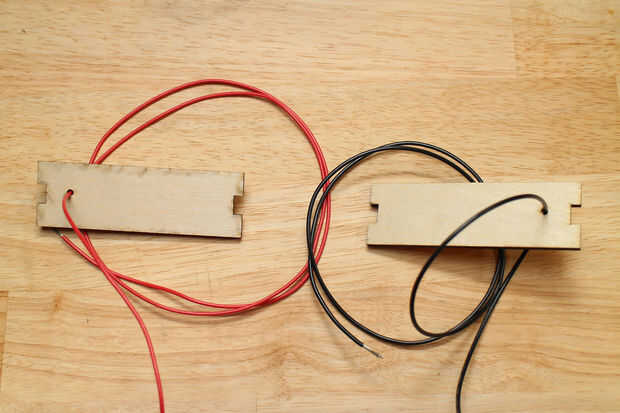

Pase los cables desde los titulares a través de una de las placas laterales. Deslice las placas laterales en las ranuras en la placa base.

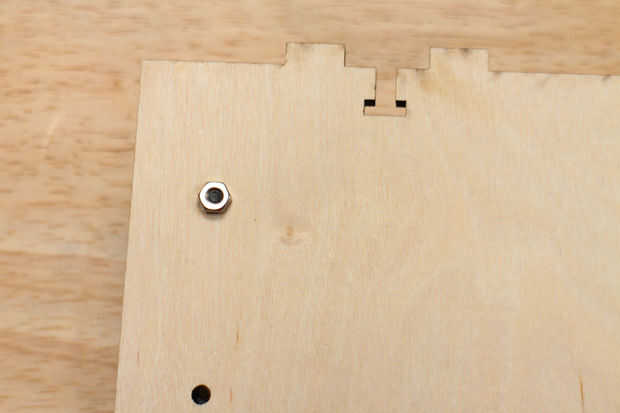

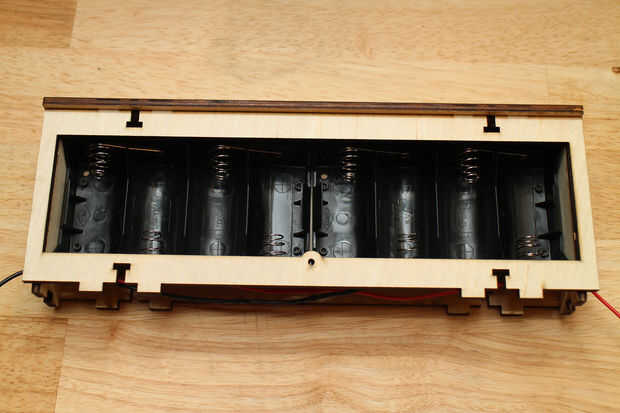

Deslice la pieza de corte grande en las ranuras en la placa base. Asegúrese que la tuerca está en el interior.

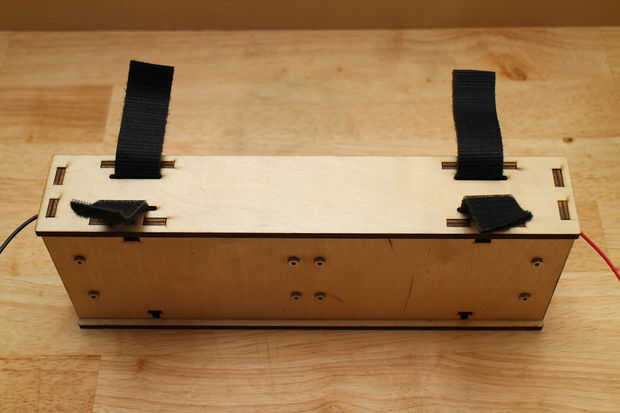

Coloque la placa superior con Velcro en las fichas de las otras planchas.

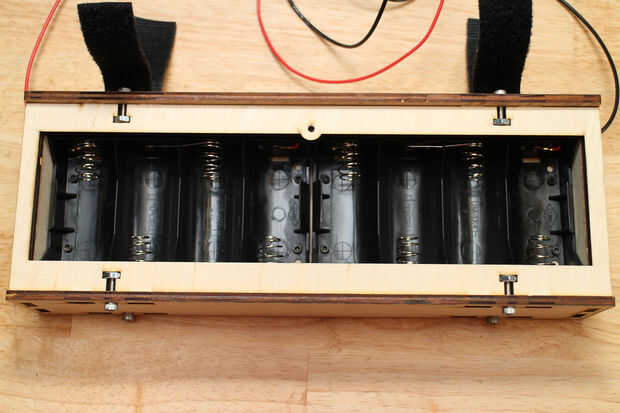

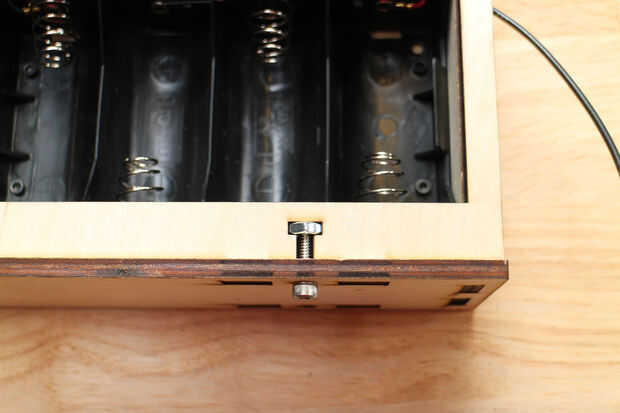

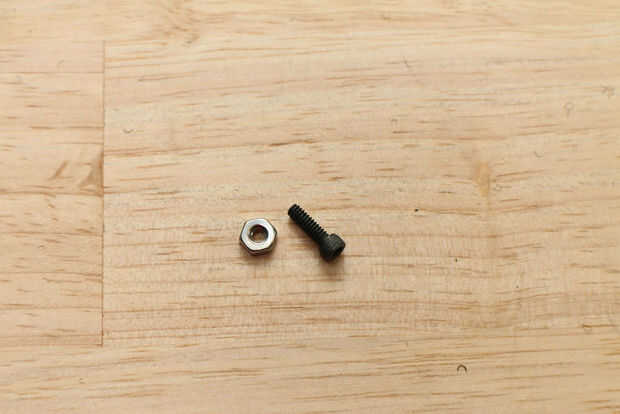

Deslice una tuerca de 8-32 en cada una de las ranuras cerca del borde y fijarlo con el tornillo 8-32.

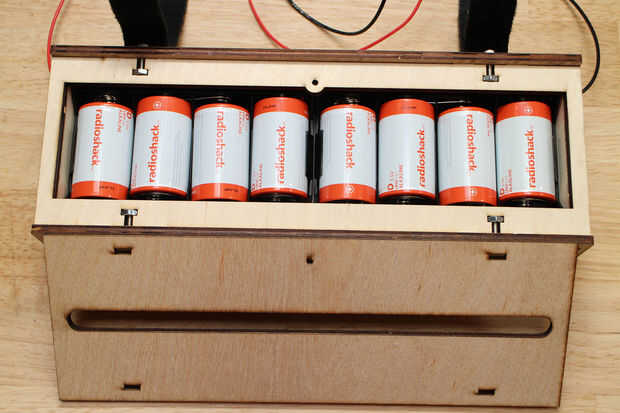

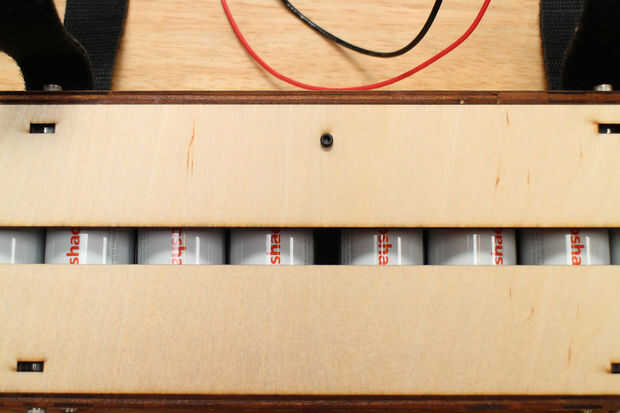

Colocar las ocho pilas en el soporte. Fije la placa restante pasada encima de la ventana de recorte con un tornillo 4-40.

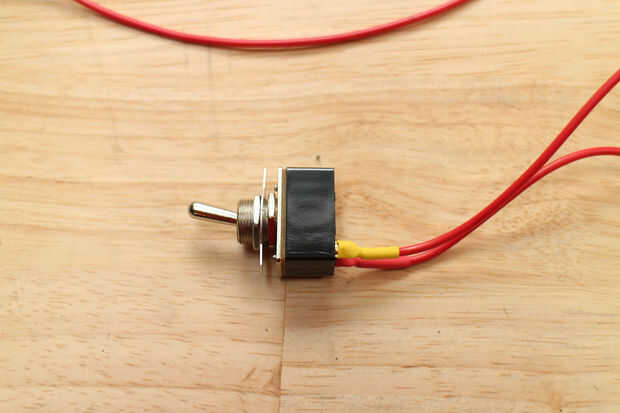

Suelde el cable rojo que se extiende desde la caja para el interruptor de energía grande. Recuerda poner el tubo del encogimiento del calor en primera!

Otra longitud corta de cable desde el interruptor de alimentación de la soldadura.
