Paso 3: Construir el circuito: Asamblea

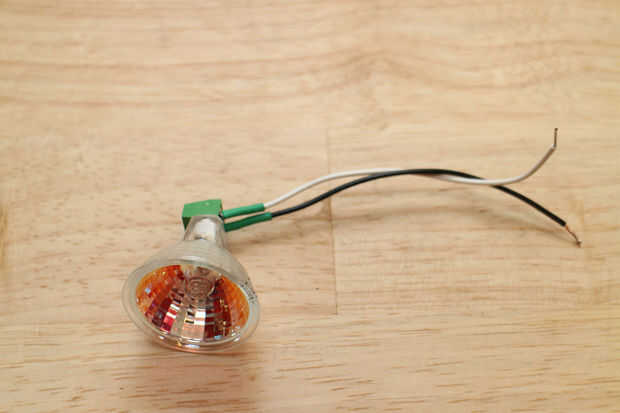

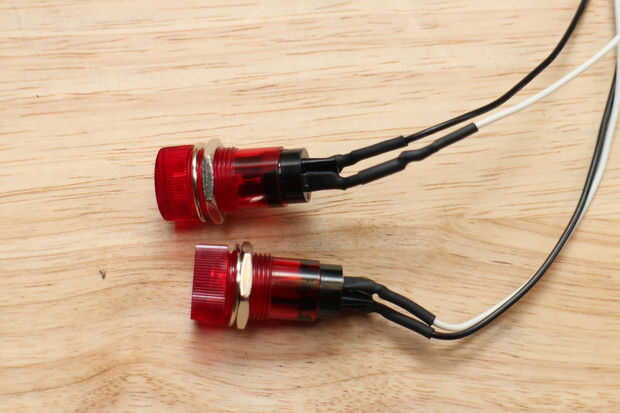

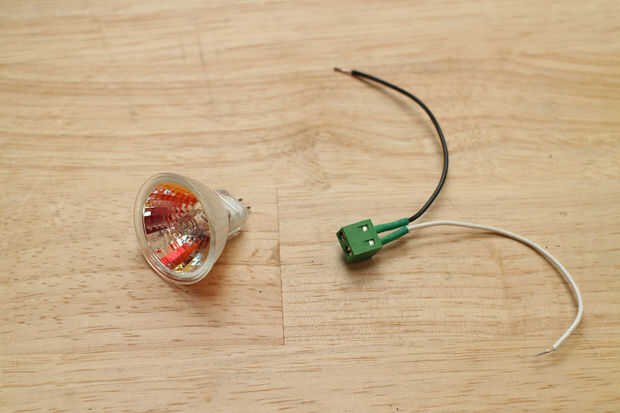

Primero a conectar los cables de las luces traseras. Cuatro pulgadas 36 longitudes del alambre de corte y soldadura para las lámparas. Las lámparas lo tienen polaridad, por lo que mantener en cuenta de cual cable es el ánodo o el cátodo.

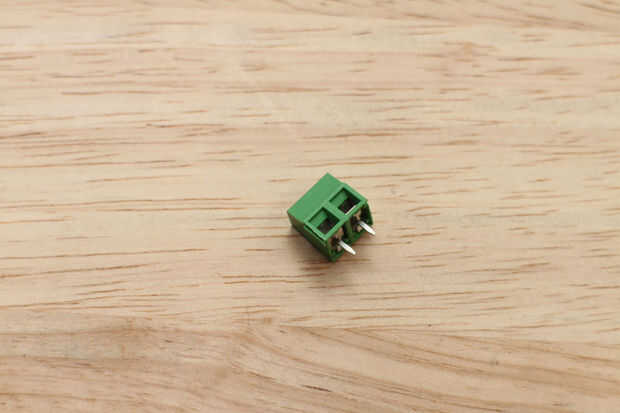

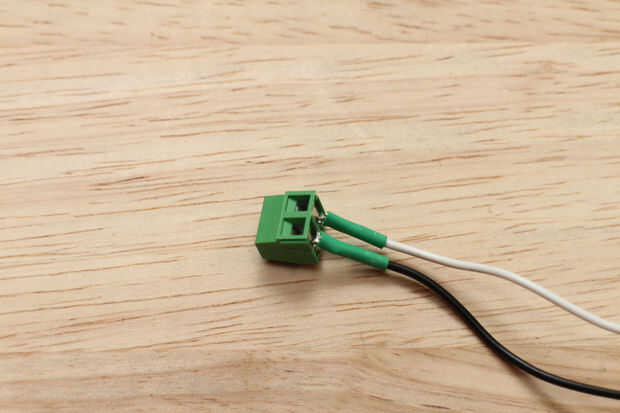

Unas pocas pulgadas de cable a un bloque de terminales de soldadura. Se trata de la fijación de la lámpara.

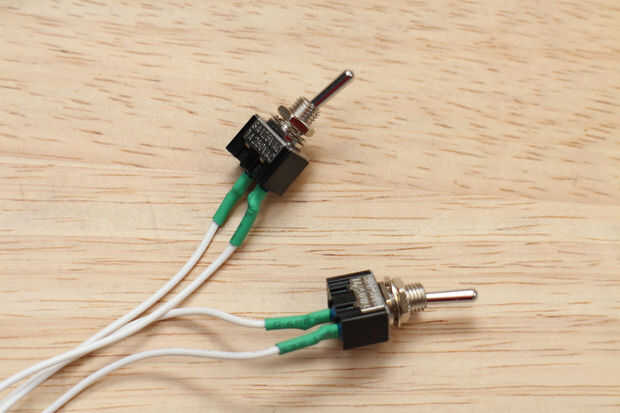

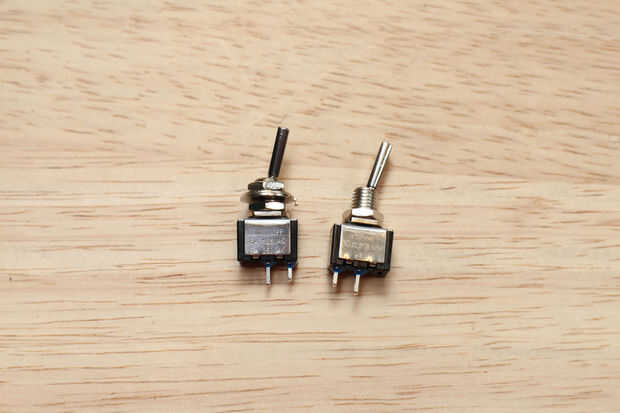

Conectar dos longitudes de cables a cada uno de los interruptores. Deben hacer unos poquitos.

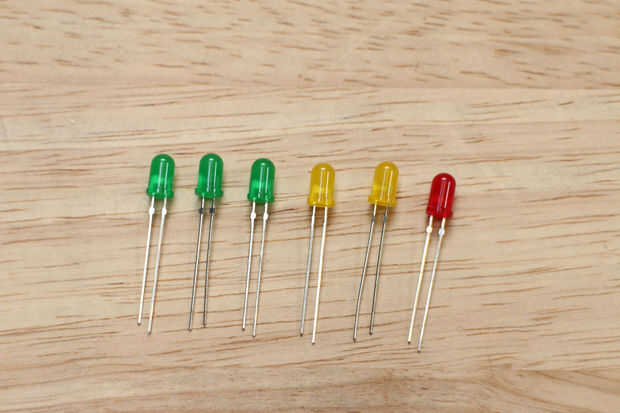

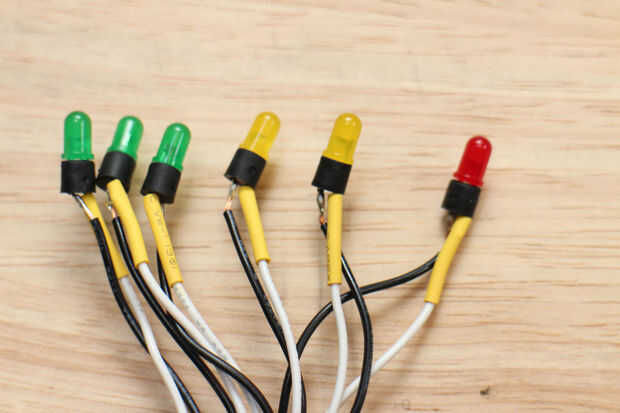

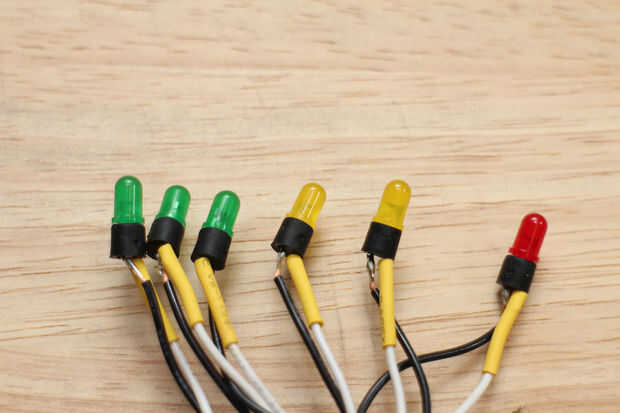

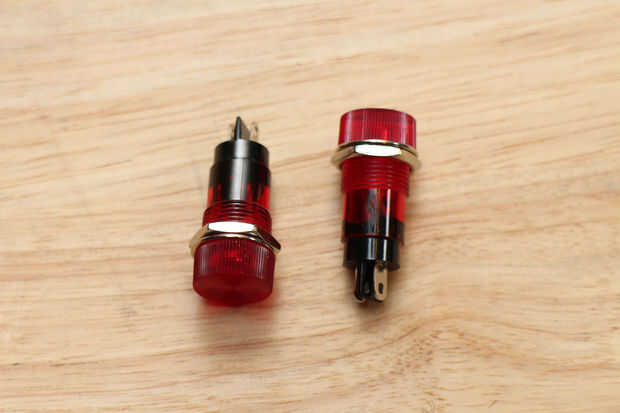

Tomar los LEDs y deslice en los tapones de goma. Soldadura de algunas pulgadas de alambre a cada uno.

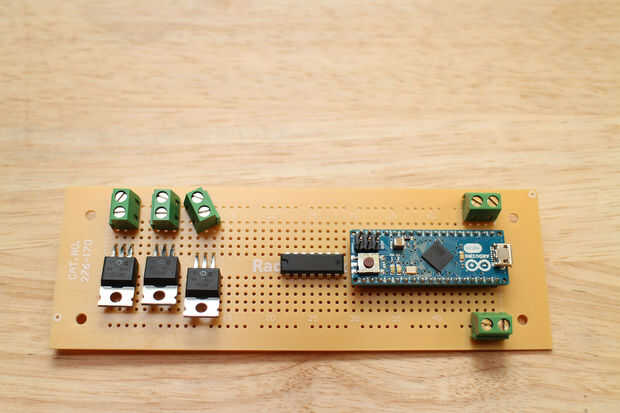

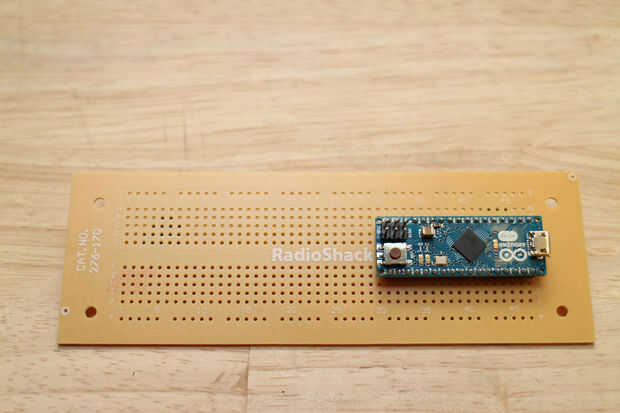

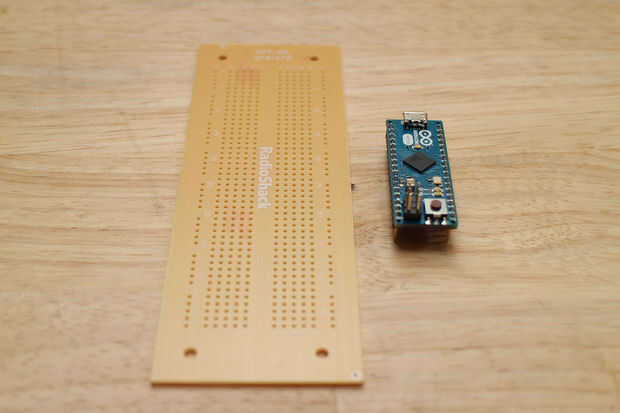

Coloque el Arduino Micro en el proto-board con el conector USB micro hacia fuera.

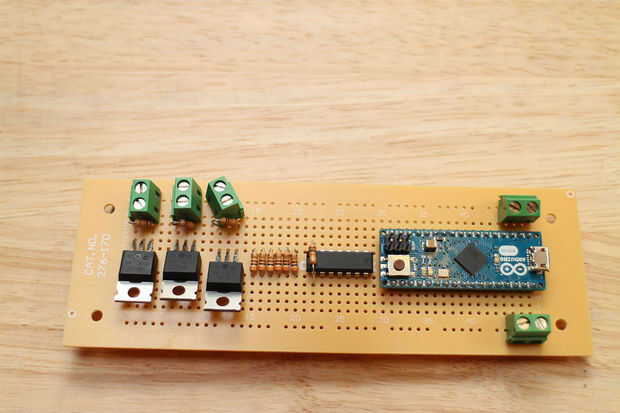

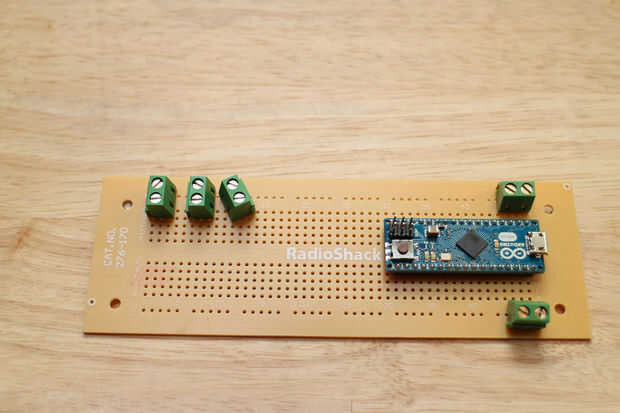

Colocar tres bloques de terminales a lo largo del borde con uno de los pasadores en el riel de alimentación y el otro en las filas principales.
Coloque dos bloques de terminales con dos pasadores en el riel de alimentación cerca de Arduino.

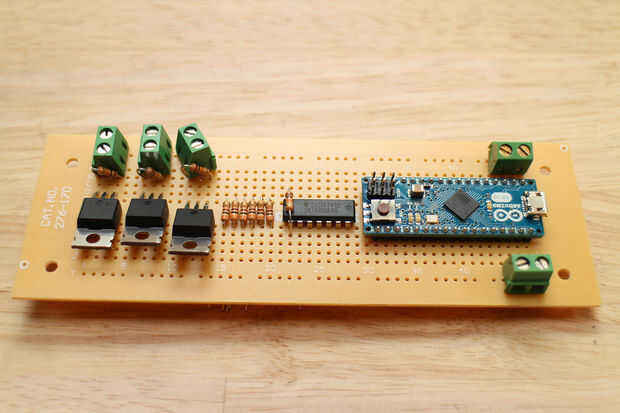

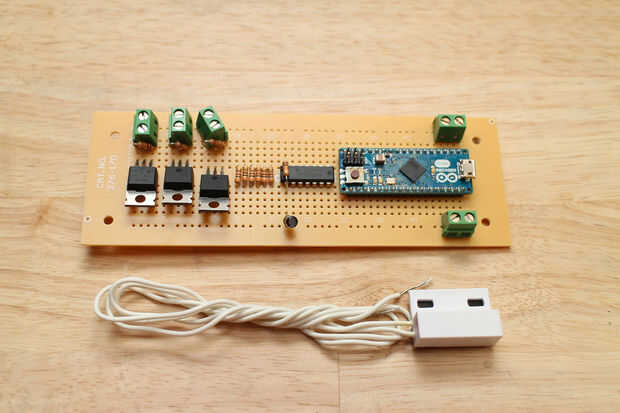

Colocar el MOSFET de la placa con el desagüe (el pin medio) alineado con el bloque terminal.
Coloque el 74HC14 a la izquierda de la Arduino con la hierba frente a izquierda también.
Coloque una resistencia de 10K en el 74HC14 del pin uno al pin 14.
Colocar un resistor de 10K desde el perno de la puerta (de la izquierda al frente) de lo MOSFET con el conector de la fuente (de la derecha al frente).
Colocar las resistencias de ohm seis 300 junto al 74HC14, tendiendo un puente sobre el boquete en medio de la Junta.
Lugar el condensador de 1uF en consonancia con el primer pin del 74HC14, asegurándose de que el cátodo está conectado con el carril de tierra en la parte inferior.

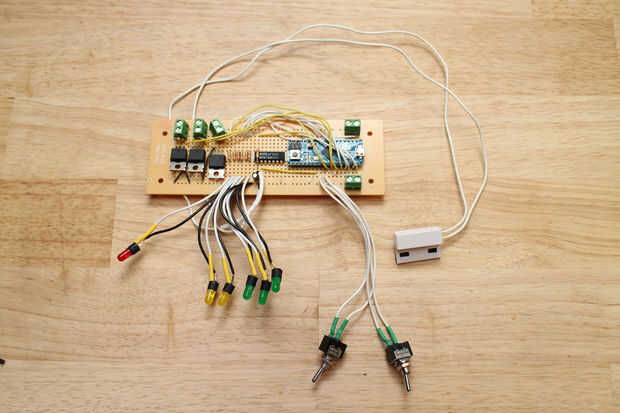

Soldar los LEDs restantes, interruptores y cables de puente a la Junta. Consulte el diagrama en el paso anterior para las conexiones.
Asegúrese de que cada conexión está correctamente alimentado y conectado a tierra. El 74HC14 es alimentado por los 5V en un pin del Arduino, pero el Arduino es alimentado directamente desde la línea de 12V por medio de su pin de VIN.
