Tablero de conductor del Motor simple, barato para Arduino (3 / 3 paso)

Paso 3: Perf Board lo!!

Si funciona tu circuito está listo para el embarque de perf. No he hice como escudo ya que utiliza muy pocos pines de Arduino por lo tanto, es mucho más difícil para que sea como un escudo. En cambio he hice como una tabla separada con los cables que sale lo que tienes que conectar al Arduino. Pero si lo desea, usted puede hacer como un escudo (aquí hay un enlace que te ayudarán en cómo hacer escudos -).

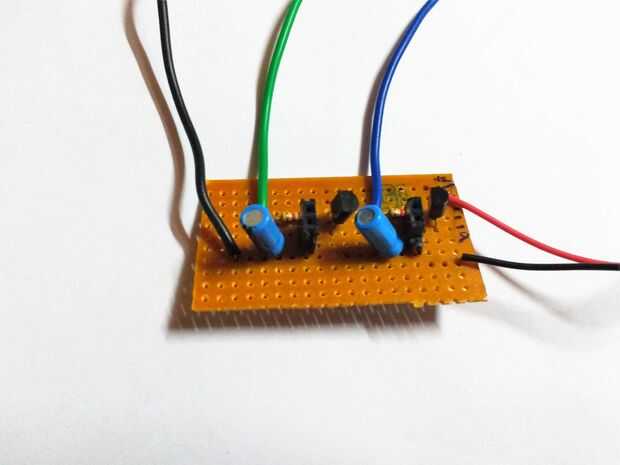

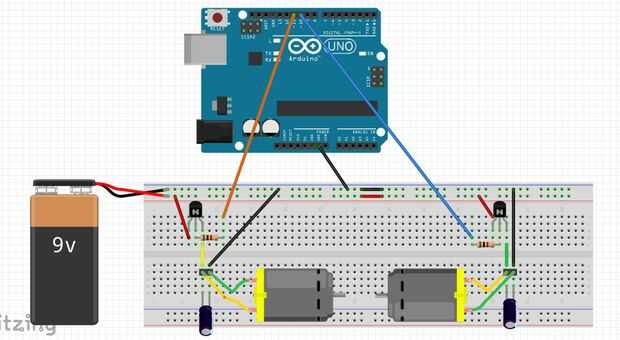

Para crear un circuito impreso, soldadura de los componentes que aparecen en la imagen de fritzing arriba a la placa perf (excepto el Arduino, por supuesto). Si no sabes soldar perf abordo el vídeo a continuación (esto no es mi video, por supuesto).

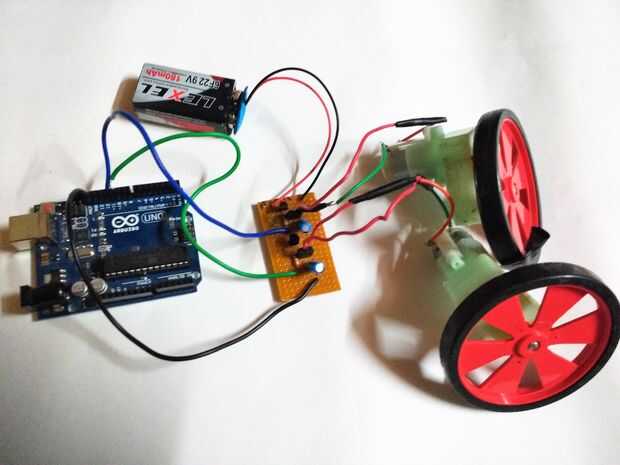

Después de haber terminado de soldar en el tablero de perf, probarlo y su conductor del motor está listo!
