Tablero de conductor del Motor de pasos 4-Axis HobbyCNC (21 / 23 paso)

Paso 21: Prueba - aplique tensión mínima de prueba y verificar 5VDC

Para asegurarse de que no se hicieron errores, aplicar al menos 12VDC pero menos de 42VDC a TB6 marcados + y -.
Encontrar una vieja fuente de alimentación de 'fuente' (mostrado aquí) o una fuente de alimentación del Banco y jury-rig a la Junta para esta prueba.
Ejercicio precaución para asegurar la polaridad correcta al directorio.

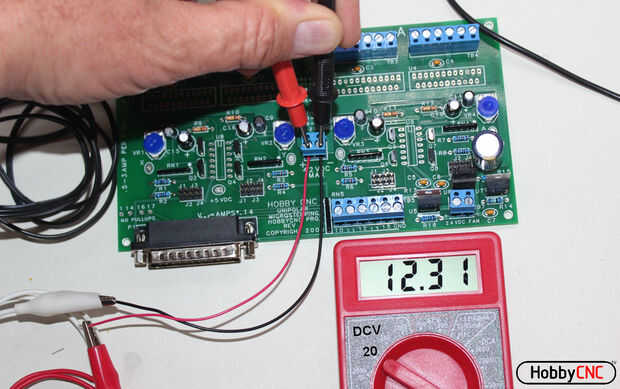

Verifique que el voltaje de la prueba apropiado y polaridad a TB6.
Sí, este es uno de los metros de voltios de carga de puerto "Gratis con cualquier compra". Es perfecto para este proyecto y el costo no puede ser vencido. En este ejemplo, el metro se encuentra a 20 en la sección DCV.

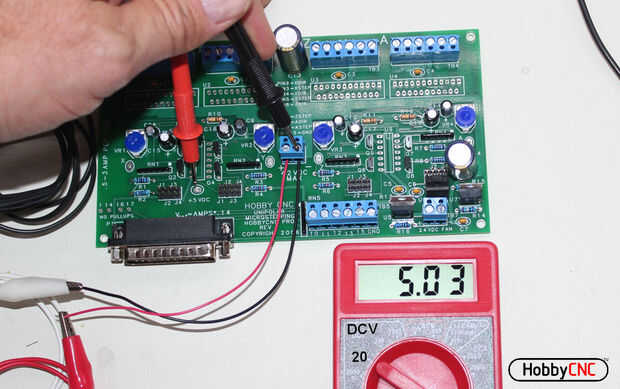

Con un voltímetro Verifique eso + 5.0VDC a 5.2Vcd está presente en el botón con la etiqueta + 5VDC. Los toques de plomo negro prueba el "-" a TB6. Si no, revisar todos los pasos anteriores y corregirlos. Falta para asegurar que + 5.0VDC-+ 5.2Vcd está presente se FUNDIRÁ los chips de controlador! (U5, R13, R16 control y el + 5 VDC Voltaje.) No ir más lejos hasta + 5VDC se logra con esta prueba.
