Tablero de carga paralelo de LiPo 1s para múltiples tipos de conectores (2 / 6 paso)

Paso 2: Haga estallar hacia fuera los pernos de encabezado y archivos

Cuando fui a buscar algunas cosas para que un tablero de carga paralelo de, encontré cabeceras PCB. Estos son ideales como masculinos, y conectores de la batería de LiPo son en su mayoría mujeres por Convención.

El espacio también es perfecto para los conectadores mini-jst y losi micro.

Sin embargo lo que no es perfecto es el espesor. Las patillas de la cabecera son demasiado gruesas para montar los conectores. Tengo alrededor de esto mediante la presentación de así que son más delgados. Me quité la aproximadamente un tercio (33%) del material. Puede cometer errores, por lo que el archivo de encabezado más unos pines que va a utilizar.

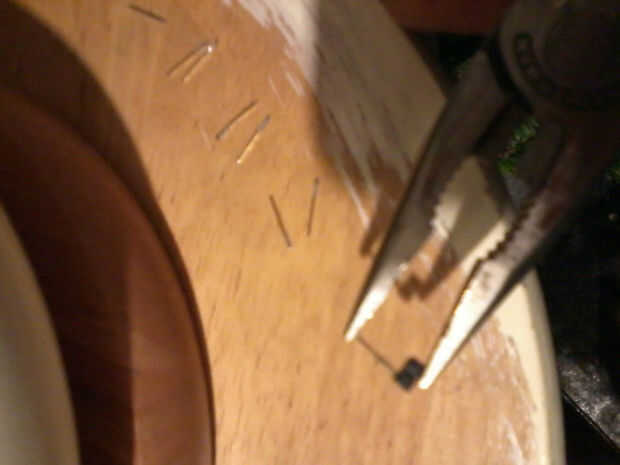

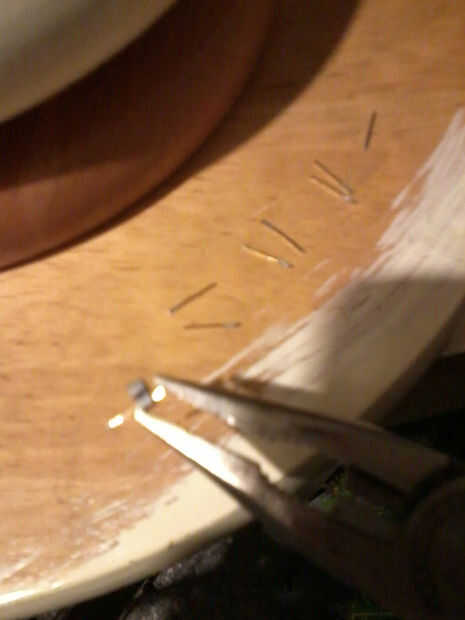

Retire los pernos de la cabecera con unos alicates.

Una vez retirado, limarlos para que la parte que sobresale de la cabecera y conectar con la batería, es aproximadamente 1/3 (33%) más delgados.

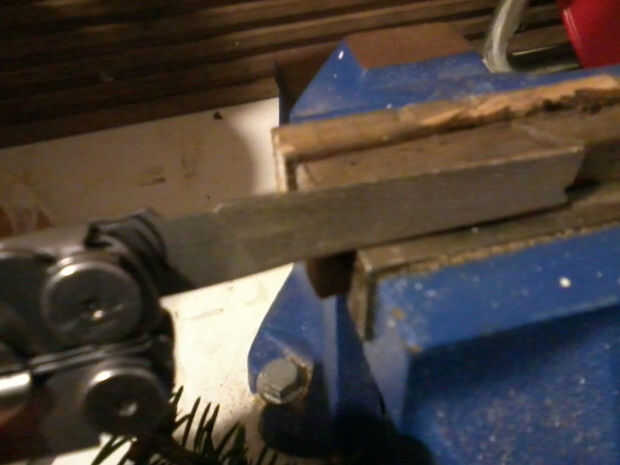

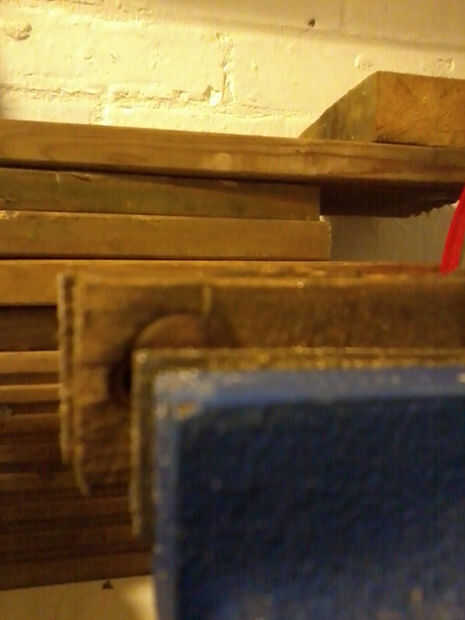

Usé un vicio y algo de madera para sujetar los pasadores en su lugar. Mi archivo era de una multiherramienta. He tenido algunos problemas con los pernos de ser afilados a un punto (más fina hacia la parte superior, pero todo en la parte inferior). Ajusté mi técnica para archivo con más presión en la parte inferior y salió recto.
